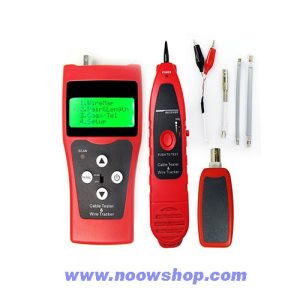

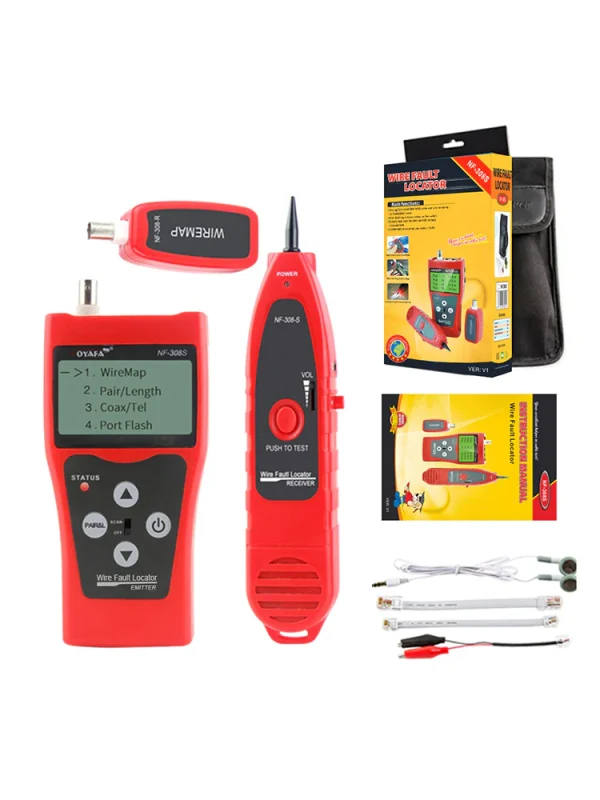

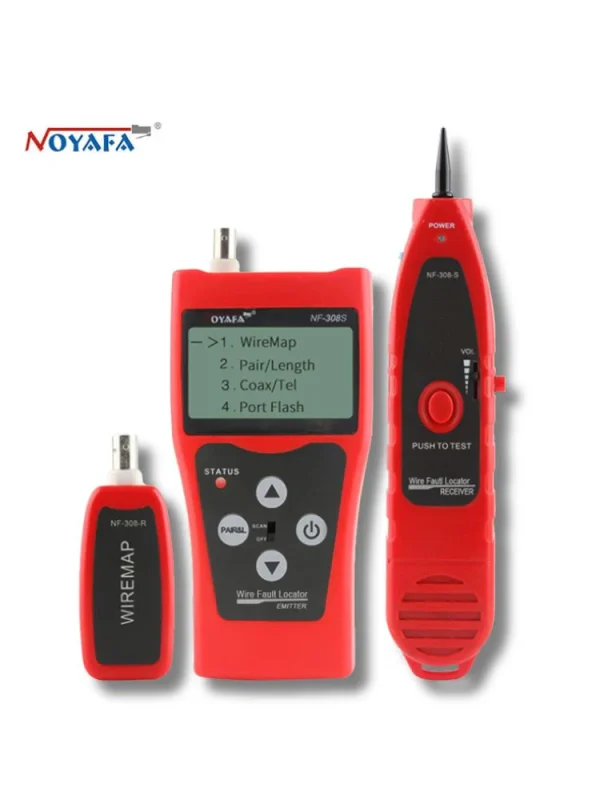

زوج یاب و تستر شبکه دیجیتال نویافا NOYAFA NF-308S |
معرفی محصول
زوج یاب و تستر شبکه دیجیتال نویافا NOYAFA NF-308S | یک دستگاه چندکاره حرفهای برای تکنسینهای شبکه، برقکارها و تعمیرکاران است که امکان ردیابی، عیبیابی و اندازهگیری کابلهای مختلف را فراهم میکند. این تستر بهویژه برای کابل شبکه (جفت تابیده)، تلفن، USB و کابل کواکسیال (Coax) کاربردی است و با داشتن گزینه «Coax / Tel» میتواند وضعیت کابلهای BNC را بررسی کند.
با کمک این ابزار میتوانید خطاهایی مثل سیرکوت (کوتاه)، باز بودن سیم (Open)، پریدن سیم (jumper) و اتصال معکوس (reverse) را شناسایی کنید. همچنین امکان تست طول کابل و تعیین فاصله خطای کوتاه یا قطع شدن را دارد.
مشخصات فنی
بر اساس دفترچه راهنمای رسمی و اطلاعات منتشرشده برای مدل NF-308:
| ویژگی | مقدار / توضیح |
|---|---|
| مدل | NF-308 (نسخه C) |

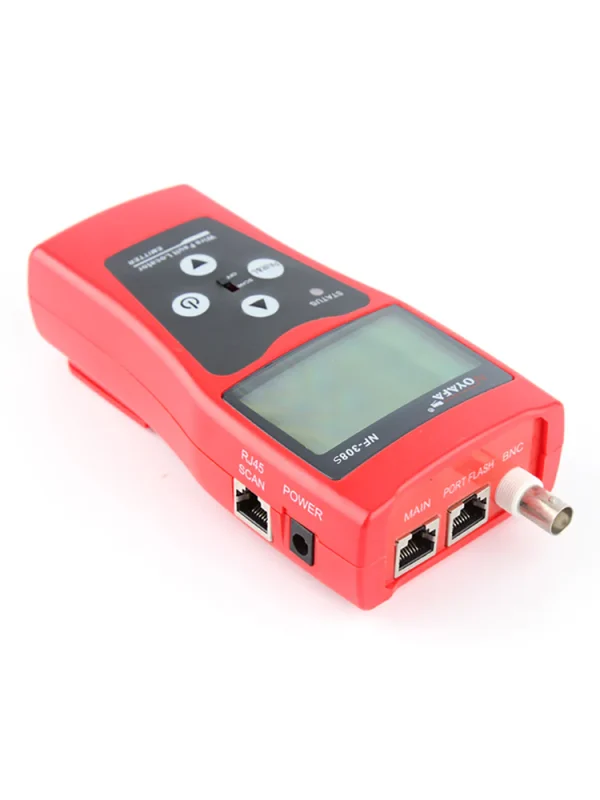

| نوع کابلهای قابل تست | RJ-45 (شبکه 5E/6E)، RJ-11 (تلفن)، کابل کواکسیال (BNC) |

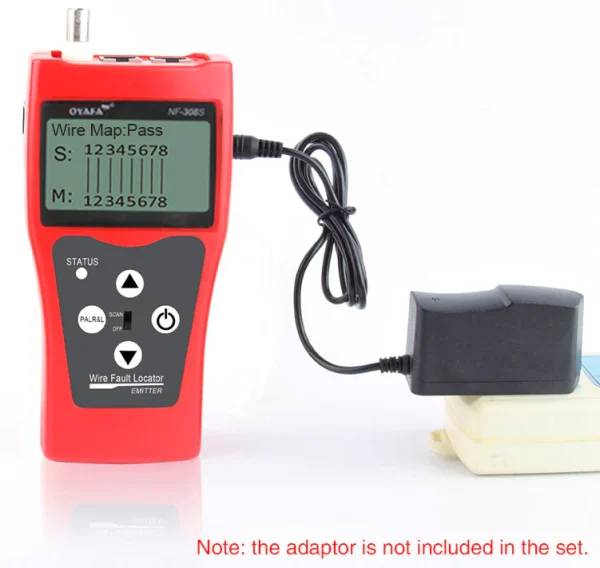

| عملیات WireMap (نقشهسیم) | نمایش وضعیت هر سیم (باز، کوتاه، کراس، معکوس) |

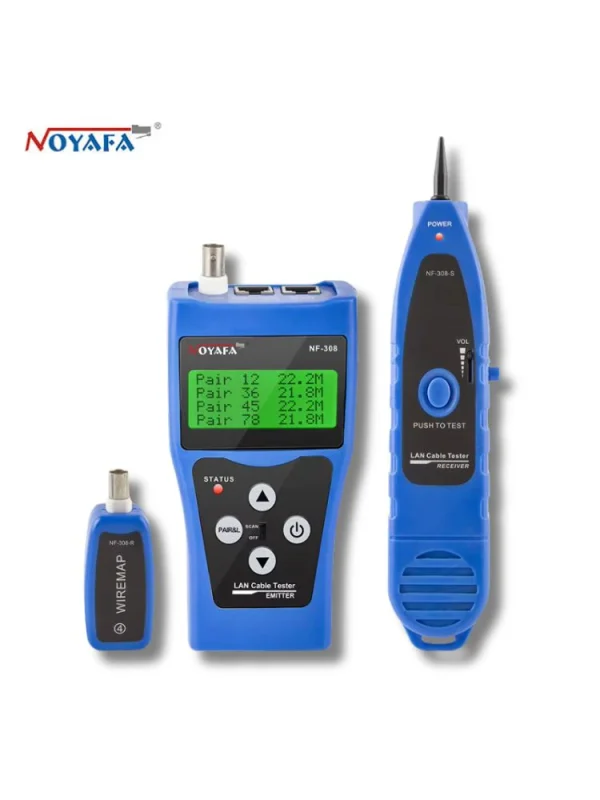

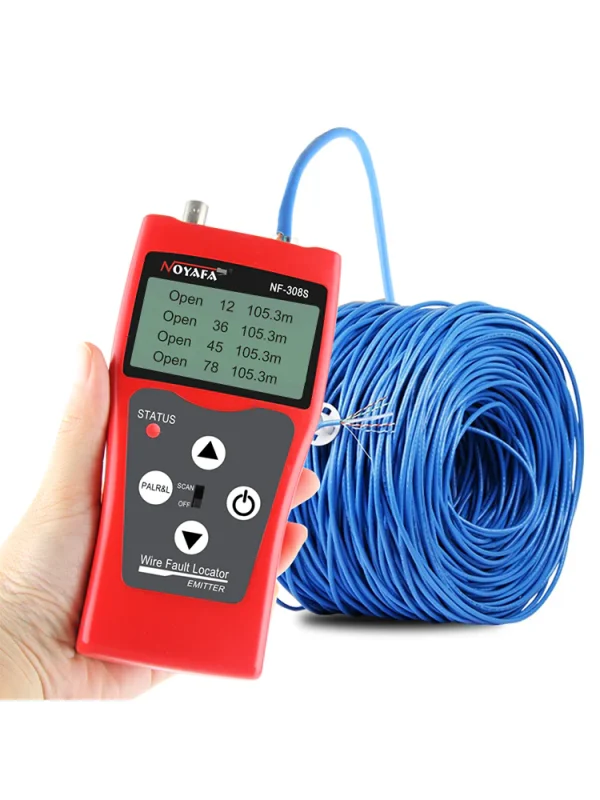

| تعیین طول کابل | قابلیت اندازهگیری طول کابل RJ-45 و تعیین محل قطعی؛ طبق دفترچه، برد تست قابل توجه است. |
| عملکرد Coax / تلفن | حالت مخصوص برای تست کابل کواکسیال و خط تلفن با استفاده از کانکتور BNC یا RJ-11 |

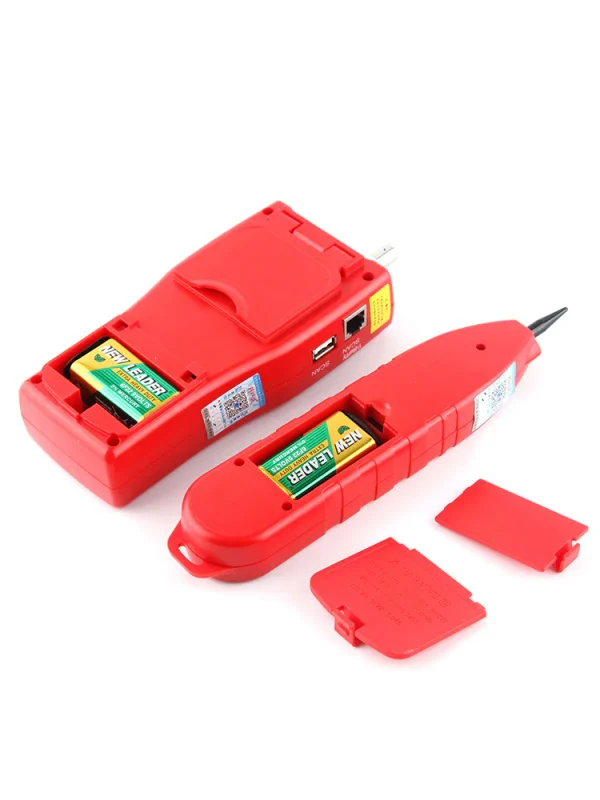

| منبع تغذیه | باتری ۹ ولت (1 عدد) |
| نمایشگر | LCD که وضعیت سیمها و خطاها را بهوضوح نشان میدهد. |
| ولتاژ محافظت رابط (Interface Withstand) | تا 60 ولت در نسخه معمولی NF-308 |
| دامنه دمای کاری | حدود –10 °C تا +60 °C طبق دفترچه |
| ابعاد | حدود 185 × 80 × 32 میلیمتر برای واحد اصلی |
| وزن | تقریباً 200 گرم (بدون باتری) |
قابلیتها و مزایا
- چندکاره بودن: توانایی تست کابل شبکه، تلفن و کواکسیال با یک دستگاه، به شما امکان میدهد یک ابزار عمومی برای عیبیابی همهکاره داشته باشید.
- نقشهسیم (Wire Mapping): تشخیص خطاهایی مثل مدار باز، اتصال کوتاه، کراس سیم یا معکوس بودن به سریعترین شکل.
- تعیین طول کابل: موقعیت خطا (مثل محل قطعی) را مشخص میکند تا تعمیر یا تعویض کابل با دقت انجام شود.
- ردیاب کابل (Tone / Hunting): امکان ردیابی کابلها از طریق سیگنال تن را دارد (برای پیدا کردن کابل در کابلکشیهای پیچیده).

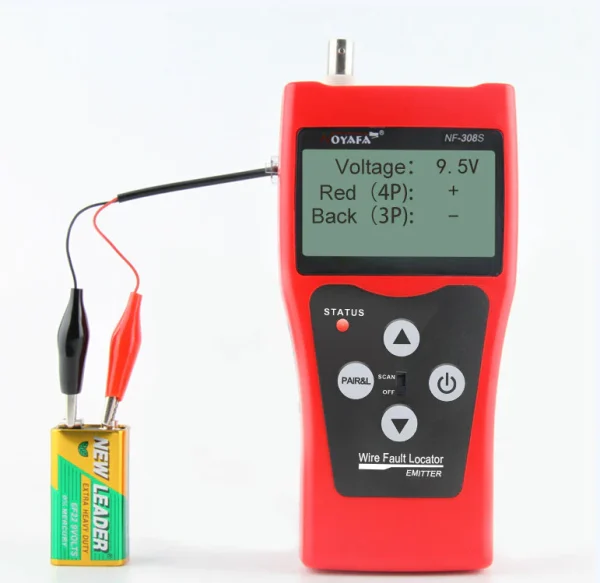

- ایمنی مناسب: رابطها دارای محافظت ولتاژ هستند، بنابراین هنگام اتصال به خطوطی با ولتاژ پایین (مثل خطوط شبکه یا تلفن) ایمنی مناسبی دارد.
- خاموشی خودکار: برای صرفهجویی در مصرف باتری، دستگاه پس از مدتی بیکار بودن خاموش میشود.
- پرتابل و جمعوجور: طراحی کامپکت و سبک، مناسب برای استفاده میدانی و حمل راحت در کیف ابزار.
کاربردها
- در نصب و راهاندازی شبکههای محلی (LAN) برای بررسی سیمکشی و عیبیابی کابلها.
- در نصب دوربینهای آنالوگ (کواکسیال) برای تست کابل BNC بین دوربین و DVR.
- برای تولیدکنندگان تلفن یا نصاب تلفنکشی که باید وضعیت سیمکشی RJ-11 را چک کنند.
- در پشتیبانی فنی و نگهداری شبکه: تکنسینها میتوانند از این ابزار برای عیبیابی سریع استفاده کنند.
- در آموزشگاهها و دورههای شبکهسازی بهعنوان ابزار آموزشی برای یادگیری اصول عیبیابی کابل.
نکات مهم برای استفاده
- اتصال صحیح: برای تست کابل کواکسیال (BNC) باید از مبدّل BNC استفاده کنید.
- کالیبراسیون طول کابل: برای دقت بیشتر در اندازهگیری طول کابل، بهتر است دستگاه را با کابلی با طول مشخص کالیبره کنید.
- باتری: از یک باتری ۹ ولت سالم استفاده کنید تا نتایج تست صحیح و دقیق باشد.
- محیط کاری: در دمای بالا (بیش از 40–60 درجه) یا شرایط خیلی مرطوب عملکرد ممکن است کاهش یابد.
- ایمنی: از اتصال دستگاه به کابلهایی که احتمال وجود ولتاژ بالا دارند (مثل خطوط برق) خودداری کنید تا آسیب به دستگاه جلوگیری شود.
