تستر PoE شبکه NOYAFA NF-488 | تست ولتاژ، جریان و توان
تستر PoE شبکه NOYAFA NF-488 | تستر کابل و توان شبکه
اگر در پروژههای شبکه و دوربین مداربسته با تجهیزات PoE سروکار دارید، صرفاً روشن شدن لینک شبکه برای اطمینان از سلامت مسیر کافی نیست. تستر NOYAFA NF-488 برای بررسی استاندارد PoE، ولتاژ، جریان، توان، پیوستگی کابل و وضعیت Loopback طراحی شده و میتواند چند تست مهم را در یک ابزار قابل حمل در اختیار تکنسین قرار دهد.
NF-488 از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی میکند و امکان بررسی تجهیزات استاندارد و غیراستاندارد PoE را فراهم میسازد. علاوه بر PoE، امکان بررسی کابلهای STP و UTP از نظر قطعی، اتصال کوتاه و جابهجایی زوجها نیز وجود دارد.
این مدل برای تکنسینهای شبکه، نصابان دوربین مداربسته، پیمانکاران سیستمهای حفاظتی و متخصصان کابلکشی ساختیافته مناسب است؛ بهخصوص زمانی که عیبیابی باید در محل نصب و بدون اتکا به چند ابزار مجزا انجام شود.
معرفی تستر PoE شبکه NOYAFA NF-488

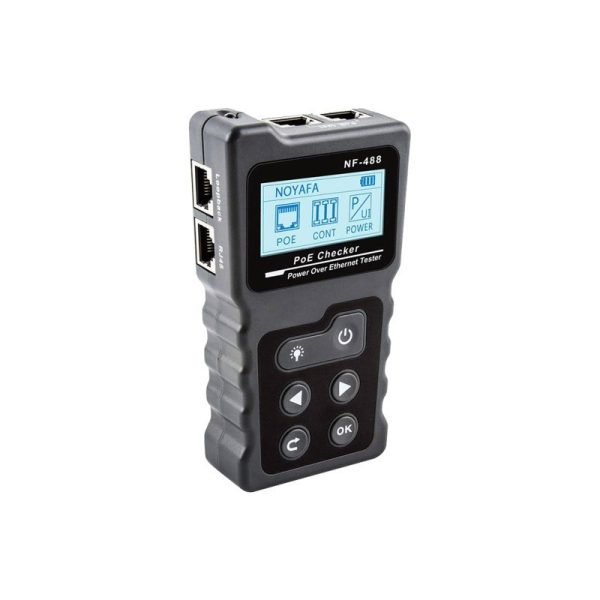

NOYAFA NF-488 یک تستر تخصصی PoE و کابل شبکه است که از یک واحد اصلی و یک ریموت Wiremap تشکیل میشود. تمرکز اصلی دستگاه روی تشخیص وضعیت تغذیه PoE و بررسی سلامت مسیر کابل شبکه است.
دستگاه میتواند نوع استاندارد PoE را تشخیص دهد، ولتاژ و توان را بررسی کند و اطلاعاتی مانند قطبیت تغذیه و حالت انتقال توان را نمایش دهد. در بخش تست کابل نیز امکان بررسی وضعیت سیمها و شناسایی مشکلاتی مانند Open، Short و Cross فراهم شده است.
ویژگیها و مزایای اصلی
- تشخیص خودکار استانداردهای IEEE 802.3af و IEEE 802.3at
- بررسی تجهیزات PoE استاندارد و غیراستاندارد
- اندازهگیری ولتاژ DC تا 60V
- اندازهگیری جریان DC تا 3A
- اندازهگیری توان DC تا 180W
- اندازهگیری توان مصرفی PoE در محدوده 0 تا 18W
- تست پیوستگی کابلهای STP و UTP
- تشخیص وضعیت Open، Short و Cross در کابل شبکه
- تست Loopback برای بررسی مسیر اتصال به سوئیچ
- نمایش نتایج روی LCD دارای نور پسزمینه

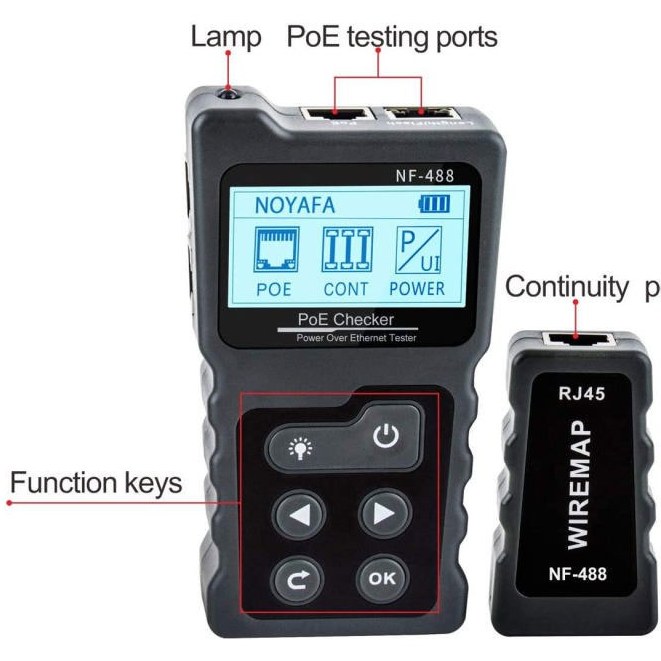

- ریموت RJ45 برای Wire Mapping
- چراغ داخلی برای کار در محیطهای کمنور
- طراحی قابل حمل برای استفاده در محل پروژه
توضیح قابلیتهای مهم محصول

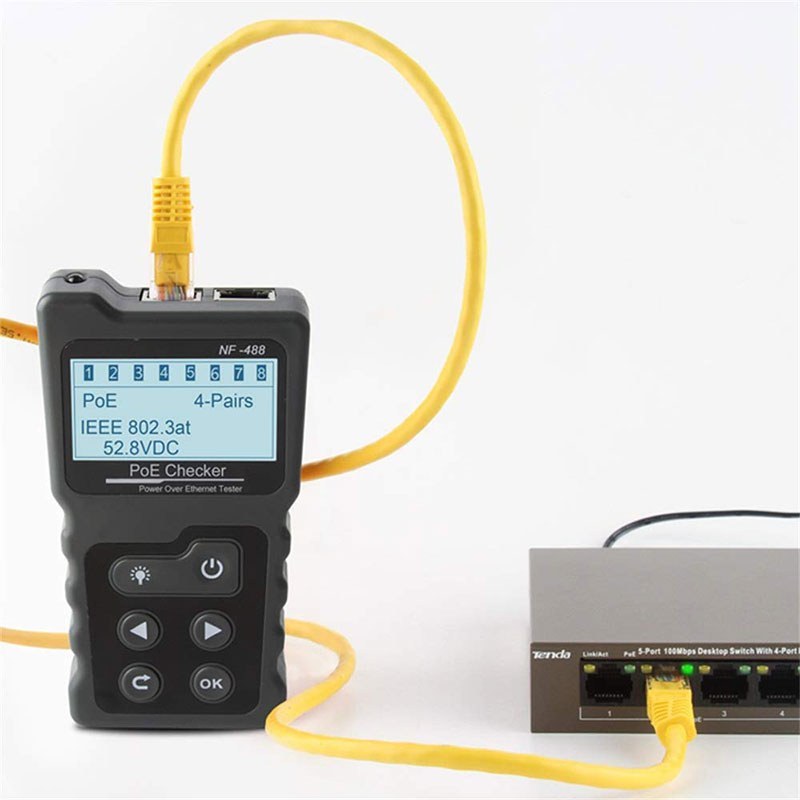

تشخیص استاندارد PoE و نوع تغذیه
یکی از کاربردهای اصلی NF-488 بررسی منبع تغذیه PoE است. دستگاه میتواند استاندارد IEEE 802.3af یا IEEE 802.3at را شناسایی کند و اطلاعات مربوط به وضعیت تغذیه را نمایش دهد. این قابلیت برای بررسی سریع سوئیچهای PoE و مسیر تغذیه تجهیزات شبکه کاربرد دارد.
تست توان PoE به صورت Inline
NF-488 امکان بررسی توان بین منبع تغذیه و تجهیز دریافتکننده را فراهم میکند. در این حالت میتوان ولتاژ و توان را بررسی کرد و جریان مصرفی نیز در فرآیند اندازهگیری مشخص میشود. محدوده تست توان PoE دستگاه 0 تا 18W اعلام شده است.
تست پیوستگی کابل شبکه
در زمان نصب یا عیبیابی کابلکشی، وجود اتصال در هر هشت رشته بهتنهایی کافی نیست؛ ترتیب صحیح سیمها نیز اهمیت دارد. NF-488 با استفاده از واحد اصلی و Remote میتواند وضعیت سیمکشی کابل را بررسی کرده و مشکلاتی مانند قطعی، اتصال کوتاه و جابهجایی زوجها را نشان دهد.
نمایش گرافیکی نتیجه تست نیز کمک میکند تکنسین بتواند وضعیت هر یک از رشتههای کابل را سریعتر تشخیص دهد.

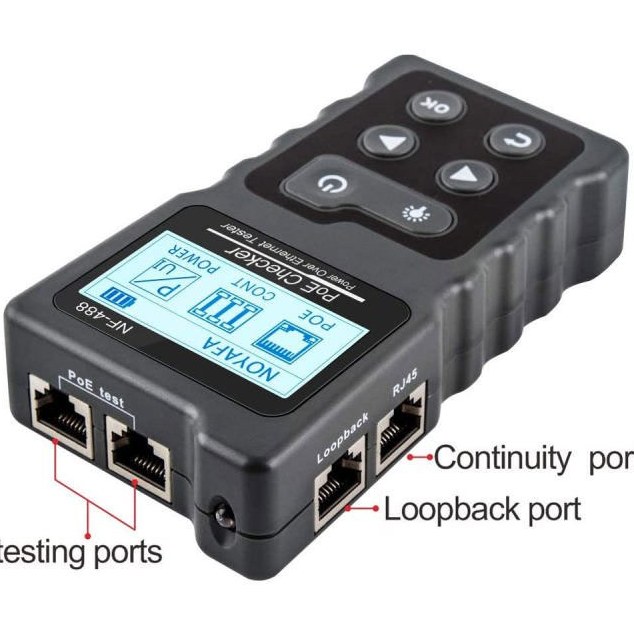

تست Loopback سوئیچ
قابلیت Loopback برای بررسی وضعیت مسیر اتصال به سوئیچ استفاده میشود. طبق مشخصات سازنده، این قابلیت برای سوئیچهای 10M و 100M در صفحه رسمی محصول ذکر شده است و در مستندات دستگاه نیز تست Loopback برای بررسی وضعیت مدار اتصال توضیح داده شده است.
نمایشگر LCD و چراغ داخلی
اطلاعات تست روی نمایشگر LCD دارای نور پسزمینه نمایش داده میشود. وجود چراغ داخلی نیز برای کار در رک، اتاق تجهیزات یا محیطهایی که نور کافی ندارند کاربردی است.
کاربردهای NOYAFA NF-488
- بررسی سوئیچهای PoE در پروژههای شبکه
- عیبیابی تغذیه دوربینهای مداربسته تحت شبکه
- بررسی کابلهای STP و UTP در پروژههای کابلکشی
- تشخیص قطعی و اتصال کوتاه کابل شبکه
- بررسی جابهجایی سیمها و زوجها در کابل شبکه
- بررسی ولتاژ و توان تجهیزات DC
- بررسی مسیر اتصال سوئیچ با قابلیت Loopback
- تست و عیبیابی تجهیزات شبکه در محل پروژه
مناسب چه کسانی است؟
NF-488 برای افرادی مناسب است که در نصب، راهاندازی یا تعمیر تجهیزات شبکه و PoE فعالیت میکنند و به یک ابزار چندمنظوره برای بررسی سریع مسیر کابل و تغذیه نیاز دارند.
- تکنسینهای شبکه
- نصابان دوربین مداربسته
- پیمانکاران سیستمهای حفاظتی و امنیتی
- تکنسینهای کابلکشی و شبکههای LAN
- شرکتهای خدمات شبکه و پشتیبانی فنی
- مدیران و کارشناسان فنی پروژههای شبکه
مزایا و محدودیتها
مزایای اصلی
- ترکیب چند تست کاربردی PoE و کابل شبکه در یک دستگاه
- تشخیص استانداردهای 802.3af و 802.3at
- امکان اندازهگیری ولتاژ، جریان و توان DC
- تشخیص خطاهای متداول کابل مانند Open، Short و Cross
- استفاده از ریموت RJ45 برای Wire Mapping
- نمایش اطلاعات روی LCD با نور پسزمینه
- وجود چراغ داخلی برای استفاده در محیطهای کمنور
نکات قابل توجه
- باتریهای 1.5V AAA در بستهبندی استاندارد دستگاه قرار ندارند و باید جداگانه تهیه شوند.
- محدوده تست توان PoE دستگاه 0 تا 18W است؛ بنابراین برای کاربردهایی خارج از این محدوده باید مشخصات تجهیز موردنظر با توان قابل اندازهگیری دستگاه تطبیق داده شود.
- قابلیت Loopback در مشخصات رسمی برای سوئیچهای 10M و 100M ذکر شده است؛ بنابراین نباید آن را با تسترهای پیشرفته تحلیل کامل شبکه یا گیگابیت یکسان در نظر گرفت.
تجربه استفاده و ارزش خرید
مزیت اصلی NF-488 زمانی مشخص میشود که تکنسین در محل پروژه با مشکلی مانند روشن نشدن دوربین PoE، اختلال در کابل شبکه یا نامشخص بودن وضعیت تغذیه روبهرو باشد. در چنین شرایطی، ترکیب تست PoE، تست پیوستگی کابل، اندازهگیری پارامترهای DC و Loopback میتواند تعداد ابزارهای موردنیاز برای عیبیابی اولیه را کاهش دهد.
این دستگاه جایگزین تسترهای حرفهای تحلیل شبکه یا تجهیزات تخصصی اندازهگیری پیشرفته نیست؛ اما برای بررسیهای عملیاتی و عیبیابی اولیه PoE و کابل شبکه، مجموعهای از قابلیتهای مهم را در یک ابزار قابل حمل ارائه میکند.
نکات مهم قبل از خرید
- اگر هدف اصلی شما تست PoE است، محدوده ولتاژ و توان موردنیاز پروژه را با محدوده NF-488 تطبیق دهید.
- برای تست کابل باید نوع کابل مورد استفاده در پروژه با STP یا UTP بودن دستگاه سازگار باشد.
- اگر به تستهای پیشرفته شبکه، تحلیل ترافیک یا عیبیابی گیگابیتی نیاز دارید، باید سراغ تسترهای تخصصیتر بروید.
- باتریهای 3 عدد AAA با ولتاژ 1.5V همراه دستگاه ارائه نمیشوند.
مشخصات فنی
| ویژگی | مشخصات |
|---|---|
| برند | NOYAFA |
| مدل | NF-488 |
| نوع محصول | تستر PoE و کابل شبکه |
| جنس بدنه | ABS |
| نوع کابل | STP / UTP |
| حداکثر محدوده تست کابل | 600 متر |
| Wire Mapping | Emitter + Remote، Emitter + Switch/Router |
| استاندارد PoE | IEEE 802.3af / IEEE 802.3at |
| تشخیص استاندارد | استاندارد و غیراستاندارد |
| محدوده تست PoE | DC 5 تا 60V |
| محدوده تست توان PoE | 0 تا 18W |
| محدوده اندازهگیری ولتاژ DC | 0 تا 60V |
| محدوده اندازهگیری جریان | 0 تا 3A |
| محدوده اندازهگیری توان DC | 0 تا 180W |
| نمایشگر | LCD با نور پسزمینه |
| تست پیوستگی | دارد |
| تشخیص خطاهای کابل | Open، Short و Cross |
| Loopback | پشتیبانی از سوئیچهای 10M و 100M طبق مشخصات رسمی |
| حفاظت ورودی | DC 48V، 5mA |
| حداکثر جریان کاری | ≤80mA |
| تغذیه | 3 عدد باتری AAA با ولتاژ 1.5V |
| باتری همراه دستگاه | خیر |
| پورت ریموت | RJ45 |
| وظیفه ریموت | Wire Mapping کابل شبکه |
مقایسه محصول
| قابلیت | تستر معمولی پیوستگی کابل | NOYAFA NF-488 |
|---|---|---|
| تست پیوستگی کابل | معمولاً دارد | دارد |
| تشخیص Open / Short / Cross | بسته به مدل | دارد |
| تشخیص استاندارد PoE | معمولاً ندارد | 802.3af / 802.3at |
| تست ولتاژ PoE | معمولاً ندارد | 0 تا 60V DC |
| اندازهگیری جریان | معمولاً ندارد | 0 تا 3A |
| اندازهگیری توان DC | معمولاً ندارد | 0 تا 180W |
| تست توان PoE | معمولاً ندارد | 0 تا 18W |
| Loopback | بسته به مدل | دارد |
| نمایشگر LCD | بسته به مدل | دارد |

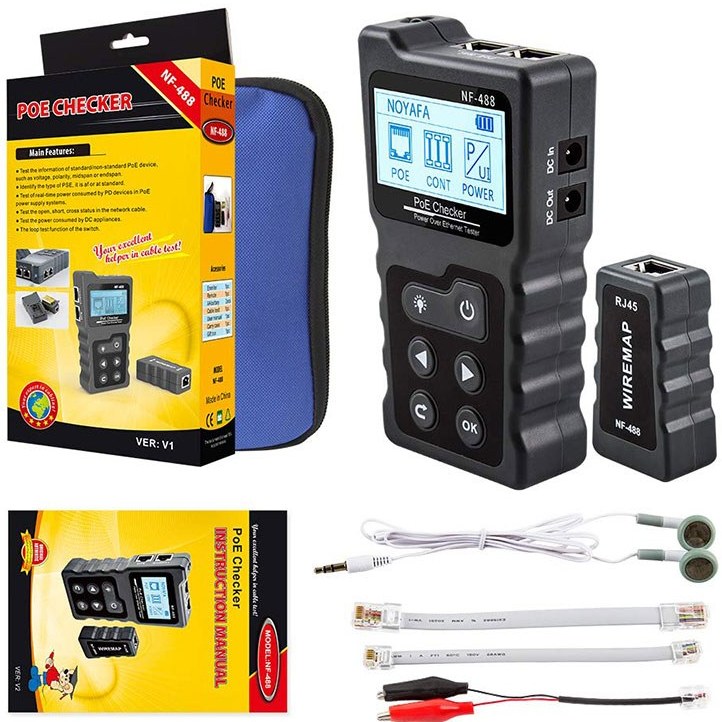

محتویات جعبه
- دستگاه اصلی NOYAFA NF-488
- ریموت Wiremap
- کابل تست با گیره سوسماری
- کابل شبکه
- کیف حمل
- دفترچه راهنما
- جعبه محصول
- باتری AAA داخل بستهبندی استاندارد قرار ندارد.
پرسشهای متداول
آیا NOYAFA NF-488 میتواند استاندارد PoE را تشخیص دهد؟
بله. دستگاه امکان تشخیص استانداردهای IEEE 802.3af و IEEE 802.3at را دارد و میتواند استاندارد و وضعیت تغذیه PoE را بررسی کند.
حداکثر توان قابل اندازهگیری توسط NF-488 چقدر است؟
برای تست توان PoE، محدوده اعلامشده دستگاه 0 تا 18W است. در بخش اندازهگیری توان DC، محدوده دستگاه تا 180W اعلام شده و ولتاژ DC نیز تا 60V و جریان تا 3A قابل اندازهگیری است.
آیا NF-488 برای عیبیابی کابل شبکه مناسب است؟
بله. دستگاه برای کابلهای STP و UTP قابلیت تست پیوستگی و Wire Mapping دارد و میتواند خطاهایی مانند قطعی، اتصال کوتاه و جابهجایی سیمها را مشخص کند.
آیا باتری داخل جعبه NOYAFA NF-488 قرار دارد؟
خیر. منبع تغذیه دستگاه 3 عدد باتری AAA با ولتاژ 1.5V است، اما باتریها طبق مشخصات رسمی سازنده داخل بستهبندی قرار ندارند و باید جداگانه تهیه شوند.
جمعبندی
NOYAFA NF-488 یک ابزار تخصصی و قابل حمل برای تکنسینهایی است که بهصورت روزمره با PoE و کابل شبکه سروکار دارند. تشخیص استانداردهای 802.3af/at، تست ولتاژ و توان، اندازهگیری جریان، بررسی پیوستگی کابل، Wire Mapping و Loopback باعث شده این مدل برای عیبیابی اولیه تجهیزات شبکه و دوربینهای PoE کاربردی باشد.
نوشاپ این محصول را با تأکید بر اصالت کالا و تأمین از زنجیره تأمین برند عرضه میکند. برای بررسی مشخصات تکمیلی و اطلاعات رسمی سازنده، میتوانید صفحه اصلی محصول را نیز مشاهده کنید.
مشاهده صفحه رسمی NOYAFA NF-488 در سایت سازنده
