تستر کابل شبکه نویافا مدل NF-8504 با نمایشگر رنگی و قابلیت PoE

تستر کابل شبکه و PoE نویافا NOYAFA NF-8504 با نمایشگر رنگی ۲.۴ اینچی

تستر کابل شبکه NOYAFA NF-8504 یک ابزار حرفه‌ای و کاربردی برای تکنسین‌های شبکه، برق و سیستم‌های دوربین مداربسته است که برای بررسی سیم‌بندی، پیوستگی کابل، اندازه‌گیری طول، شناسایی پورت سوئیچ و تست PoE طراحی شده است. نمایشگر رنگی ۲.۴ اینچی، خواندن نتایج را ساده‌تر کرده و استفاده از دستگاه را در محیط‌های کاری مختلف راحت می‌کند.

این مدل از کابل‌های CAT5 و CAT6 و همچنین کابل‌های UTP و STP پشتیبانی می‌کند و می‌تواند خطاهایی مانند قطعی، اتصال کوتاه و سیم‌بندی اشتباه را شناسایی کند. اندازه‌گیری طول کابل نیز در محدوده ۵ تا ۳۰۰ متر انجام می‌شود و به تکنسین کمک می‌کند فاصله تا انتهای کابل یا محل احتمالی ایراد را سریع‌تر مشخص کند. :contentReference[oaicite:0]{index=0}

یکی از مهم‌ترین قابلیت‌های NF-8504، تست PoE در محدوده DC ۵ تا ۶۰ ولت و پشتیبانی از استانداردهای IEEE 802.3af، IEEE 802.3at و IEEE 802.3bt است. دستگاه همچنین امکان تست بار ۲ تا ۸۰ وات، تشخیص پین تغذیه و شناسایی پورت فعال سوئیچ با قابلیت Port Flash را ارائه می‌دهد. :contentReference[oaicite:1]{index=1}

معرفی محصول 🔧

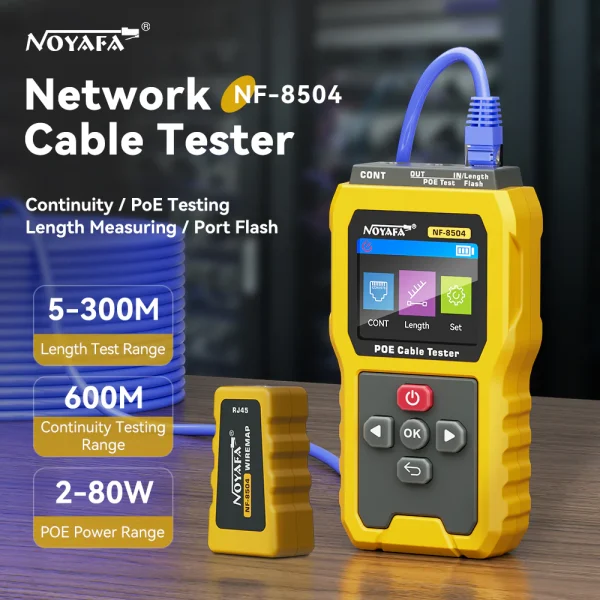

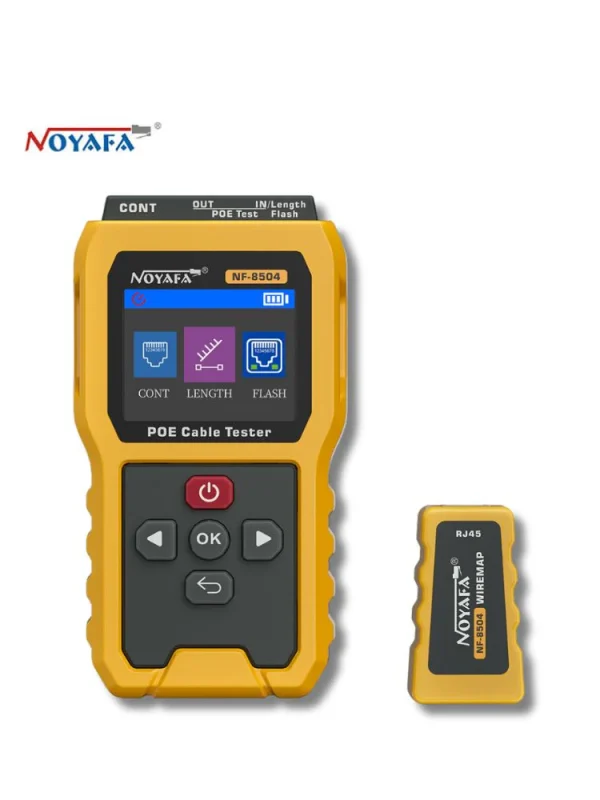

NOYAFA NF-8504 یک تستر کابل شبکه و PoE است که برای عیب‌یابی سریع زیرساخت‌های کابل‌کشی طراحی شده است. این دستگاه با ترکیب Wiremap، تست پیوستگی، اندازه‌گیری طول، تست PoE و Port Flash، بسیاری از نیازهای روزمره تکنسین شبکه را در یک ابزار جمع می‌کند.

ریموت RJ45 جداشدنی دستگاه امکان بررسی ترتیب سیم‌ها را در مسیرهای داخل دیوار، پچ‌پنل‌ها و کابل‌های طولانی فراهم می‌کند. با استفاده از این قابلیت، می‌توان وضعیت سیم‌بندی کابل را بدون دسترسی مستقیم هم‌زمان به دو سر کابل بررسی کرد. :contentReference[oaicite:2]{index=2}

NF-8504 به یک باتری لیتیومی قابل شارژ ۳.۷ ولت با ظرفیت ۱۵۰۰ میلی‌آمپرساعت مجهز شده و از طریق USB-C شارژ می‌شود. خاموشی خودکار نیز در بازه‌های زمانی ۱۵، ۳۰ و ۶۰ دقیقه قابل تنظیم است و در صورت نیاز می‌توان آن را غیرفعال کرد. :contentReference[oaicite:3]{index=3}

ویژگی‌ها و مزایای اصلی ⭐

• تستر حرفه‌ای کابل شبکه و PoE
• پشتیبانی از کابل‌های CAT5 و CAT6
• پشتیبانی از کابل‌های UTP و STP
• تست پیوستگی و Wiremap کابل
• تشخیص قطعی، اتصال کوتاه و سیم‌بندی اشتباه
• ریموت RJ45 جداشدنی برای تست کابل‌های داخل دیوار و پچ‌پنل
• اندازه‌گیری طول کابل در محدوده ۵ تا ۳۰۰ متر
• کمک به تشخیص فاصله تا خرابی یا قطع کابل
• تست PoE در محدوده DC ۵ تا ۶۰ ولت
• پشتیبانی از IEEE 802.3af، IEEE 802.3at و IEEE 802.3bt
• تست بار PoE از ۲ تا ۸۰ وات
• تشخیص پین‌های تغذیه PoE
• مجهز به خروجی PoE
• قابلیت Port Flash برای شناسایی پورت فعال سوئیچ
• پشتیبانی از لینک‌های ۱۰/۱۰۰/۱۰۰۰ مگابیت برای Port Flash
• نمایش حالت Full Duplex و Half Duplex در تست پورت
• نمایشگر رنگی LCD با اندازه ۲.۴ اینچ
• نمایش نتایج و حالت تست به‌صورت واضح روی صفحه
• محافظت در برابر ولتاژ تا ۶۰ ولت
• باتری لیتیومی ۳.۷V با ظرفیت ۱۵۰۰mAh
• شارژ از طریق USB Type-C
• نشانگر کمبود باتری
• خاموشی خودکار قابل تنظیم
• ابعاد جمع‌وجور ۱۳۸.۵ × ۷۶ × ۳۰ میلی‌متر

توضیح قابلیت‌های مهم محصول

🔌 تست پیوستگی و Wiremap کابل شبکه

NF-8504 می‌تواند زوج‌های کابل CAT5 و CAT6 را از نظر پیوستگی و ترتیب سیم‌ها بررسی کند. این قابلیت برای تشخیص مشکلاتی مانند Open، Short و Miswire بسیار کاربردی است و به تکنسین اجازه می‌دهد پیش از راه‌اندازی شبکه، کیفیت سیم‌بندی را بررسی کند. :contentReference[oaicite:4]{index=4}

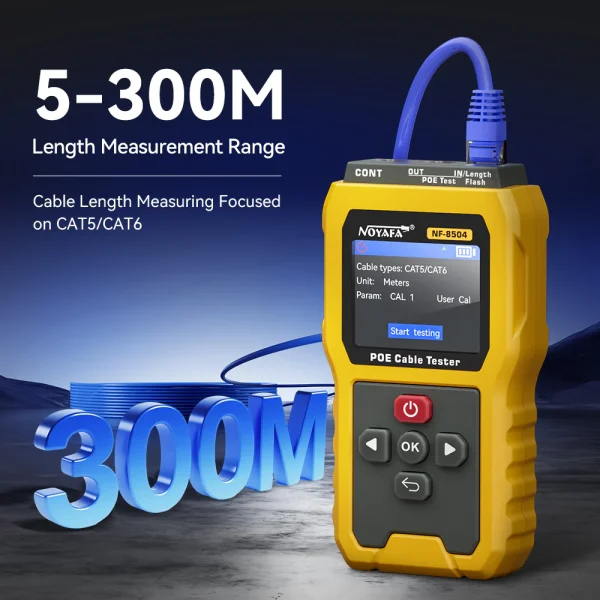

📏 اندازه‌گیری طول کابل تا ۳۰۰ متر

اندازه‌گیری طول کابل یکی از قابلیت‌های کاربردی NF-8504 است. دستگاه می‌تواند طول کابل را در محدوده ۵ تا ۳۰۰ متر اندازه‌گیری کند و اطلاعاتی درباره فاصله تا خرابی یا انتهای مسیر در اختیار تکنسین قرار دهد. این ویژگی هنگام عیب‌یابی کابل‌های طولانی داخل ساختمان، کانال‌ها و مسیرهای دشوار بسیار مفید است. :contentReference[oaicite:5]{index=5}

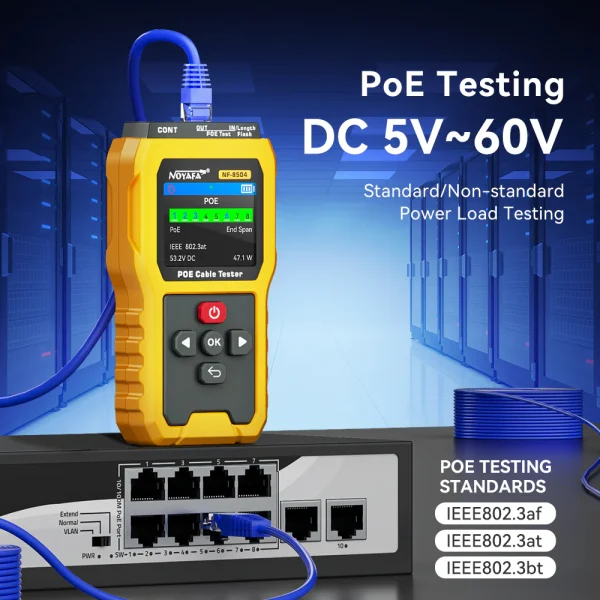

⚡ تست PoE از ۵ تا ۶۰ ولت

NF-8504 امکان تست PoE را در محدوده DC ۵ تا ۶۰ ولت فراهم می‌کند. این دستگاه از استانداردهای IEEE 802.3af، IEEE 802.3at و IEEE 802.3bt پشتیبانی کرده و همچنین برای بارهای غیراستاندارد نیز قابلیت تست دارد. محدوده تست بار اعلام‌شده از ۲ تا ۸۰ وات است. :contentReference[oaicite:6]{index=6}

🔎 تشخیص پین تغذیه PoE

با NF-8504 می‌توان وضعیت و پین‌های تأمین برق PoE را بررسی کرد. این قابلیت برای تکنسین‌هایی که با دوربین‌های IP، تلفن‌های VoIP، اکسس‌پوینت‌ها و سایر تجهیزات PoE کار می‌کنند، در زمان عیب‌یابی مشکل تغذیه بسیار کاربردی است.

💡 Port Flash برای پیدا کردن پورت سوئیچ

قابلیت Port Flash به تکنسین کمک می‌کند پورت متصل به کابل موردنظر را روی سوئیچ سریع‌تر پیدا کند. دستگاه لینک پورت را با فلش‌زدن LED مربوط به پورت شناسایی می‌کند و می‌تواند حالت Full Duplex یا Half Duplex را نیز بررسی کند. این قابلیت در رک‌های شلوغ و محیط‌هایی با تعداد زیاد کابل، زمان جست‌وجو را کاهش می‌دهد. :contentReference[oaicite:7]{index=7}

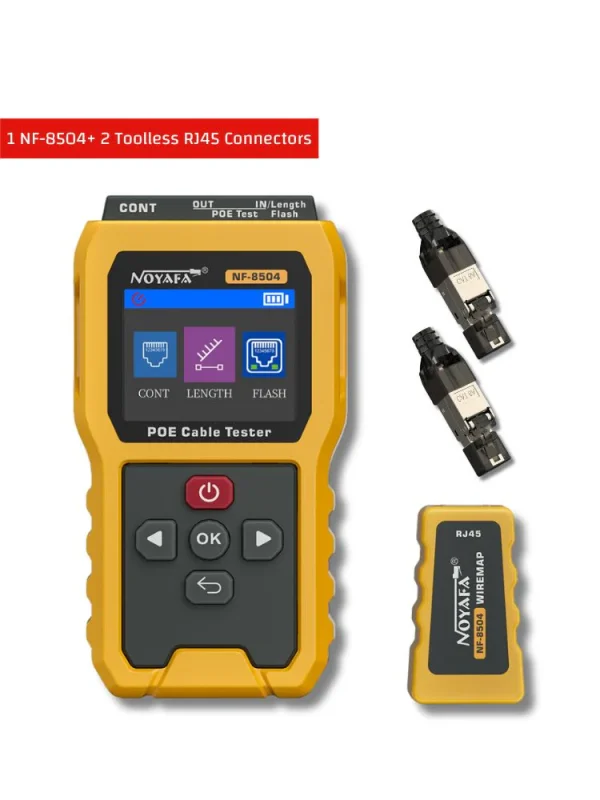

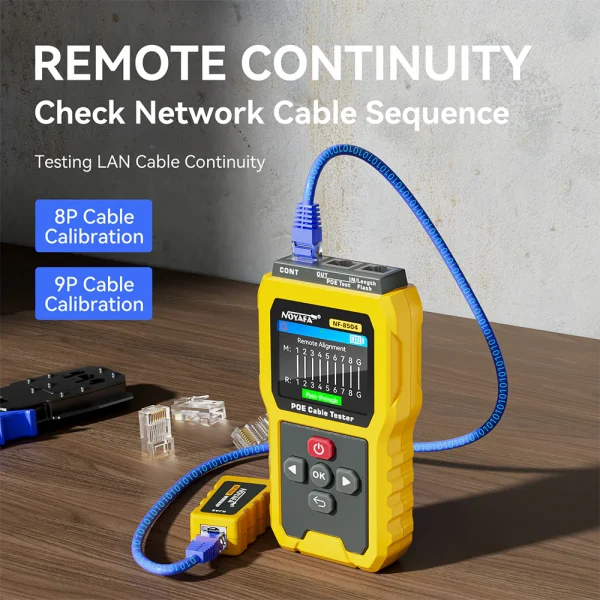

🔗 تست کابل از طریق ریموت RJ45

ریموت RJ45 جداشدنی همراه دستگاه امکان تست ترتیب سیم‌بندی کابل را زمانی فراهم می‌کند که دو سر کابل در نقاط مختلف ساختمان قرار گرفته باشند. این ویژگی به‌خصوص برای کابل‌هایی که داخل دیوار، پچ‌پنل یا مسیرهای کابل‌کشی طولانی قرار دارند، بسیار کاربردی است. :contentReference[oaicite:8]{index=8}

🖥️ نمایشگر رنگی ۲.۴ اینچی

نمایشگر رنگی ۲.۴ اینچی اطلاعات مربوط به نوع تست، آیکون‌ها و نتیجه اندازه‌گیری را به‌صورت واضح نمایش می‌دهد. وجود نمایشگر رنگی در مقایسه با نشانگرهای ساده، خوانایی بیشتری برای مشاهده وضعیت کابل و نتایج تست فراهم می‌کند؛ به‌خصوص در محیط‌هایی که نور کافی وجود ندارد. :contentReference[oaicite:9]{index=9}

🛡️ محافظت در برابر ولتاژ تا ۶۰ ولت

NF-8504 دارای سطح محافظت در برابر اضافه‌ولتاژ تا DC ۶۰V است. این ویژگی برای کاهش احتمال آسیب دستگاه در صورت برخورد اتفاقی با ولتاژهای بالاتر از محدوده معمول تست کابل طراحی شده است. با وجود این حفاظت، دستگاه برای مدارهای خارج از محدوده مشخص‌شده نباید استفاده شود. :contentReference[oaicite:10]{index=10}

🔋 باتری قابل شارژ و خاموشی خودکار

باتری داخلی ۳.۷ ولت با ظرفیت ۱۵۰۰ میلی‌آمپرساعت امکان استفاده مداوم از دستگاه را بدون باتری‌های یک‌بارمصرف فراهم می‌کند. شارژ از طریق USB-C انجام می‌شود و قابلیت خاموشی خودکار نیز برای زمان‌های ۱۵، ۳۰ و ۶۰ دقیقه قابل تنظیم است. :contentReference[oaicite:11]{index=11}

کاربردهای محصول 🛠️

• تست و عیب‌یابی کابل‌های CAT5 و CAT6
• بررسی سیم‌بندی کابل‌های UTP و STP
• تشخیص قطعی کابل شبکه
• تشخیص اتصال کوتاه کابل
• تشخیص سیم‌بندی اشتباه و Miswire
• اندازه‌گیری طول کابل تا ۳۰۰ متر
• تعیین فاصله تا محل احتمالی خرابی کابل
• تست استانداردهای PoE برای تجهیزات شبکه
• بررسی ولتاژ و بار PoE
• بررسی پین‌های تغذیه PoE
• پیدا کردن پورت مربوط به یک کابل روی سوئیچ
• بررسی Full Duplex و Half Duplex
• تست کابل‌کشی داخل ساختمان و پچ‌پنل‌ها
• عیب‌یابی کابل‌های شبکه دوربین مداربسته
• استفاده در پروژه‌های شبکه، VoIP، اکسس‌پوینت و تجهیزات PoE

مناسب چه کسانی است؟ 👨‍🔧

NOYAFA NF-8504 برای نصابان شبکه، تکنسین‌های دوربین مداربسته، متخصصان کابل‌کشی ساختاریافته، تکنسین‌های مراکز داده، پشتیبان‌های شبکه و افرادی که به‌صورت روزمره با سوئیچ، PoE و کابل‌های اترنت سروکار دارند، انتخابی کاربردی است.

این دستگاه به‌خصوص برای تکنسین‌هایی مناسب است که به دنبال یک تستر جمع‌وجور برای بررسی کابل، اندازه‌گیری طول، تست PoE و پیدا کردن پورت سوئیچ هستند و نیازی به قابلیت‌های پیشرفته‌تر مانند OTDR یا تحلیل تخصصی فیبر نوری ندارند.

مشخصات فنی 📋

مقایسه محصول ⚖️

⚠️ نکات مهم هنگام استفاده

محدوده تست PoE در NF-8504 برابر DC ۵ تا ۶۰ ولت اعلام شده و سطح محافظت دستگاه نیز تا DC ۶۰ ولت است. بنابراین نباید دستگاه را به منابع ولتاژ خارج از محدوده مشخص‌شده متصل کرد. همچنین برای هر تست PoE باید سازگاری تجهیز و نوع استاندارد آن با دستگاه بررسی شود. :contentReference[oaicite:12]{index=12}

برد اندازه‌گیری طول کابل ۵ تا ۳۰۰ متر است و نتیجه واقعی می‌تواند به ساختار کابل، کیفیت هادی، وضعیت اتصال و شرایط مسیر وابسته باشد. قابلیت اندازه‌گیری طول برای کابل‌های سازگار با عملکرد اعلام‌شده دستگاه در نظر گرفته شده است. :contentReference[oaicite:13]{index=13}

جمع‌بندی ✅

NOYAFA NF-8504 یک تستر کاربردی برای تکنسین‌های شبکه و دوربین مداربسته است که مهم‌ترین ابزارهای موردنیاز برای تست کابل و PoE را در یک دستگاه جمع کرده است. Wiremap، تست پیوستگی، تشخیص Open و Short، اندازه‌گیری طول تا ۳۰۰ متر، تست PoE تا ۶۰ ولت و ۸۰ وات، Port Flash و نمایشگر رنگی ۲.۴ اینچی، مجموعه‌ای کامل برای عیب‌یابی روزمره کابل‌کشی شبکه ایجاد کرده‌اند.

اگر به یک تستر قابل حمل برای بررسی کابل‌های CAT5/CAT6، تشخیص خطاهای سیم‌بندی، بررسی PoE و پیدا کردن پورت سوئیچ نیاز دارید، NF-8504 می‌تواند انتخابی حرفه‌ای و کاربردی باشد. این مدل به‌خصوص برای نصابان دوربین مداربسته و تکنسین‌های شبکه که با تجهیزات PoE و کابل‌های گیگابیتی سروکار دارند، ارزش بالایی دارد.
