تستر شبکه و فیبر نوری NOYAFA NF-8518 | OPM، VFL و تست PoE
تستر شبکه و فیبر نوری NOYAFA NF-8518 یک ابزار چندکاره برای عیبیابی کابلهای شبکه، اندازهگیری طول کابل، تست PoE، شناسایی پورت شبکه، بررسی کیفیت سوکت RJ45 و اندازهگیری توان نوری فیبر است. این دستگاه علاوه بر واحد اصلی، یک گیرنده برای ردیابی کابل و قابلیتهای NCV و چراغ LED نیز در اختیار تکنسین قرار میدهد.
نقطه قوت NF-8518 ترکیب چند ابزار موردنیاز تکنسین شبکه و فیبر در یک دستگاه قابل حمل است؛ بهخصوص زمانی که در پروژههای نصب، نگهداری یا عیبیابی، هم کابل مسی و هم لینک فیبر نوری باید بررسی شوند. مستندات فنی این مدل قابلیتهایی مانند OPM، VFL، SCAN، CONT، اندازهگیری طول کابل، Port Flash، تست PoE و تست کیفیت اتصال RJ45 را برای آن معرفی میکنند. :contentReference[oaicite:0]{index=0}
این مدل برای تکنسینهای شبکه، نصابان دوربین و تجهیزات PoE، پیمانکاران کابلکشی، متخصصان فیبر نوری، تیمهای نگهداری دیتاسنتر و پروژههای مخابراتی و FTTH طراحی شده است؛ مخصوصاً برای کاربرانی که به جای حمل چند تستر جداگانه، یک ابزار چندمنظوره میخواهند.
معرفی محصول
NOYAFA NF-8518 با ساختار دو بخشی شامل فرستنده و گیرنده، برای انجام تستهای مختلف کابل و فیبر در محیط کار طراحی شده است. واحد اصلی امکانات اندازهگیری و تست را در اختیار کاربر قرار میدهد و گیرنده برای ردیابی کابل، بررسی پیوستگی و امکاناتی مانند تشخیص ولتاژ بدون تماس و چراغ کار استفاده میشود.
در بخش فیبر نوری، دستگاه به Optical Power Meter یا OPM مجهز است و طبق مستندات فنی موجود، ۱۰ طول موج از 850 تا 1650 نانومتر را پشتیبانی میکند. محدوده اندازهگیری OPM برابر با -70 تا +6 dBm و دقت اعلامشده آن ±0.5 dB است. این قابلیت برای بررسی سطح توان سیگنال و ارزیابی وضعیت یک لینک فیبر نوری کاربرد دارد. :contentReference[oaicite:1]{index=1}
در بخش شبکه نیز NF-8518 امکاناتی مانند Wire Tracking، تست Continuity، اندازهگیری طول کابل، Port Flash، بررسی PoE و تست کیفیت اتصال سوکت را ارائه میدهد. بنابراین کاربرد آن صرفاً به تست ساده ترتیب سیمها محدود نیست و میتواند بخش قابل توجهی از عیبیابی اولیه یک پروژه شبکه را پوشش دهد.

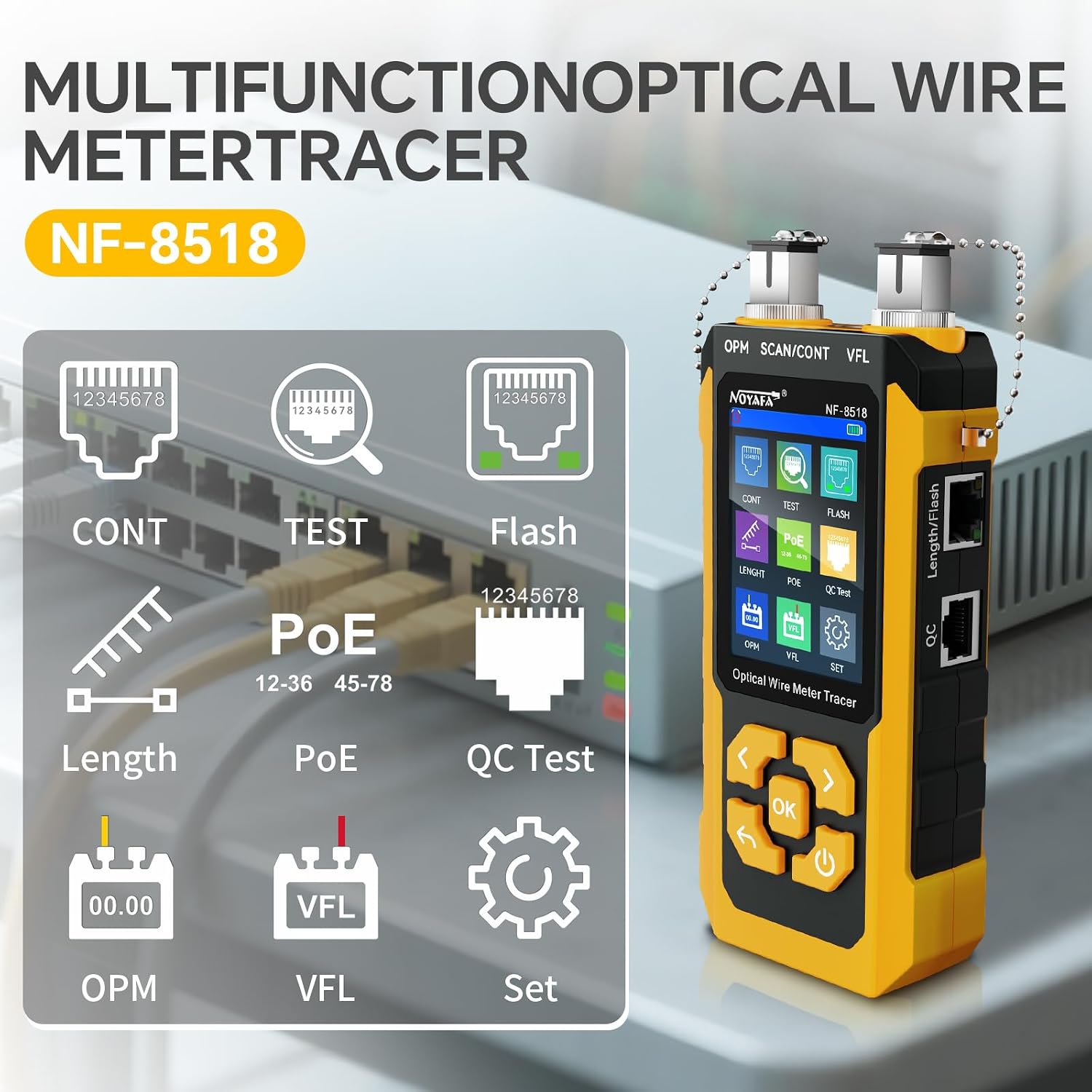

ویژگیها و مزایای اصلی
- مجهز به Optical Power Meter برای اندازهگیری توان سیگنال فیبر نوری
- پشتیبانی OPM از ۱۰ طول موج شامل 850، 980، 1270، 1300، 1310، 1490، 1550، 1577، 1625 و 1650 نانومتر
- محدوده اندازهگیری توان نوری -70 تا +6 dBm با دقت اعلامشده ±0.5 dB
- VFL با توان 10mW برای بررسی شکستگی، خمشدگی و ایرادهای قابل مشاهده در فیبر
- اندازهگیری طول کابل در محدوده 5 تا 350 متر طبق مشخصات فنی منتشرشده
- تست PoE با پشتیبانی از استانداردهای IEEE 802.3af و IEEE 802.3at و حالت Non-Standard
- قابلیت Port Flash برای شناسایی پورت مرتبط روی تجهیزات شبکه
- تست SCAN برای ردیابی و پیدا کردن کابل موردنظر در میان کابلهای متعدد
- تست CONT برای بررسی پیوستگی کابل
- تست کیفیت اتصال یا Crimping Test برای بررسی صحت اتصال سوکت RJ45
- تشخیص ولتاژ بدون تماس یا NCV در گیرنده
- چراغ LED داخلی برای کار در محیطهای کمنور مانند رک، سقف کاذب و اتاق تجهیزات
- باتری لیتیومی داخلی 3.7V با ظرفیت 1500mAh و شارژ از طریق Type-C
- نمایشگر رنگی برای مشاهده وضعیت تست و نتایج اندازهگیری
قابلیتهای مهم محصول

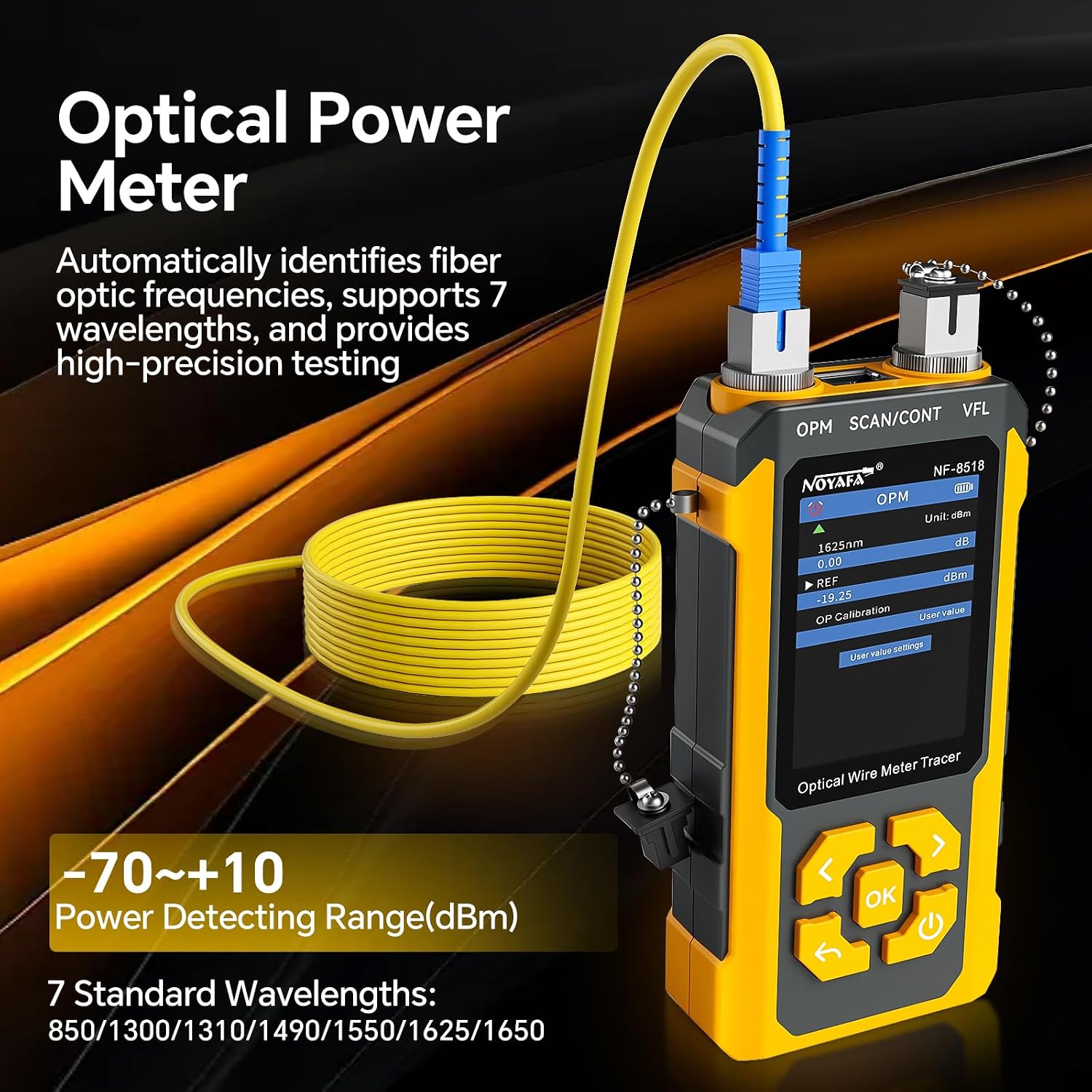

اندازهگیری توان نوری با OPM
یکی از مهمترین تفاوتهای NF-8518 با تسترهای ساده شبکه، وجود Optical Power Meter است. این بخش برای اندازهگیری توان نوری دریافتی در لینک فیبر استفاده میشود و میتواند وضعیت سیگنال را در طول موجهای مختلف بررسی کند.

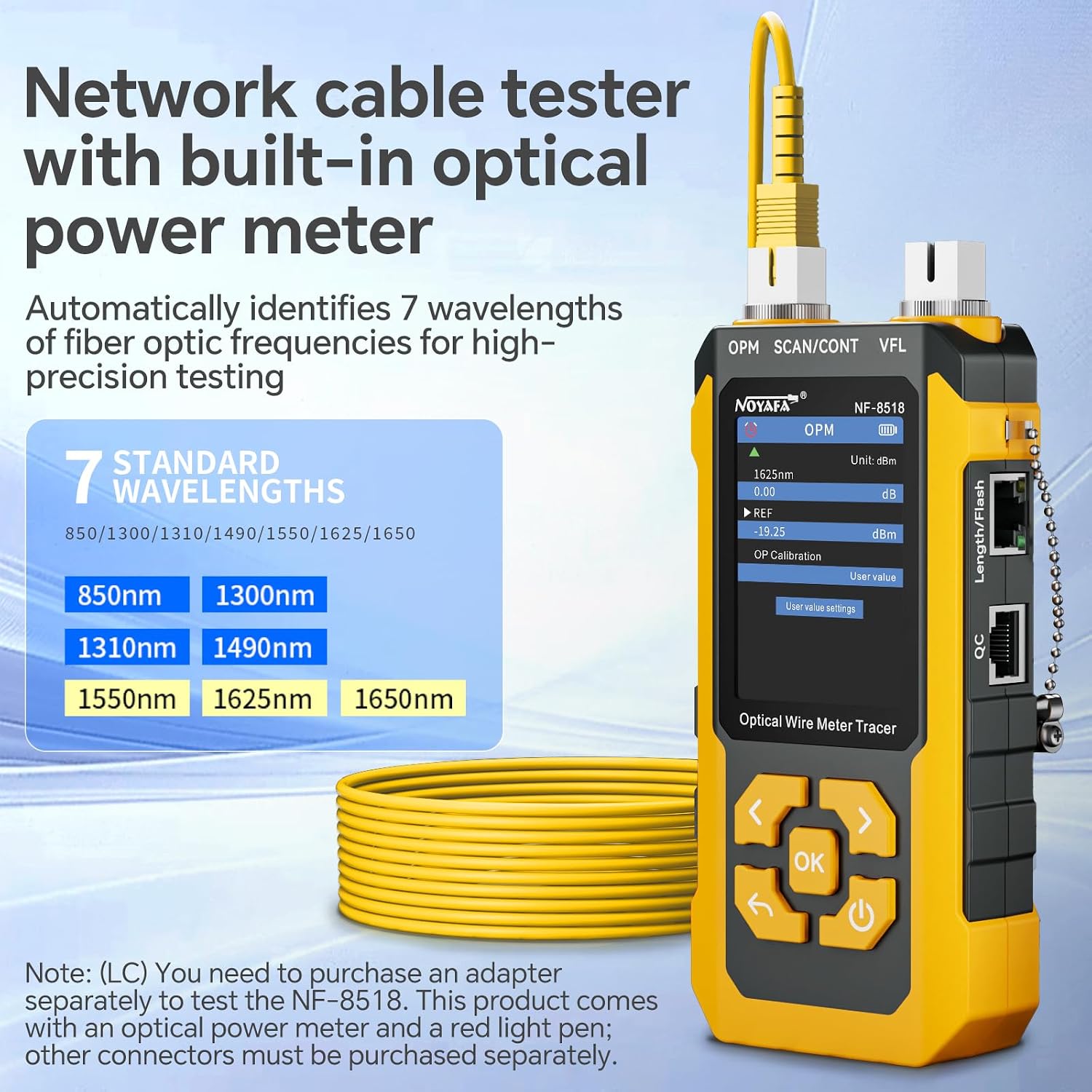

طبق مستندات فنی، OPM دستگاه از ۱۰ طول موج 850nm، 980nm، 1270nm، 1300nm، 1310nm، 1490nm، 1550nm، 1577nm، 1625nm و 1650nm پشتیبانی میکند. محدوده اندازهگیری -70 تا +6dBm و دقت اعلامشده ±0.5dB است. این پوشش طول موج، NF-8518 را برای طیف گستردهای از تستهای متداول فیبر نوری مناسب میکند. :contentReference[oaicite:2]{index=2}

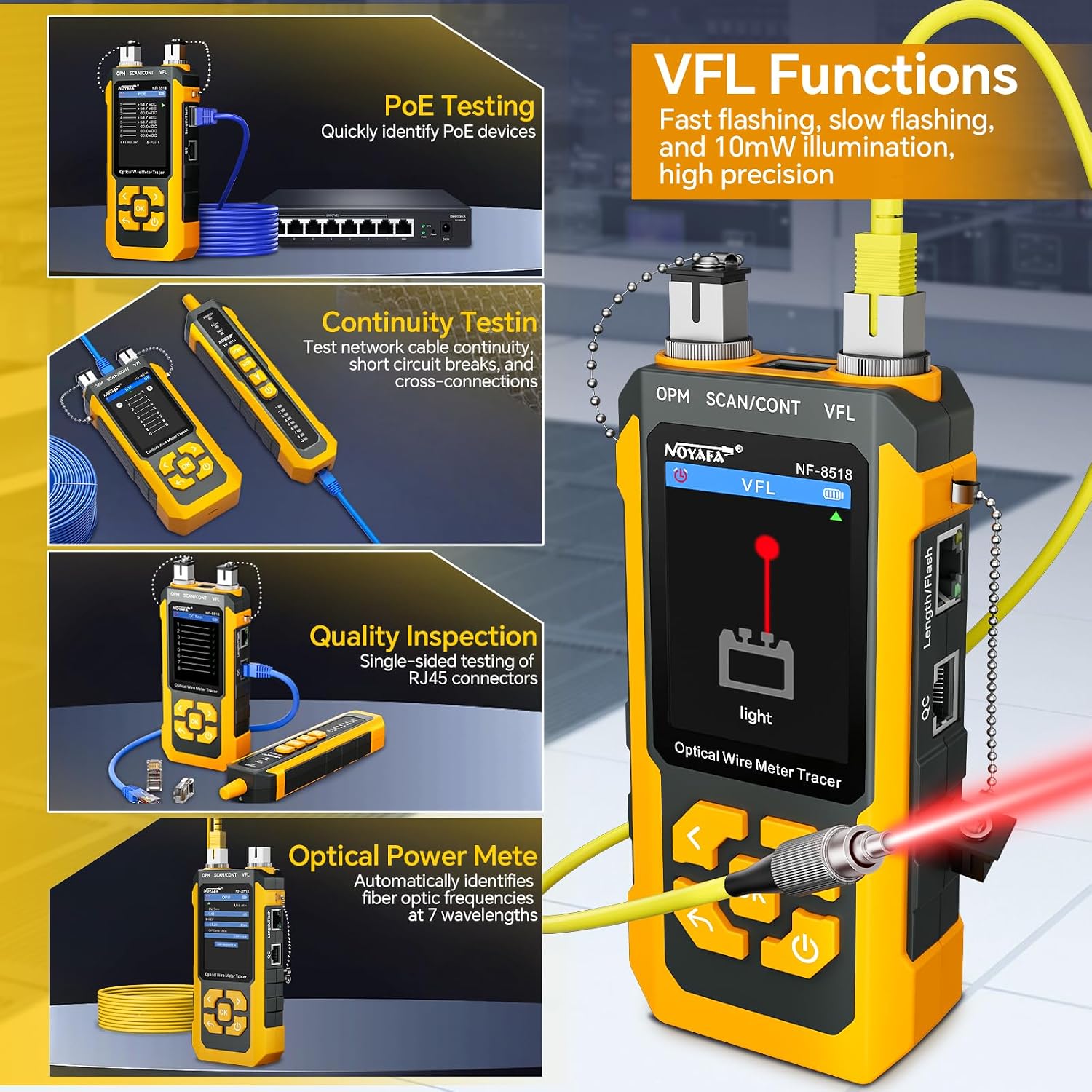

VFL برای پیدا کردن ایرادهای قابل مشاهده فیبر
NF-8518 به Visual Fault Locator یا VFL مجهز است. این قابلیت نور قرمز قابل مشاهده را داخل فیبر ارسال میکند تا در شرایط مناسب، شکستگی، خمشدگی شدید، ترک یا محل خروج نور از فیبر قابل شناسایی باشد.
توان VFL برابر 10mW اعلام شده و حالتهای نوردهی شامل ثابت، چشمکزن آهسته و چشمکزن سریع است. VFL برای عیبیابی سریع در محل بسیار کاربردی است، اما نباید آن را با OTDR یکسان دانست؛ VFL جدول رخداد، فاصله دقیق تا خرابی و تحلیل کامل لینک را ارائه نمیدهد. :contentReference[oaicite:3]{index=3}

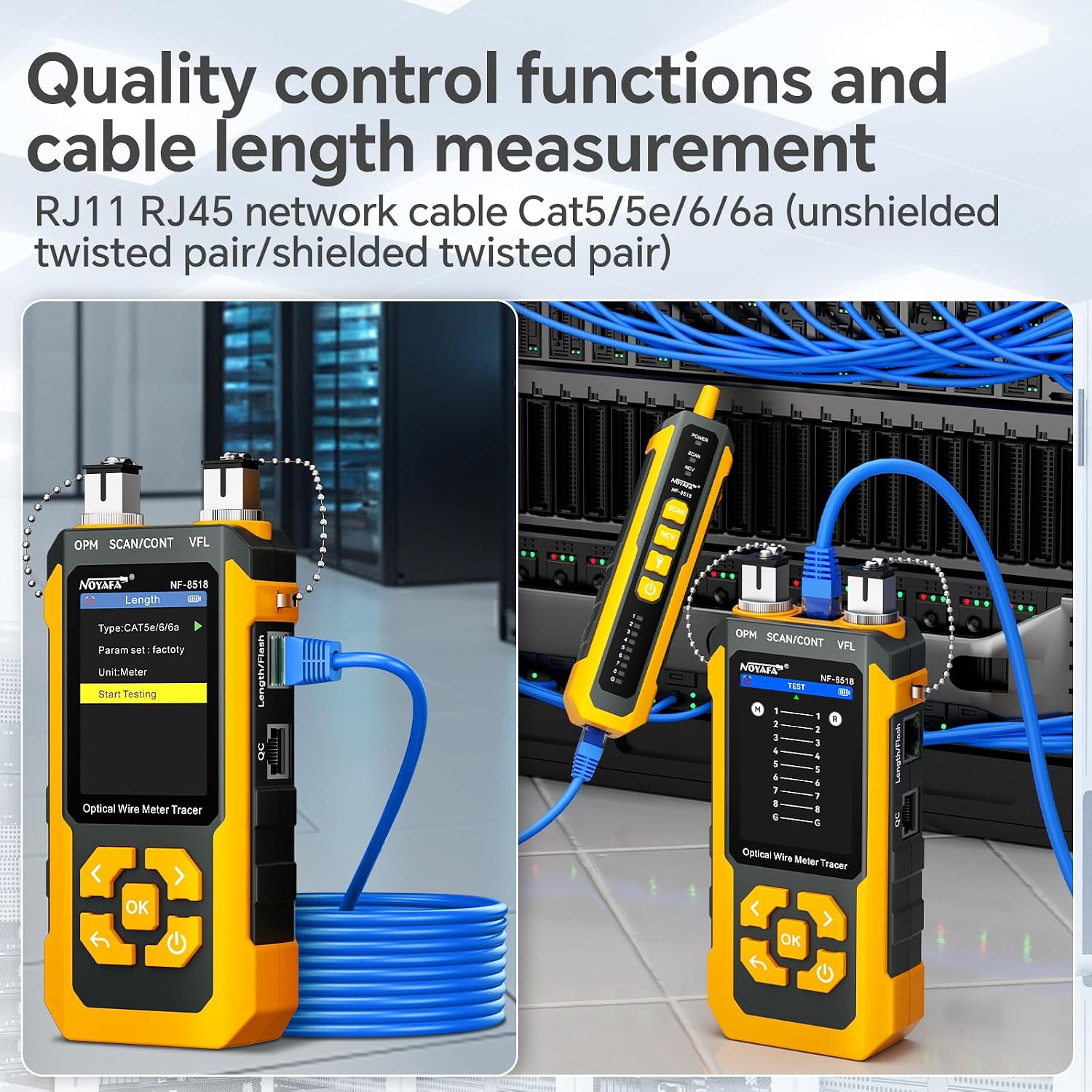

اندازهگیری طول کابل تا ۳۵۰ متر
یکی از قابلیتهای کاربردی NF-8518، اندازهگیری طول کابل است. طبق مشخصات فنی منتشرشده، محدوده اندازهگیری طول کابل از 5 تا 350 متر است. این قابلیت میتواند هنگام تحویل پروژه، بررسی کابلهای موجود در رک یا تخمین طول کابل در عملیات عیبیابی، زمان موردنیاز تکنسین را کاهش دهد. :contentReference[oaicite:4]{index=4}
ردیابی کابل و تست پیوستگی
در پروژههایی که تعداد زیادی کابل شبکه از یک رک یا مسیر عبور کردهاند، پیدا کردن کابل صحیح بدون ردیاب مناسب زمانبر است. NF-8518 با حالت SCAN امکان ردیابی کابل موردنظر را فراهم میکند و در حالت CONT میتوان پیوستگی کابل را بررسی کرد.
گیرنده دستگاه برای عملیات ردیابی طراحی شده و پس از پیدا کردن کابل، امکان بررسی سریع مسیر و وضعیت آن را فراهم میکند. این ترکیب برای نصب و نگهداری شبکههای سازمانی، رکهای ارتباطی، کابلکشی ساختمان و پروژههای دوربین مداربسته کاربردی است. :contentReference[oaicite:5]{index=5}
تست کیفیت سوکت و Crimping
یکی از قابلیتهای مفید NF-8518، بررسی کیفیت اتصال سوکت RJ45 است. این تست میتواند به تکنسین کمک کند مشکلات ناشی از پرس نامناسب سوکت یا اتصال نادرست رشتههای کابل را سریعتر شناسایی کند.
برای پروژههایی که تعداد زیادی کابل شبکه در محل نصب آماده میشوند، بررسی سریع کیفیت اتصال قبل از بهرهبرداری میتواند از ایجاد خطاهای بعدی در شبکه جلوگیری کند. :contentReference[oaicite:6]{index=6}
تست PoE و بررسی وضعیت تغذیه شبکه
NF-8518 قابلیت تست تغذیه PoE را نیز در اختیار تکنسین قرار میدهد و طبق مستندات منتشرشده، از IEEE 802.3af، IEEE 802.3at و حالت Non-Standard پشتیبانی میکند. روشهای تغذیه End Span، Mid Span و حالت 8-pin نیز در مشخصات فنی ذکر شدهاند. :contentReference[oaicite:7]{index=7}
این قابلیت در پروژههای دوربین مداربسته تحت شبکه، تلفن IP و تجهیزات شبکه PoE اهمیت زیادی دارد؛ زیرا تکنسین میتواند پیش از بررسی خود دوربین یا تجهیز، وضعیت تغذیه شبکه را نیز بررسی کند.
Port Flash برای شناسایی پورت شبکه
در رکهایی که تعداد زیادی کابل RJ45 به سوئیچ متصل هستند، پیدا کردن پورت مربوط به یک کابل مشخص میتواند زمانبر باشد. قابلیت Port Flash برای همین شرایط طراحی شده است و با ایجاد وضعیت قابل تشخیص روی پورت مرتبط، به تکنسین کمک میکند مسیر کابل را سریعتر پیدا کند. این قابلیت در مستندات NF-8518 بهعنوان یکی از عملکردهای اصلی دستگاه معرفی شده است. :contentReference[oaicite:8]{index=8}

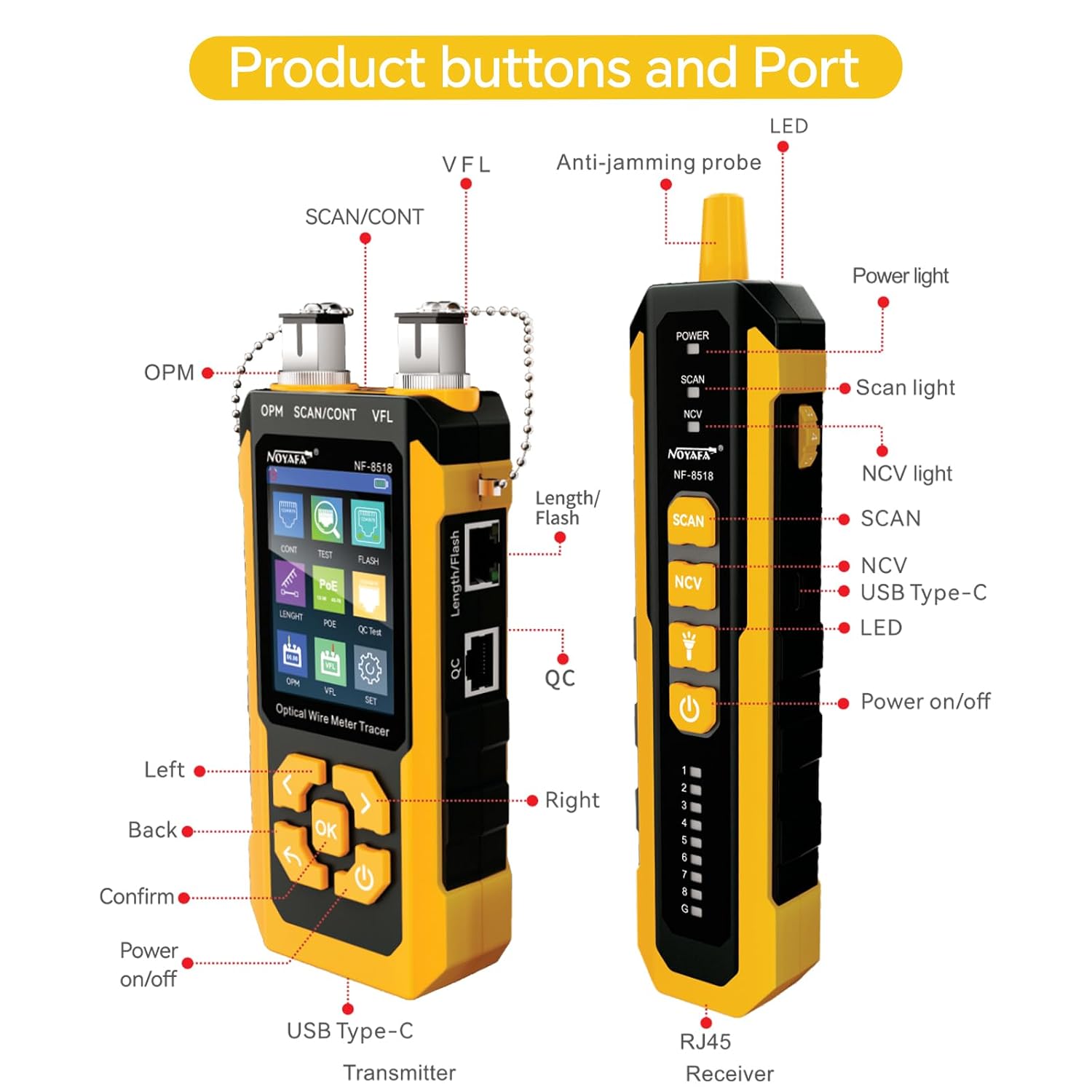

تشخیص ولتاژ بدون تماس و چراغ LED
گیرنده NF-8518 علاوه بر ردیابی کابل، به قابلیت NCV یا تشخیص ولتاژ بدون تماس مجهز است. همچنین چراغ LED داخلی برای کار در محیطهای تاریک در نظر گرفته شده است؛ قابلیتی که هنگام کار داخل رک، سقف کاذب، اتاق تجهیزات یا مسیرهای کمنور میتواند کاربردی باشد. :contentReference[oaicite:9]{index=9}
باتری داخلی و شارژ Type-C
NF-8518 از باتری لیتیومی پلیمری 3.7V با ظرفیت 1500mAh استفاده میکند و شارژ دستگاه از طریق درگاه Type-C انجام میشود. در مستندات منتشرشده، زمان کارکرد تا 10 ساعت نیز ذکر شده است؛ این مقدار به نوع استفاده و شرایط کاری بستگی دارد و نباید بهعنوان زمان ثابت برای تمام سناریوها در نظر گرفته شود. :contentReference[oaicite:10]{index=10}
کاربردهای محصول
- عیبیابی و نگهداری شبکههای LAN و Ethernet
- پیدا کردن کابل شبکه در میان کابلهای متعدد
- بررسی پیوستگی و کیفیت کابلهای RJ45
- بررسی کیفیت پرس سوکتهای شبکه
- اندازهگیری طول کابل در پروژههای کابلکشی
- شناسایی پورت مرتبط روی سوئیچ و تجهیزات شبکه
- بررسی وضعیت تغذیه PoE در پروژههای دوربین مداربسته و تجهیزات شبکه
- اندازهگیری توان نوری لینکهای فیبر نوری
- بررسی اولیه خرابیهای قابل مشاهده در فیبر با VFL
- عیبیابی و نگهداری پروژههای FTTH و فیبر نوری
- استفاده در رکهای شبکه، دیتاسنترها و اتاقهای تجهیزات
- پروژههای مخابراتی، کابلکشی ساختاریافته و نگهداری زیرساخت شبکه
مناسب چه کسانی است؟
- تکنسینهای شبکه و زیرساخت
- تکنسینهای فیبر نوری و FTTH
- نصابان دوربین مداربسته تحت شبکه
- پیمانکاران کابلکشی شبکه
- تیمهای نگهداری و پشتیبانی شبکه
- متخصصان مخابرات و پروژههای ارتباطی
- تکنسینهای دیتاسنتر و اتاق سرور
- شرکتهای اجرای پروژههای شبکه و فیبر نوری
تجربه استفاده و ارزش خرید
مزیت اصلی NF-8518 زمانی مشخص میشود که تکنسین با چند نوع مشکل مختلف در یک پروژه روبهرو است. بهجای اینکه برای ردیابی کابل، تست طول، بررسی PoE، اندازهگیری توان فیبر و VFL چند ابزار جداگانه حمل شود، بخش قابل توجهی از این عملیات در یک کیت قابل حمل جمع شده است.
وجود نمایشگر رنگی، گیرنده مستقل، باتری قابل شارژ Type-C و مجموعهای از حالتهای تست باعث میشود دستگاه برای کارهای میدانی مناسب باشد. ترکیب OPM و VFL با تستر شبکه نیز برای تکنسینی که همزمان با کابل مسی و فیبر نوری سروکار دارد، ارزش عملی بیشتری ایجاد میکند. :contentReference[oaicite:11]{index=11}
با این حال، NF-8518 را نباید جایگزین تمام تجهیزات تخصصی شبکه و فیبر دانست. برای مثال، OPM جای OTDR را نمیگیرد و برای تحلیل کامل مسیر فیبر، تعیین فاصله دقیق رخدادها و تهیه نمودار لینک همچنان به OTDR تخصصی نیاز است.
نکات مهم قبل از خرید
- اگر هدف شما اندازهگیری توان نوری است، طول موجهای موردنیاز پروژه را با ۱۰ طول موج پشتیبانیشده دستگاه تطبیق دهید.
- NF-8518 دارای VFL است، اما VFL جایگزین OTDR برای اندازهگیری فاصله تا خرابی و تحلیل کامل لینک نیست.
- برای پروژههای PoE، مشخصات استاندارد مورد استفاده در شبکه را با پشتیبانی دستگاه از IEEE 802.3af، IEEE 802.3at و حالت Non-Standard تطبیق دهید.
- برای اندازهگیری طول کابل، نوع کابل و شرایط واقعی اتصال میتواند بر نتیجه اثر بگذارد؛ بنابراین مقدار نمایشدادهشده را متناسب با شرایط پروژه تفسیر کنید.
- برای اندازهگیری OPM، تمیز بودن کانکتور و پورت نوری اهمیت زیادی دارد و آلودگی سطح کانکتور میتواند باعث ناپایداری یا خطای اندازهگیری شود. :contentReference[oaicite:12]{index=12}
مشخصات فنی
| ویژگی | مشخصات |
|---|---|
| برند | NOYAFA |
| مدل | NF-8518 |
| نوع محصول | تستر چندکاره شبکه و فیبر نوری / Optical Wire Meter Tracer |
| OPM | دارد |
| طول موجهای OPM | 850nm، 980nm، 1270nm، 1300nm، 1310nm، 1490nm، 1550nm، 1577nm، 1625nm، 1650nm |
| محدوده اندازهگیری OPM | -70 تا +6 dBm |
| دقت OPM | ±0.5 dB |
| VFL | دارد، توان 10mW |
| حالتهای VFL | نور ثابت، چشمکزن آهسته، چشمکزن سریع |
| اندازهگیری طول کابل | 5 تا 350 متر |
| تست SCAN | دارد |
| تست CONT | دارد |
| تست Crimping | دارد |
| Port Flash | دارد |
| تست PoE | دارد |
| استانداردهای PoE | IEEE 802.3af، IEEE 802.3at و Non-Standard |
| روشهای تغذیه PoE | End Span، Mid Span و 8-pin |
| محافظت RJ45 | Anti-burn تا 60V طبق مستندات فنی |
| NCV | دارد، روی گیرنده |
| چراغ LED | دارد |
| باتری | 3.7V، 1500mAh، لیتیوم پلیمری |
| درگاه شارژ | USB Type-C |
| ابعاد فرستنده | 164 × 71 × 34 میلیمتر |
| ابعاد گیرنده | 198 × 45 × 28 میلیمتر |
| نمایشگر | نمایشگر رنگی |
| وزن بسته | حدود 1.28 پوند، معادل حدود 580 گرم |
مشخصات جدول بر اساس مستندات فنی منتشرشده برای NF-8518 گردآوری شدهاند. در برخی فهرستهای فروش، تعداد طول موجهای OPM یا محدوده تست کابل متفاوت ذکر شده است؛ مشخصات بالا بر اساس نسخههای فنی مفصلتر مربوط به NF-8518 انتخاب شدهاند. :contentReference[oaicite:13]{index=13}
مقایسه محصول
| قابلیت | تستر شبکه معمولی | NOYAFA NF-8518 |
|---|---|---|
| تست پیوستگی کابل | معمولاً دارد | دارد |
| ردیابی کابل | در مدلهای مجهز به Tone/Tracker | دارد، همراه با گیرنده |
| اندازهگیری طول کابل | معمولاً ندارد | دارد، 5 تا 350 متر |
| تست PoE | بسته به مدل | دارد |
| Port Flash | معمولاً ندارد | دارد |
| تست کیفیت Crimping | معمولاً ندارد | دارد |
| Optical Power Meter | ندارد | دارد، با ۱۰ طول موج |
| VFL | ندارد | دارد، 10mW |
| NCV | معمولاً ندارد | دارد، روی گیرنده |
| باتری قابل شارژ Type-C | بسته به مدل | دارد |
| کاربرد همزمان شبکه و فیبر | معمولاً محدود | مناسب برای هر دو حوزه |
| OTDR | معمولاً ندارد | ندارد |

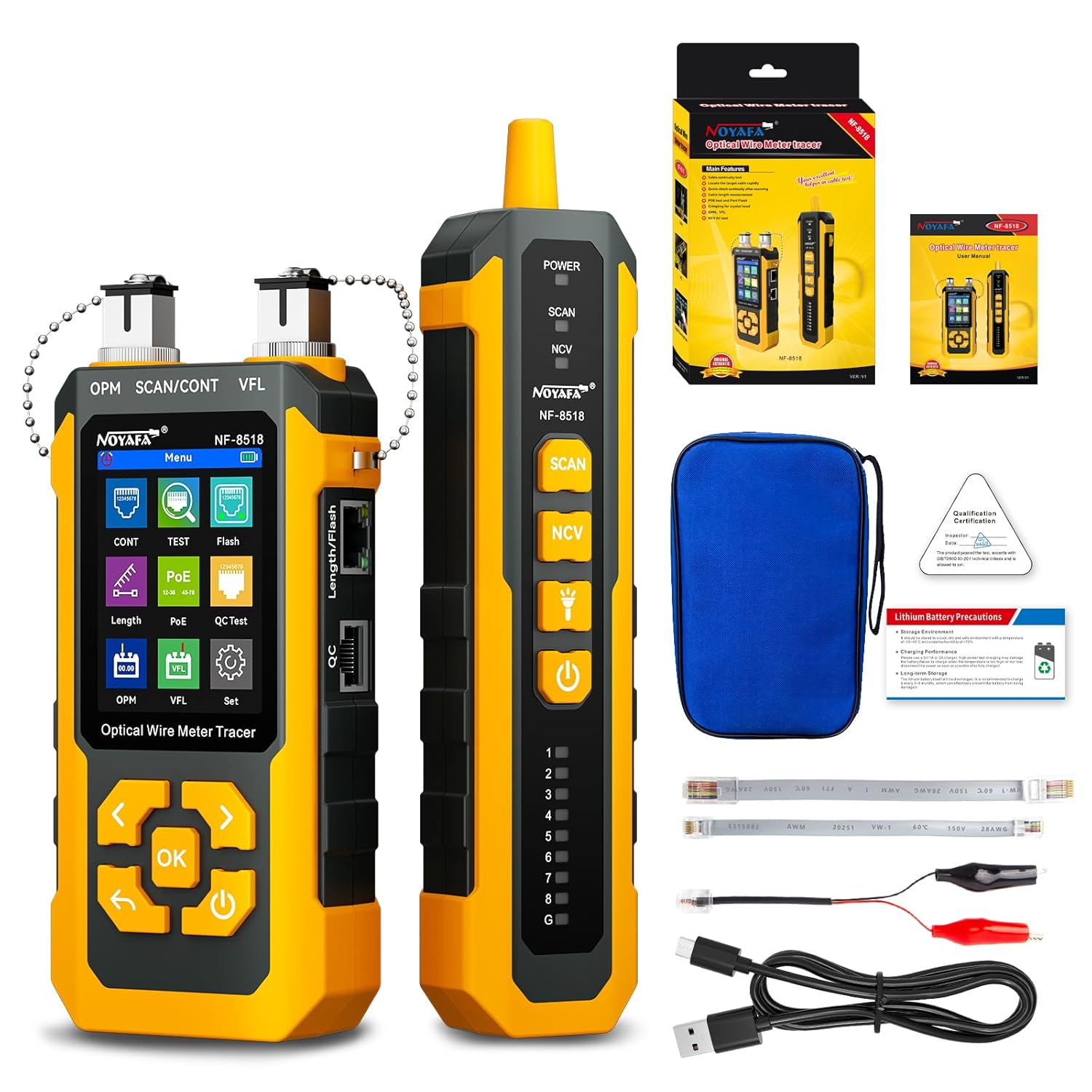

محتویات جعبه
طبق مستندات فنی منتشرشده برای NF-8518، محتویات کیت شامل تجهیزات اصلی و لوازم موردنیاز برای شروع کار است. محتویات اعلامشده شامل موارد زیر است: :contentReference[oaicite:14]{index=14}
- واحد اصلی یا Transmitter
- گیرنده یا Receiver
- کابل شارژ Type-C
- کابل آداپتور RJ45
- کابل آداپتور RJ11
- آداپتورهای کابل
- کیف حمل
- دفترچه راهنما
- مدارک و کارتهای همراه محصول
پرسشهای متداول
آیا NOYAFA NF-8518 برای تکنسینهای شبکه و فیبر نوری مناسب است؟
بله. NF-8518 برای کاربری طراحی شده که در پروژههای خود هم با کابلهای شبکه و PoE و هم با فیبر نوری سروکار دارد. وجود تستر کابل، اندازهگیری طول، Port Flash، تست PoE، OPM و VFL باعث میشود یک ابزار چندکاره برای عملیات میدانی در اختیار تکنسین قرار گیرد.
OPM دستگاه NF-8518 چه طول موجهایی را اندازهگیری میکند؟
طبق مستندات فنی منتشرشده، OPM از ۱۰ طول موج 850، 980، 1270، 1300، 1310، 1490، 1550، 1577، 1625 و 1650 نانومتر پشتیبانی میکند. محدوده اندازهگیری -70 تا +6 dBm و دقت اعلامشده ±0.5 dB است.
آیا NF-8518 میتواند جایگزین OTDR شود؟
خیر. NF-8518 دارای OPM و VFL است و برای اندازهگیری توان نوری و پیدا کردن برخی ایرادهای قابل مشاهده در فیبر بسیار کاربردی است، اما OTDR نیست. برای تعیین فاصله دقیق تا رخداد، مشاهده Event و تحلیل کامل مسیر فیبر باید از OTDR تخصصی استفاده شود.
آیا NF-8518 برای تست PoE دوربینهای مداربسته و تجهیزات شبکه کاربرد دارد؟
بله. در مشخصات فنی دستگاه پشتیبانی از IEEE 802.3af، IEEE 802.3at و حالت Non-Standard برای تست PoE ذکر شده است. با این حال، پیش از استفاده در پروژههای خاص بهتر است استاندارد PoE تجهیز موردنظر و شرایط اتصال را با مشخصات دستگاه تطبیق دهید.
جمعبندی
NOYAFA NF-8518 برای کاربری ساخته شده که به یک تستر ساده RJ45 محدود نیست و در پروژههای واقعی با مجموعهای از وظایف شبکه و فیبر نوری روبهرو میشود. OPM دهطولموج، VFL، تست طول کابل، SCAN، CONT، Crimping Test، Port Flash، PoE و NCV مجموعهای از قابلیتهای مهم را در یک کیت قابل حمل جمع میکنند.
اگر فعالیت شما شامل نصب و نگهداری شبکه، دوربین مداربسته، کابلکشی ساختاریافته، FTTH یا عیبیابی زیرساختهای ارتباطی است، مزیت اصلی NF-8518 کاهش نیاز به حمل چند ابزار جداگانه و دسترسی سریعتر به تستهای متداول میدانی است. برای کارهای تخصصیتر فیبر مانند تحلیل کامل مسیر و تعیین دقیق محل رخداد، همچنان باید در کنار آن از OTDR مناسب استفاده شود.
نوشاپ این مدل را برای تکنسینها و شرکتهایی پیشنهاد میکند که یک ابزار چندمنظوره برای تست شبکه و فیبر نوری میخواهند و در عین حال نیاز دارند قابلیتهای OPM، VFL و PoE را در کنار تستهای متداول کابل در اختیار داشته باشند.
