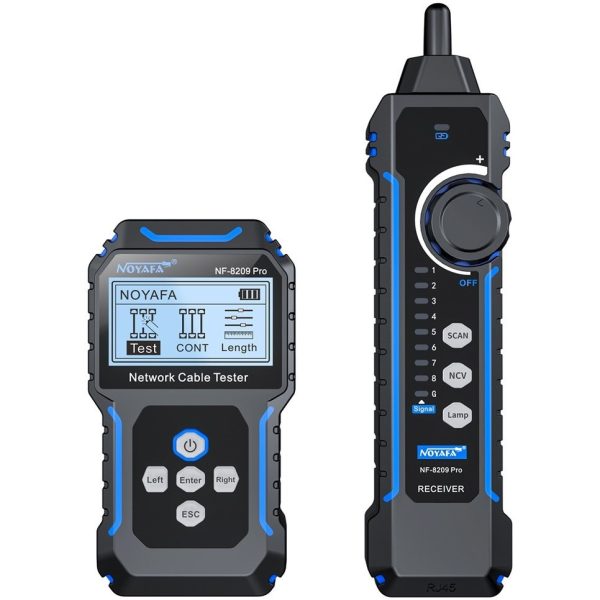

تستر شبکه نویافا مدل Noyafa NF-8209 Pro

تستر و ردیاب کابل شبکه حرفه‌ای نویافا NOYAFA NF-8209

تستر کابل شبکه NOYAFA NF-8209 یک ابزار چندمنظوره برای تست، ردیابی و عیب‌یابی کابل‌های شبکه و تلفن است که برای نصابان شبکه، دوربین مداربسته، سیستم‌های امنیتی و تکنسین‌های نگهداری طراحی شده است. این دستگاه مجموعه‌ای از قابلیت‌های کاربردی مانند ردیابی کابل، تست سیم‌بندی، تشخیص خطا، اندازه‌گیری طول کابل، تست PoE، شناسایی پورت سوئیچ و بررسی کیفیت سوکت RJ45 را در اختیار کاربر قرار می‌دهد.

یکی از نقاط قوت NF-8209 ترکیب قابلیت ردیابی کابل با گیرنده دارای Wire Mapping است. به این ترتیب، تکنسین می‌تواند ابتدا کابل موردنظر را در میان کابل‌های متعدد پیدا کند و سپس بدون نیاز به جابه‌جایی بین چند ابزار، وضعیت سیم‌بندی و خطاهای رایج کابل را بررسی کند.

این مدل همچنین از تست طول کابل‌های شبکه CAT5 و CAT6 در محدوده ۵ تا ۳۵۰ متر، تست PoE، تشخیص ولتاژ غیرتماسی NCV، تست پورت شبکه و بررسی کیفیت پرس سوکت RJ45 پشتیبانی می‌کند. طراحی قابل شارژ با USB Type-C نیز استفاده از دستگاه را برای کارهای روزمره و پروژه‌های نصب و تعمیر آسان‌تر کرده است.

🔍 معرفی محصول

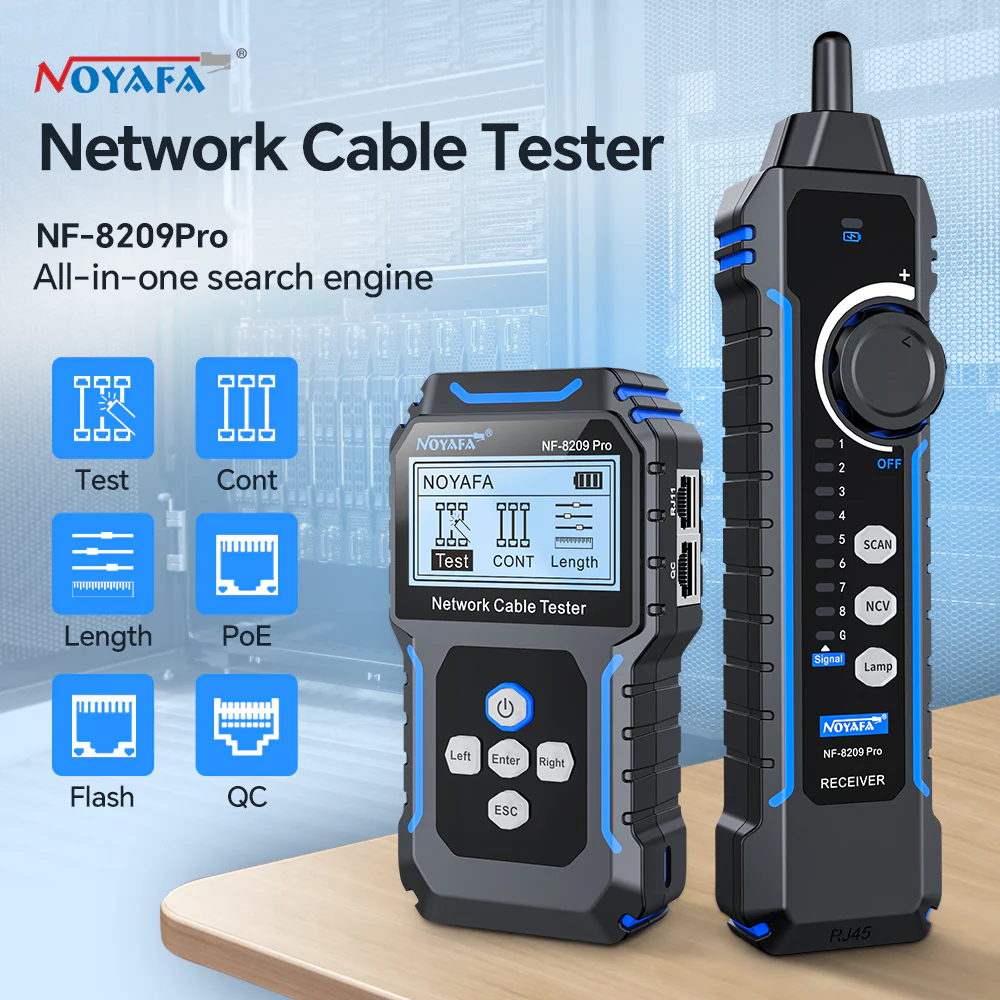

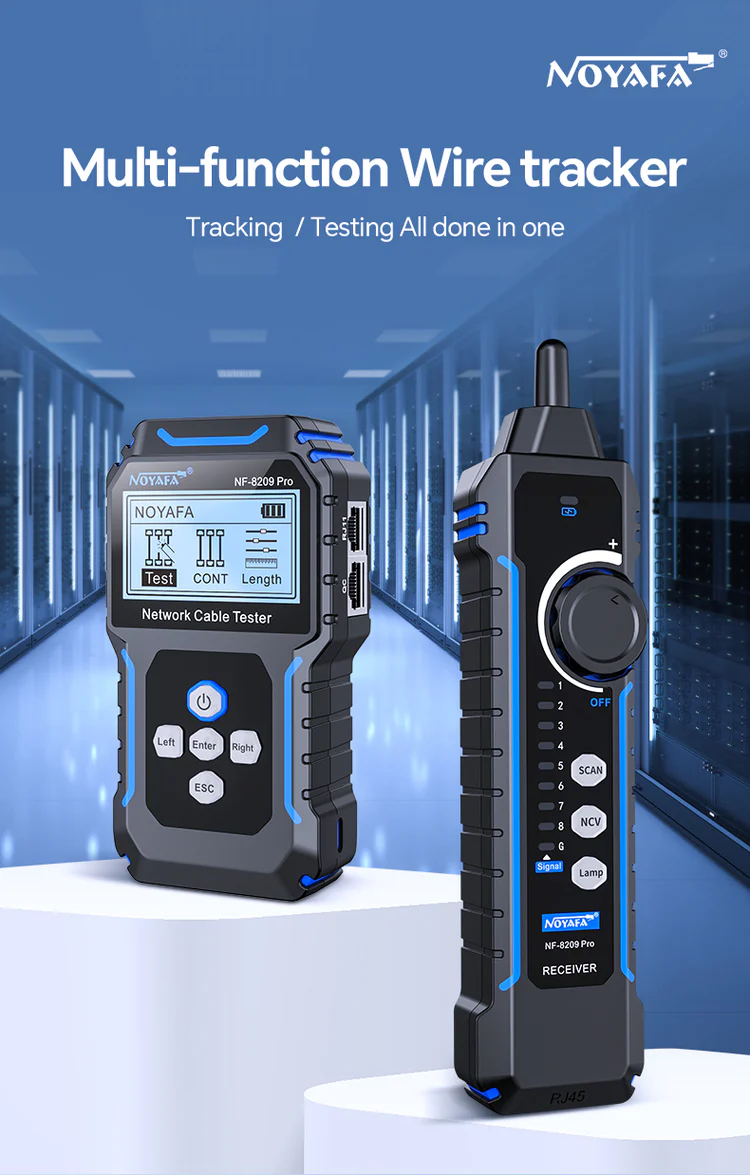

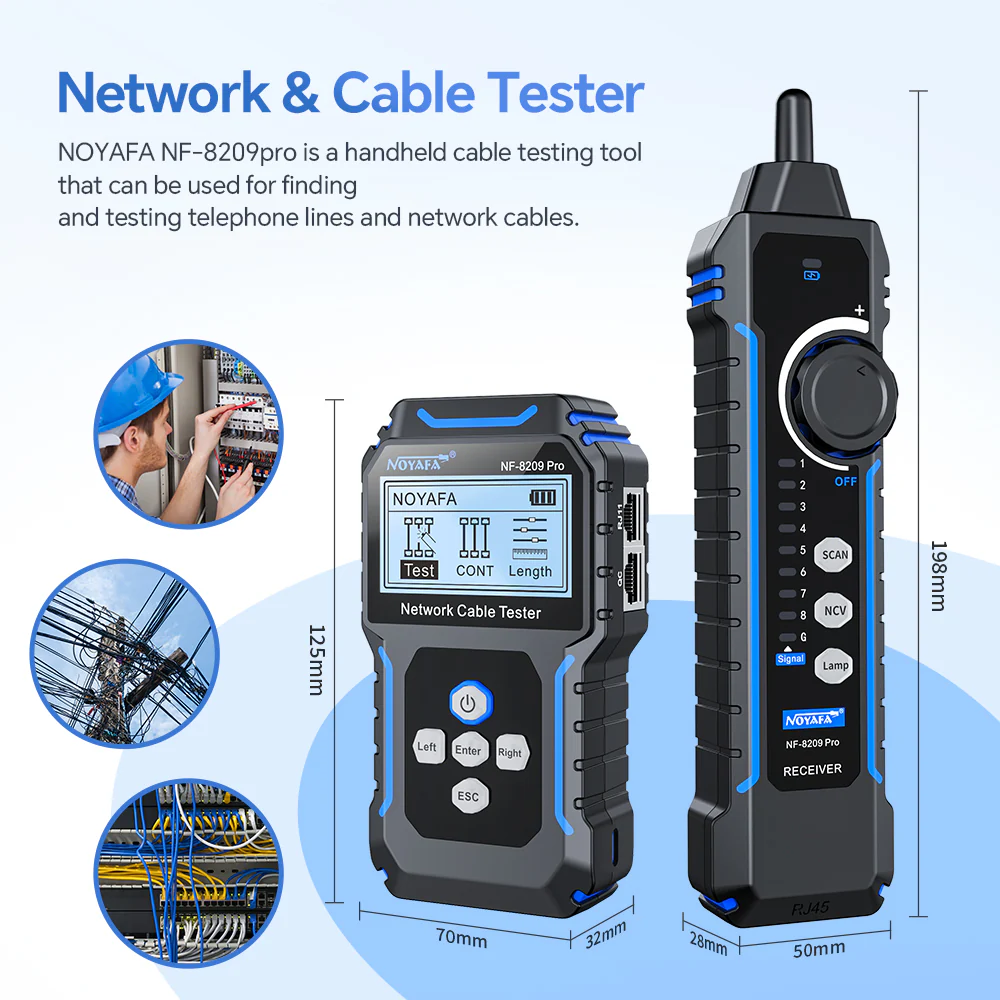

NOYAFA NF-8209 یک کیت تست و ردیابی کابل شبکه است که از فرستنده و گیرنده تشکیل شده و برای پیدا کردن کابل‌های شبکه، خطوط تلفن و برخی کابل‌های فلزی در مسیرهای طولانی یا میان دسته‌های شلوغ کابل کاربرد دارد. این دستگاه از سیگنال‌های دیجیتال و آنالوگ برای ردیابی کابل استفاده می‌کند و در نسخه Pro عملکرد ضدتداخل بهبودیافته‌ای نیز ارائه شده است.

فرستنده دستگاه برای انجام تست‌هایی مانند Wire Mapping، تست طول، PoE، Port Flash و بررسی سوکت استفاده می‌شود، در حالی که گیرنده برای ردیابی کابل و همچنین برخی تست‌های سیم‌بندی و تشخیص NCV کاربرد دارد. در مدل NF-8209 Pro، گیرنده دارای قابلیت Wire Mapping داخلی است و می‌تواند وضعیت سیم‌های کابل RJ45 را نمایش دهد.

این محصول برای محیط‌هایی که تعداد زیادی کابل در رک، تابلو، سقف کاذب یا مسیرهای تأسیسات وجود دارد، یک ابزار کاربردی محسوب می‌شود؛ زیرا به تکنسین کمک می‌کند کابل صحیح را سریع‌تر شناسایی کرده و سپس وضعیت آن را بررسی کند.

✨ ویژگی‌ها و مزایای اصلی

• ردیابی کابل با سیگنال دیجیتال و آنالوگ
• قابلیت ردیابی کابل‌های شبکه، خطوط تلفن و کابل‌های فلزی
• گیرنده دارای قابلیت Wire Mapping در نسخه NF-8209 Pro
• تشخیص خطاهای رایج کابل مانند قطعی، اتصال کوتاه و جفت‌های جابه‌جا
• نمایش وضعیت سیم‌بندی روی نمایشگر LCD ماتریسی ۱۲۸×۶۴ با نور پس‌زمینه در نسخه Pro
• اندازه‌گیری طول کابل‌های CAT5 و CAT6 از ۵ تا ۳۵۰ متر
• امکان بررسی زوج‌های مختلف کابل شامل 1-2، 3-6، 4-5 و 7-8
• تست PoE و تشخیص وضعیت تغذیه، ولتاژ، قطبیت و روش تأمین توان
• پشتیبانی از تست PoE استاندارد و روش‌های End-Span و Mid-Span
• شناسایی پورت متصل روی سوئیچ یا روتر با قابلیت Port Flash
• تست کیفیت پرس سوکت RJ45
• تشخیص ولتاژ AC بدون تماس مستقیم با قابلیت NCV

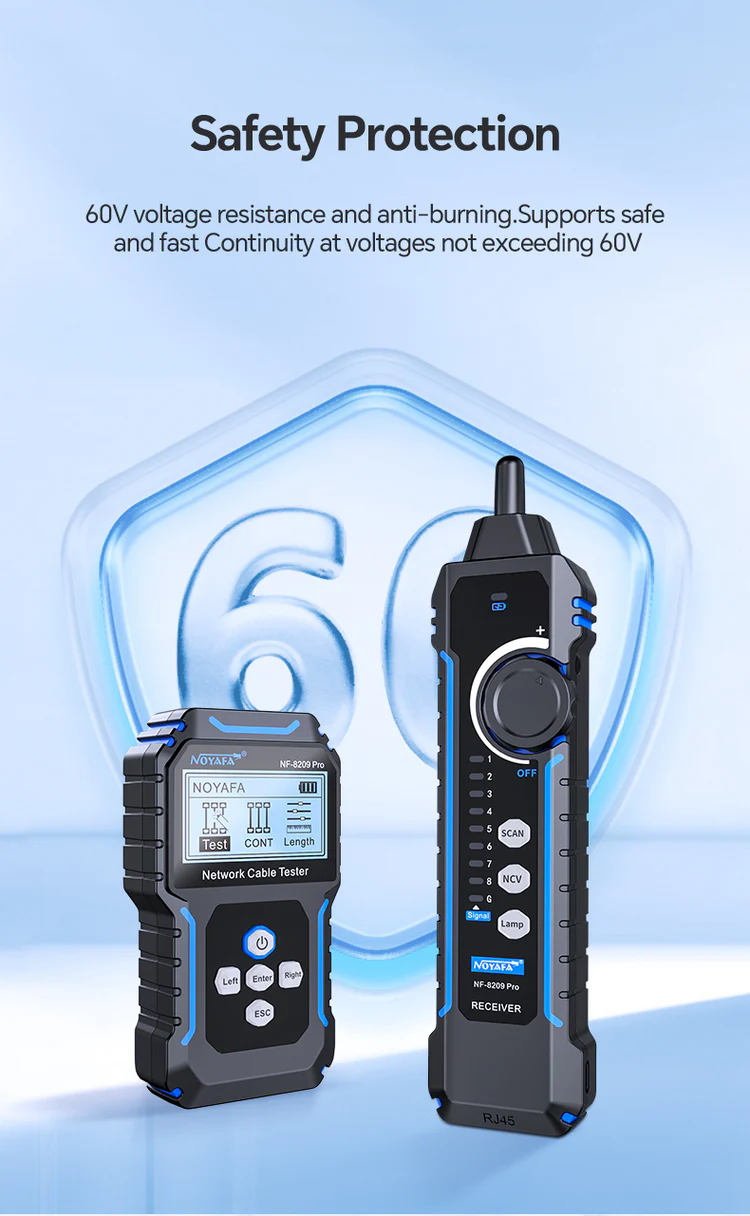

• مقاومت در برابر ولتاژ تا ۶۰ ولت برای تست Continuity در محدوده اعلام‌شده
• باتری داخلی قابل شارژ لیتیومی
• شارژ از طریق USB Type-C
• چراغ‌قوه داخلی برای کار در محیط‌های کم‌نور
• طراحی مناسب برای نصب و نگهداری شبکه

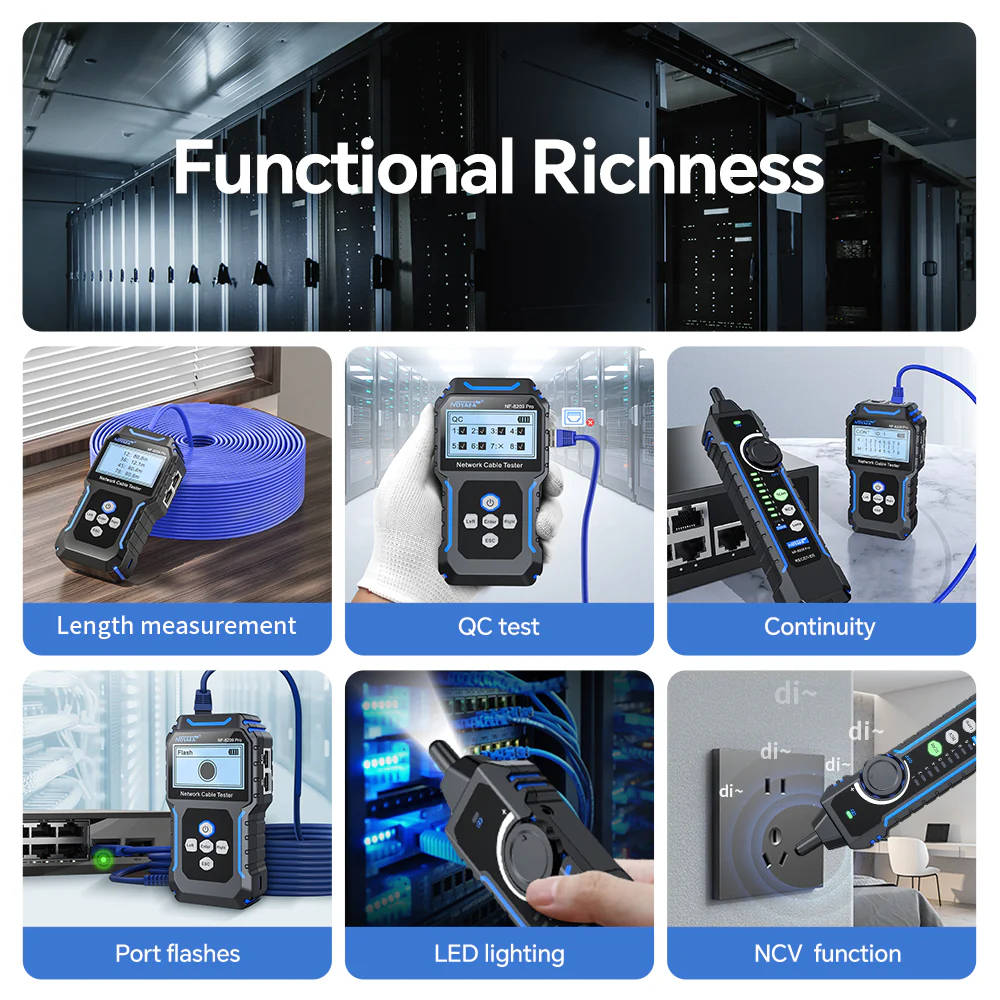

🛠️ توضیح قابلیت‌های مهم محصول

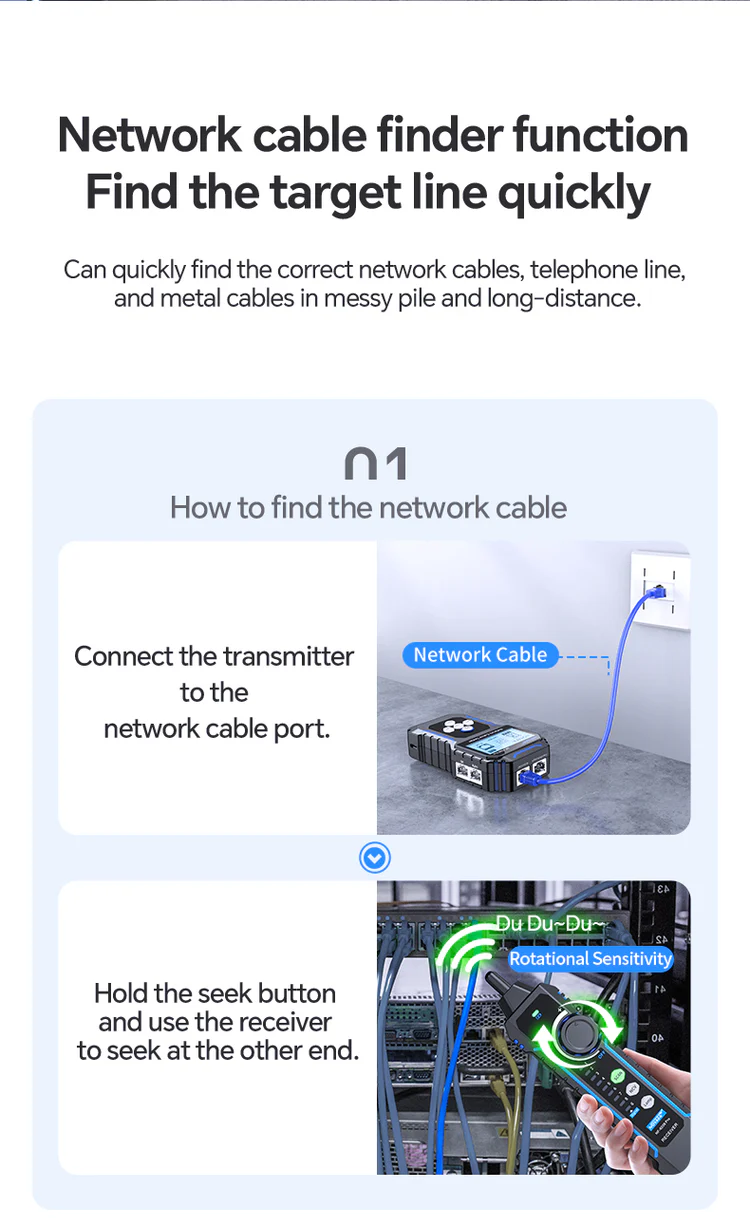

📡 ردیابی کابل شبکه و تلفن

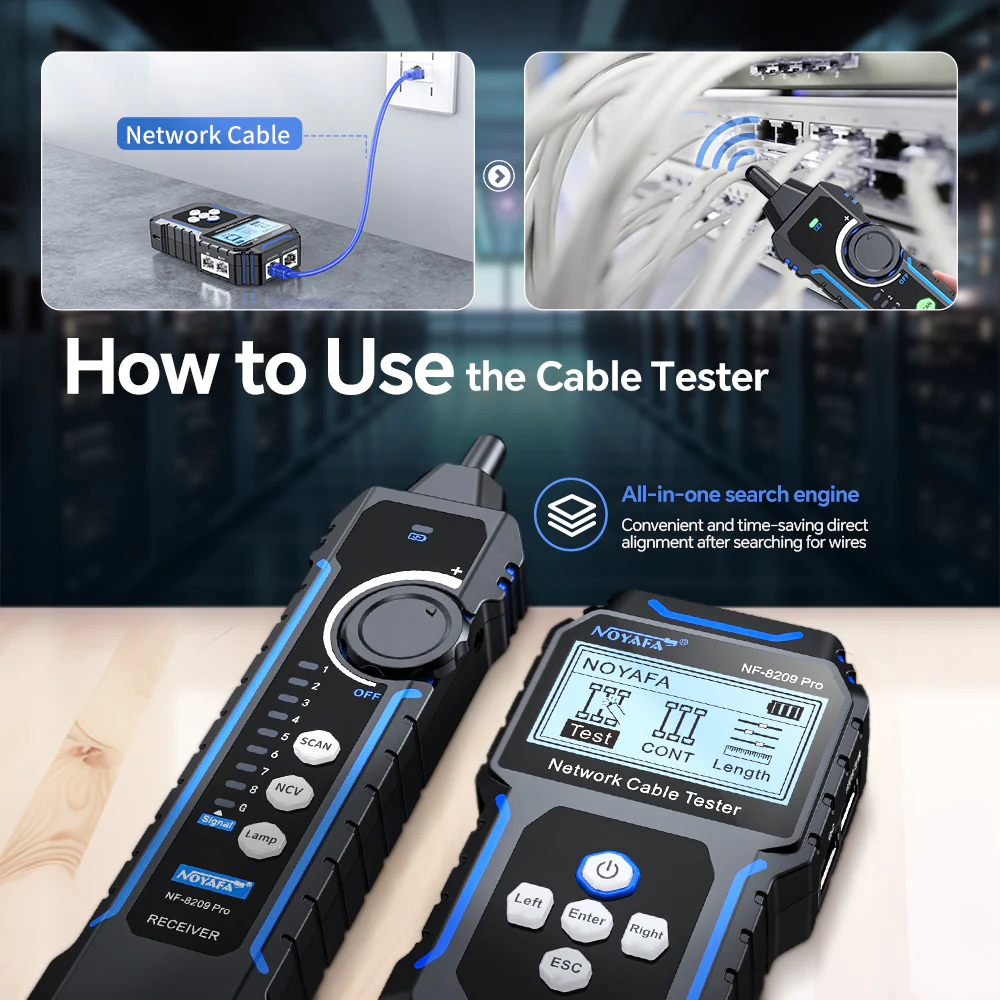

یکی از کاربردهای اصلی NF-8209 پیدا کردن کابل موردنظر در میان تعداد زیادی کابل است. با اتصال فرستنده به کابل و استفاده از گیرنده در سمت دیگر، تکنسین می‌تواند سیگنال کابل موردنظر را دنبال کند. این قابلیت در رک‌های شلوغ، مسیرهای طولانی کابل‌کشی و پروژه‌های نگهداری شبکه باعث کاهش زمان جست‌وجوی کابل می‌شود.

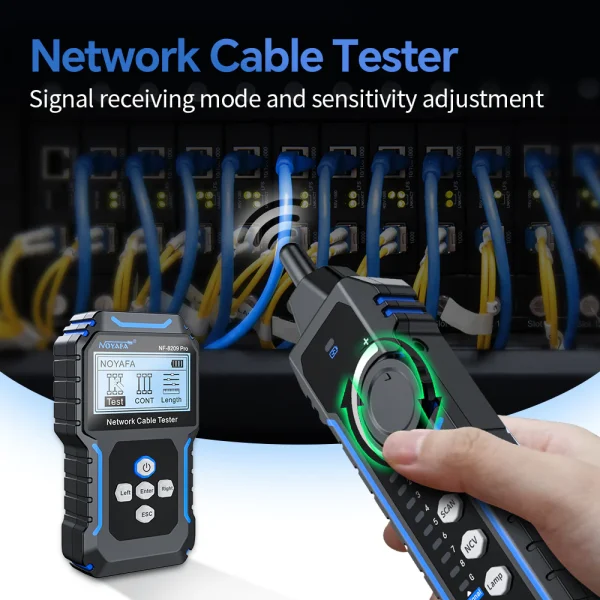

🔎 ردیابی دیجیتال و آنالوگ

در نسخه NF-8209 Pro، ردیابی دیجیتال و آنالوگ در یک کیت ترکیب شده است. این ساختار امکان استفاده از روش مناسب برای سناریوهای مختلف ردیابی را فراهم می‌کند و برای محیط‌هایی که احتمال تداخل سیگنال وجود دارد، کاربرد بیشتری دارد.

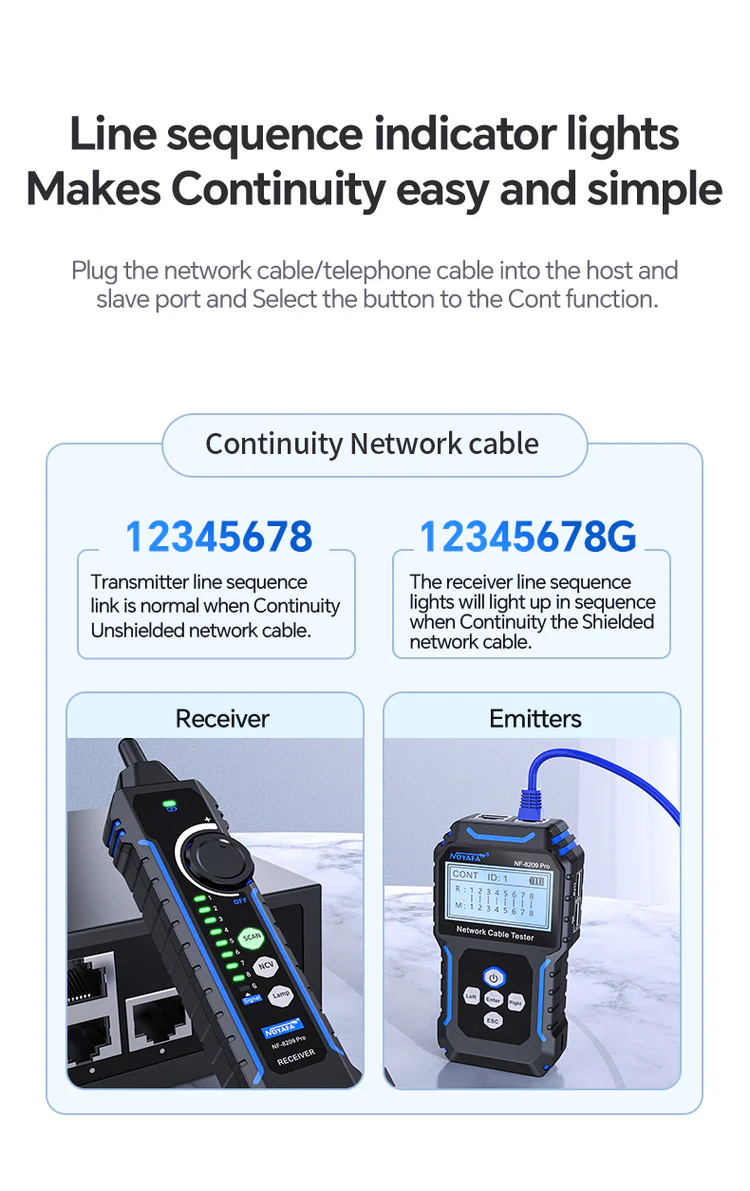

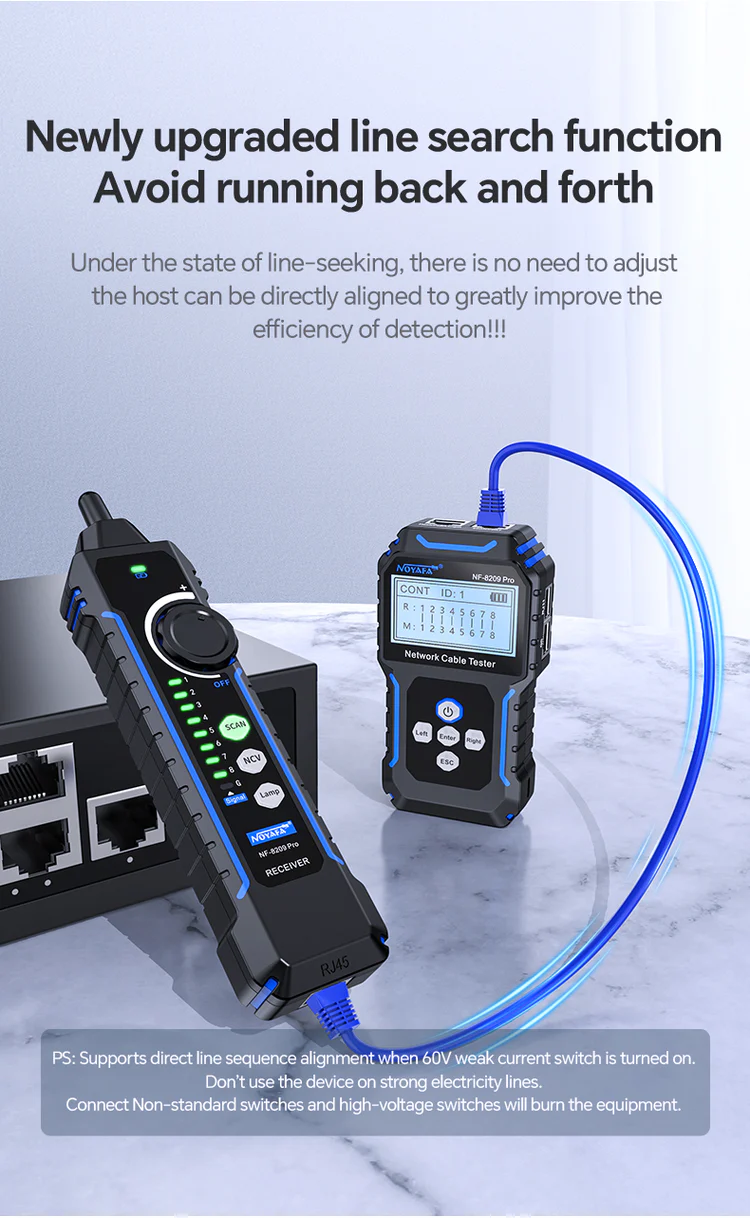

🧩 تست Wire Mapping و عیب‌یابی کابل

NF-8209 Pro گیرنده‌ای با Wire Mapping داخلی دارد. پس از شناسایی کابل، می‌توان کابل شبکه RJ45 را به درگاه مربوطه متصل کرد و وضعیت سیم‌بندی را بررسی کرد. دستگاه می‌تواند خطاهایی مانند مدار باز، اتصال کوتاه، جفت‌های متقاطع و ترتیب اشتباه سیم‌ها را شناسایی کند.

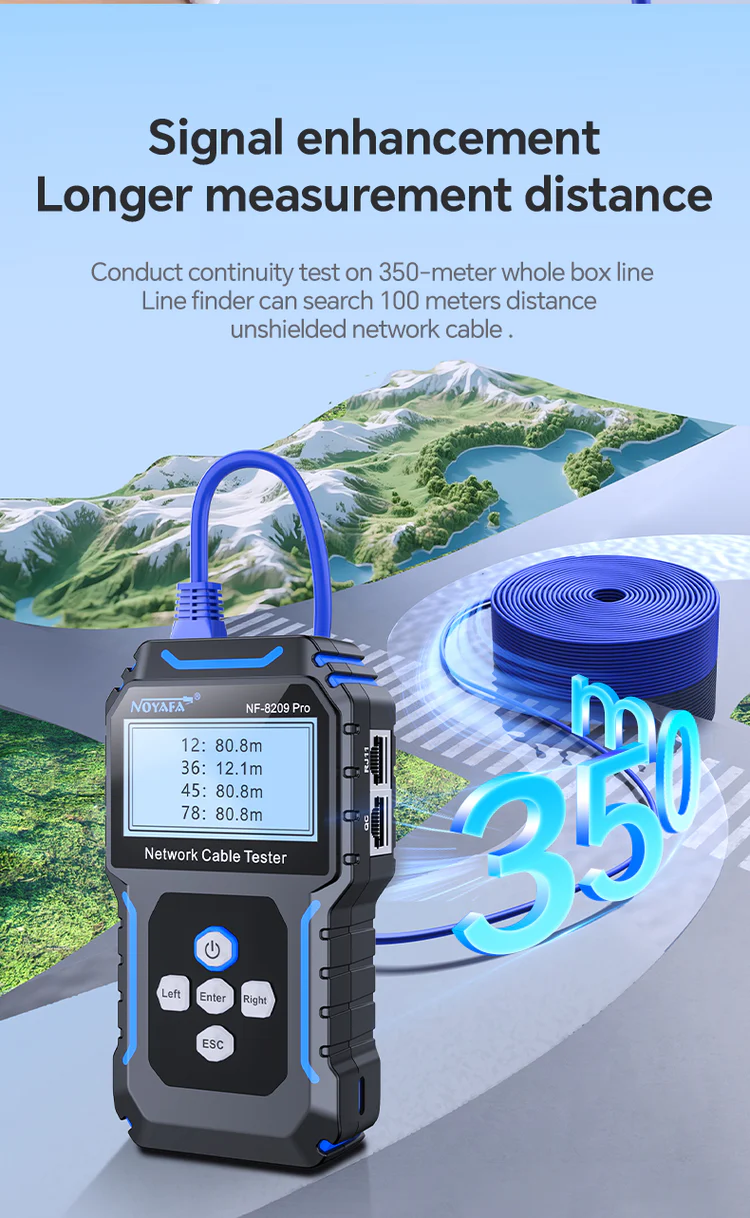

📏 اندازه‌گیری طول کابل تا ۳۵۰ متر

یکی از قابلیت‌های مهم این تستر، اندازه‌گیری طول کابل‌های CAT5 و CAT6 در محدوده ۵ تا ۳۵۰ متر است. امکان بررسی زوج‌های مختلف سیم نیز به تکنسین کمک می‌کند طول کابل یا برخی نقاط دارای قطعی و وضعیت خارج از محدوده را سریع‌تر بررسی کند.

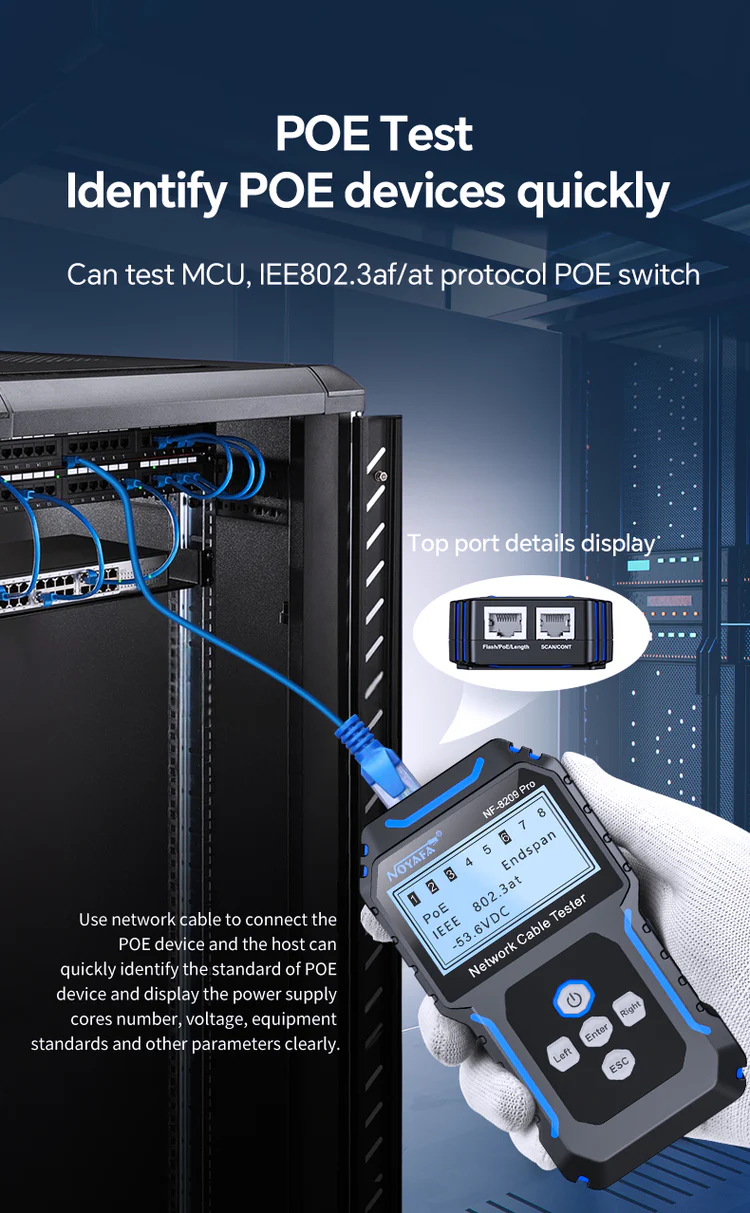

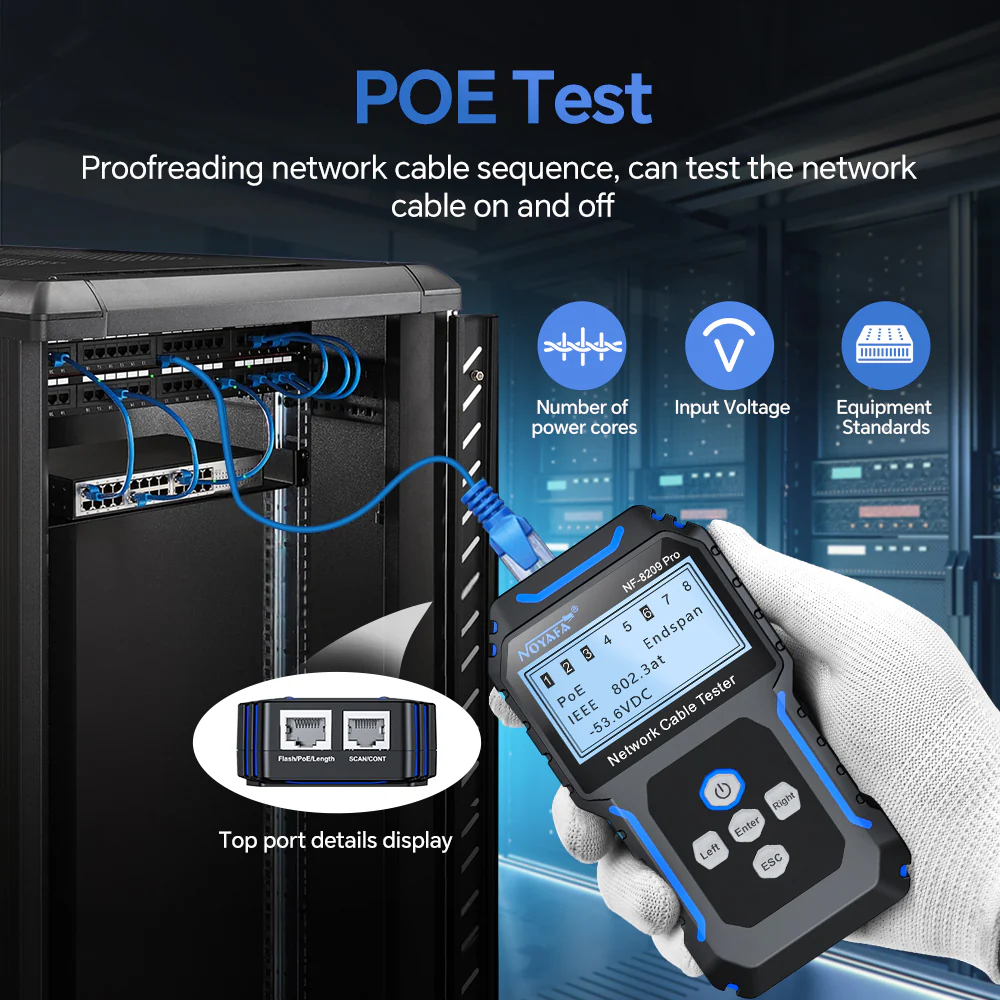

⚡ تست PoE و بررسی وضعیت تغذیه شبکه

NF-8209 برای پروژه‌هایی که از تجهیزات PoE استفاده می‌کنند، قابلیت تست وضعیت تغذیه PoE را ارائه می‌دهد. دستگاه می‌تواند وضعیت منبع PoE، ولتاژ، قطبیت و روش تأمین توان را بررسی کند و از تشخیص روش‌های مختلف تأمین برق از جمله End-Span و Mid-Span پشتیبانی می‌کند. طبق مشخصات سازنده، نسخه Pro قابلیت تست تجهیزات PoE مبتنی بر IEEE 802.3af/at را نیز دارد.

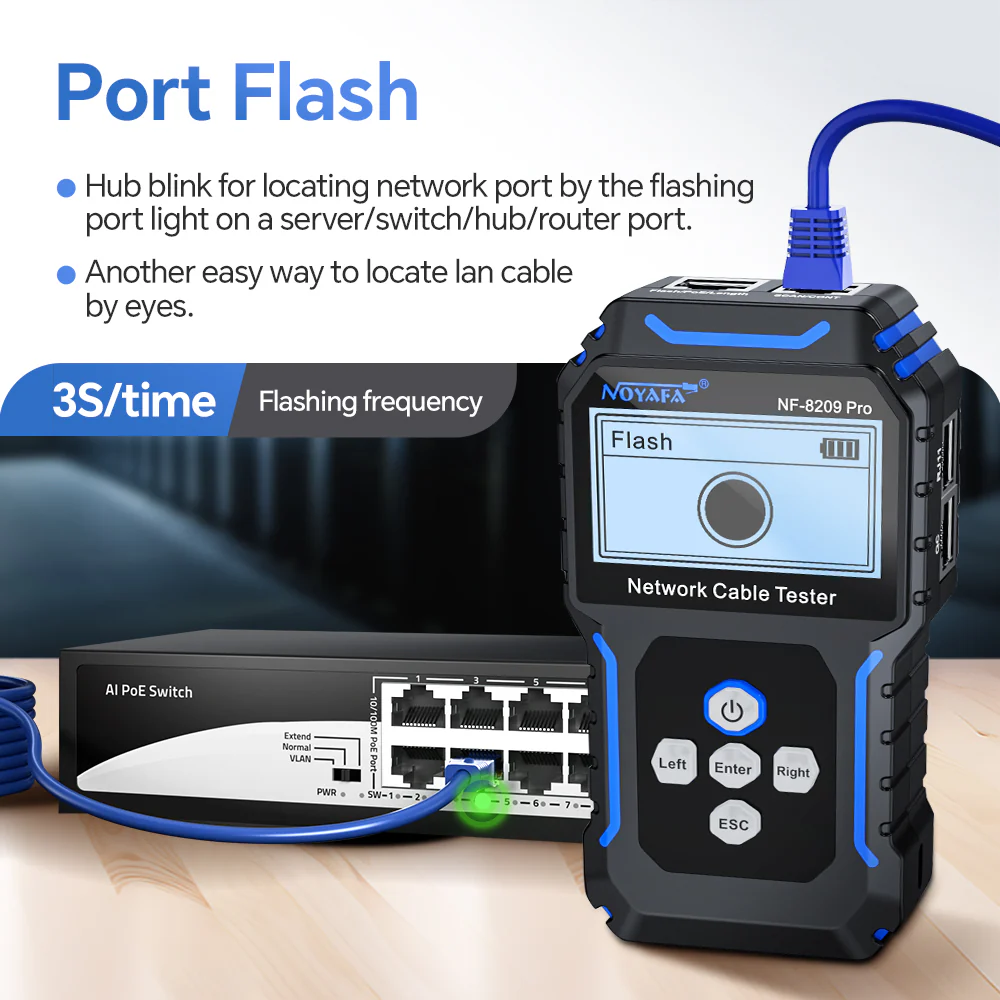

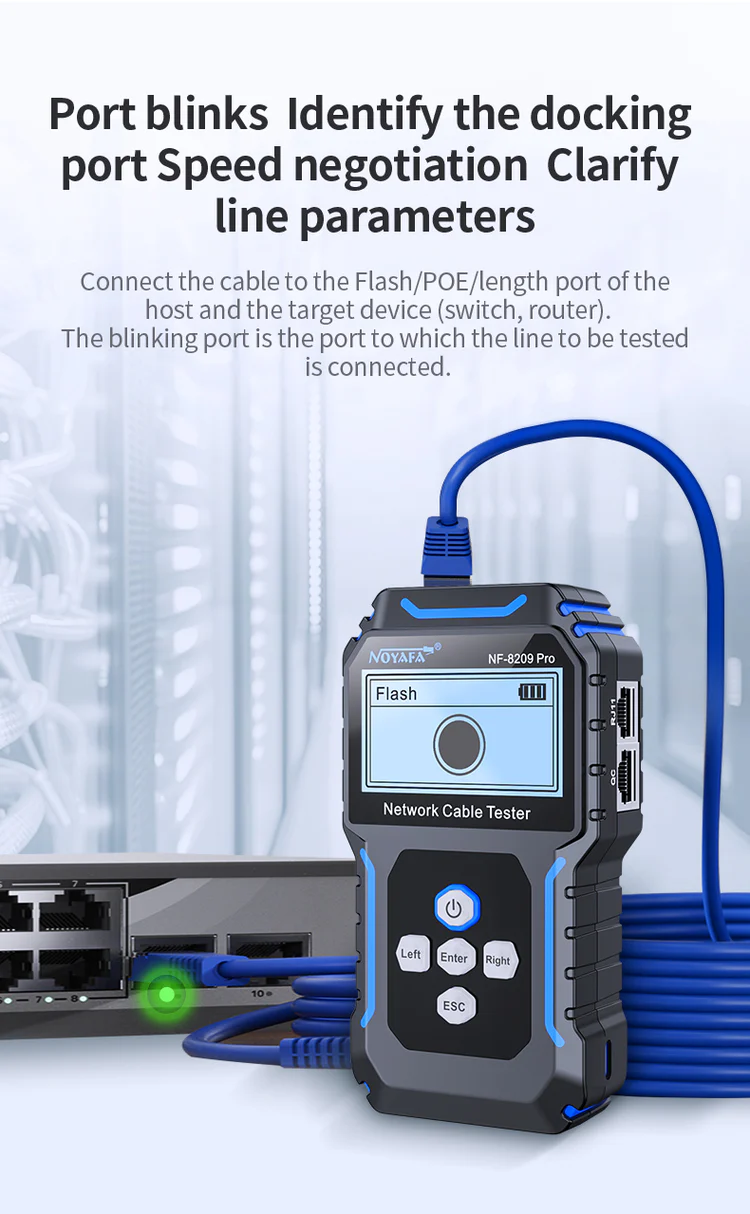

💡 شناسایی پورت سوئیچ با Port Flash

در پروژه‌هایی که چندین کابل به یک سوئیچ یا روتر متصل هستند، پیدا کردن پورت مربوط به یک کابل می‌تواند زمان‌بر باشد. قابلیت Port Flash با ایجاد وضعیت چشمک‌زن روی پورت مربوطه، به تکنسین کمک می‌کند پورت متصل به کابل موردنظر را سریع‌تر شناسایی کند.

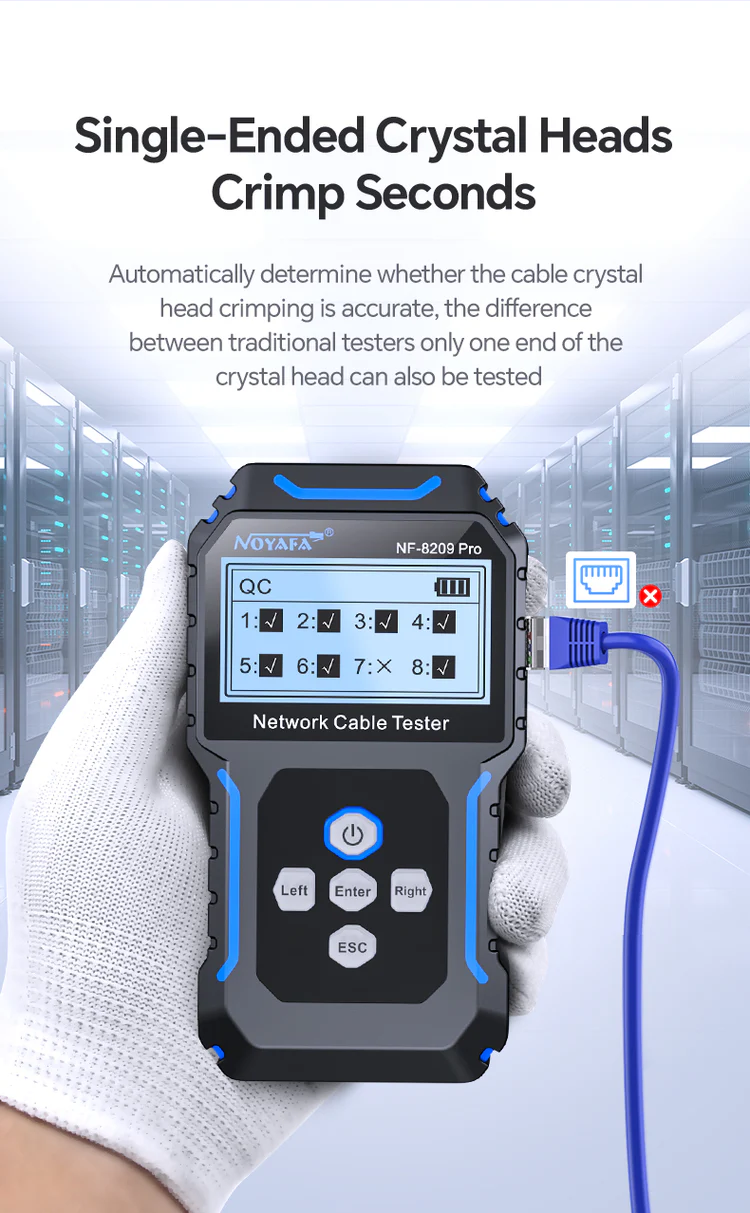

🔧 بررسی کیفیت پرس سوکت RJ45

پرس نامناسب سوکت RJ45 یکی از دلایل رایج ایجاد مشکل در لینک شبکه است. قابلیت Crimp Test در NF-8209 برای بررسی کیفیت اتصال کنتاکت‌های مسی سوکت طراحی شده و به نصاب کمک می‌کند پس از سوکت‌زنی، وضعیت اتصال را بررسی کند.

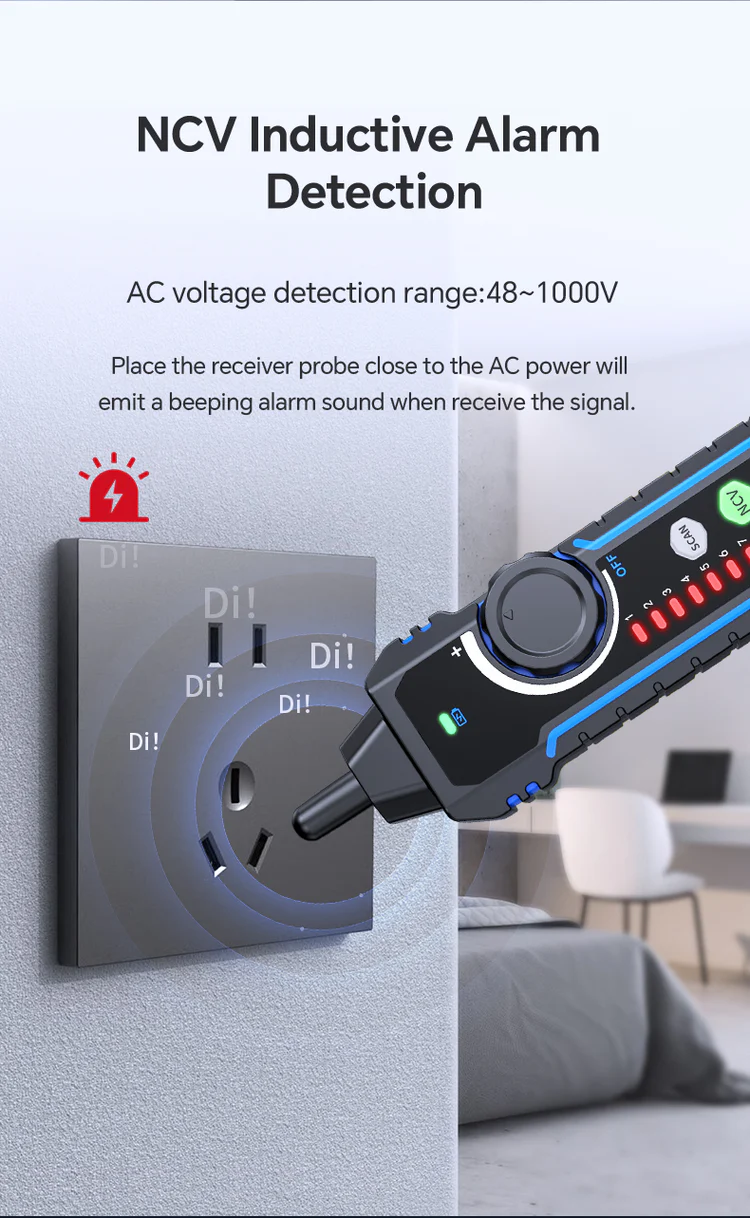

🛡️ تشخیص ولتاژ غیرتماسی NCV

گیرنده دستگاه به قابلیت NCV مجهز است. با نزدیک کردن نوک گیرنده به منبع برق AC، دستگاه در صورت دریافت سیگنال، هشدار صوتی ایجاد می‌کند. این قابلیت می‌تواند هنگام کار در محیط‌هایی که کابل‌های شبکه و برق در کنار یکدیگر قرار دارند، یک ابزار کمکی برای بررسی وجود ولتاژ باشد.

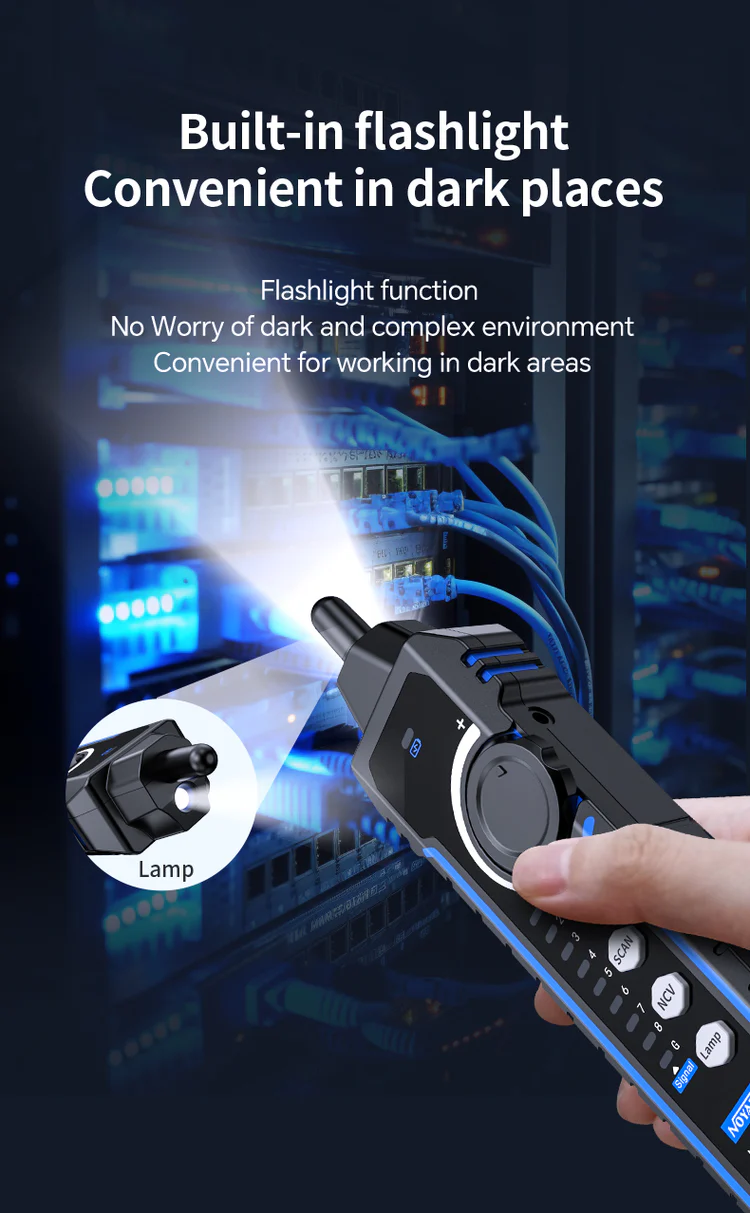

🔦 چراغ‌قوه داخلی برای محیط‌های تاریک

NF-8209 دارای چراغ‌قوه داخلی است تا کاربر هنگام بررسی کابل‌ها در رک، سقف کاذب، کمد شبکه یا محیط‌های کم‌نور دید بهتری داشته باشد. این ویژگی ساده اما کاربردی می‌تواند در پروژه‌های نصب و عیب‌یابی میدانی مفید باشد.

🔋 باتری داخلی و شارژ Type-C

فرستنده و گیرنده دستگاه دارای باتری داخلی قابل شارژ لیتیومی هستند و از شارژ Type-C پشتیبانی می‌کنند. این ویژگی استفاده از دستگاه را برای تکنسین‌هایی که به‌صورت مداوم در محل پروژه فعالیت می‌کنند، راحت‌تر می‌کند و نیاز به استفاده مداوم از باتری‌های یک‌بارمصرف را کاهش می‌دهد.

🏗️ کاربردهای محصول

• نصب و عیب‌یابی شبکه‌های کامپیوتری
• تست کابل‌های CAT5 و CAT6
• ردیابی کابل‌های شبکه در رک و مسیرهای کابل‌کشی

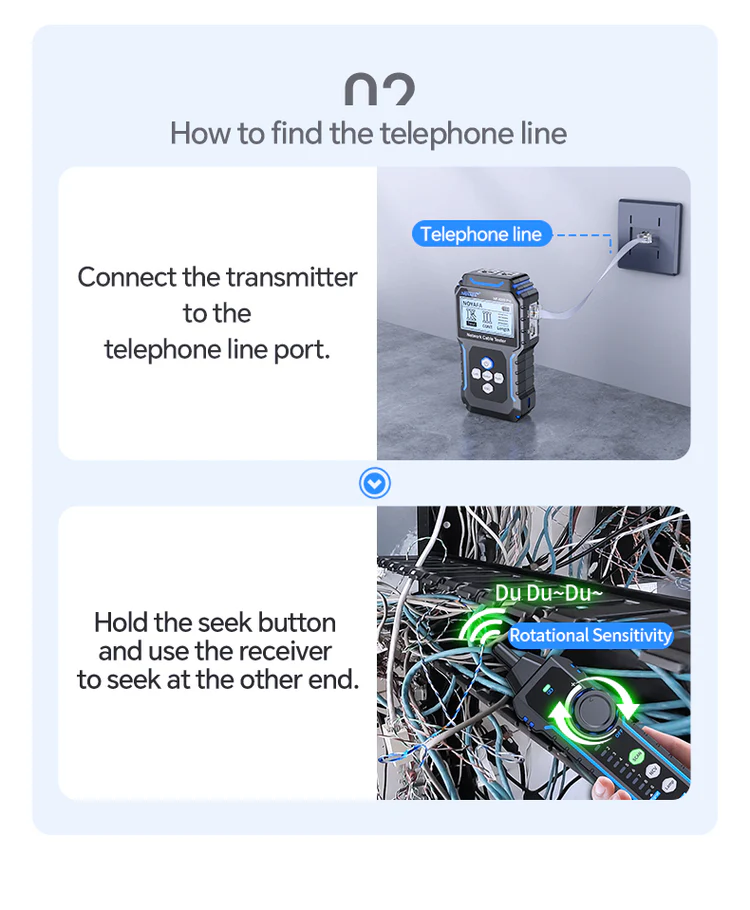

• پیدا کردن کابل تلفن در میان کابل‌های متعدد
• بررسی ترتیب سیم‌های کابل RJ45
• تشخیص مدار باز، اتصال کوتاه و جفت‌های جابه‌جا
• اندازه‌گیری طول کابل شبکه تا ۳۵۰ متر
• تست تجهیزات و کابل‌های PoE
• شناسایی پورت متصل روی سوئیچ یا روتر
• بررسی کیفیت پرس سوکت RJ45
• نگهداری و عیب‌یابی شبکه‌های سازمانی
• نصب و نگهداری زیرساخت شبکه دوربین‌های مداربسته IP
• کار در رک‌های شبکه و اتاق سرور
• پروژه‌های کابل‌کشی ساخت‌یافته
• تعمیر و نگهداری تأسیسات ارتباطی

برای مثال، در یک پروژه دوربین مداربسته IP که چندین کابل شبکه از رک به نقاط مختلف ساختمان کشیده شده است، تکنسین می‌تواند با NF-8209 کابل مربوط به یک دوربین را پیدا کند، سپس سیم‌بندی آن را بررسی کرده و در صورت نیاز طول کابل و وضعیت PoE را نیز کنترل کند.

👨‍🔧 مناسب چه کسانی است؟

NOYAFA NF-8209 برای افرادی مناسب است که به‌صورت حرفه‌ای با کابل‌کشی، نصب تجهیزات شبکه و عیب‌یابی ارتباطات کابلی سروکار دارند. ترکیب چند قابلیت در یک ابزار باعث می‌شود تکنسین برای بسیاری از تست‌های روزمره به ابزارهای جداگانه کمتری نیاز داشته باشد.

• نصابان شبکه و تجهیزات اکتیو
• نصابان دوربین مداربسته تحت شبکه
• تکنسین‌های شبکه و IT
• تکنسین‌های رک و اتاق سرور
• نصابان سیستم‌های امنیتی
• برق‌کاران و تکنسین‌های تأسیسات ارتباطی
• پیمانکاران کابل‌کشی ساخت‌یافته
• تکنسین‌های تعمیر و نگهداری شبکه
• شرکت‌های نصب و پشتیبانی شبکه
• تکنسین‌های مراکز داده و زیرساخت ارتباطی

📋 مشخصات فنی

⚖️ مقایسه محصول

🎯 جمع‌بندی

NOYAFA NF-8209 یک تستر ساده صرفاً برای بررسی اتصال کابل نیست؛ بلکه یک ابزار چندمنظوره برای ردیابی، تست و عیب‌یابی زیرساخت کابل‌کشی شبکه است. امکان پیدا کردن کابل، بررسی سیم‌بندی، اندازه‌گیری طول، تست PoE، شناسایی پورت سوئیچ، بررسی سوکت RJ45 و تشخیص NCV، مجموعه‌ای از قابلیت‌های کاربردی را در اختیار تکنسین قرار می‌دهد.

اگر در پروژه‌های نصب دوربین مداربسته IP، شبکه، رک، سوئیچ، کابل‌کشی ساخت‌یافته یا تعمیر و نگهداری شبکه فعالیت می‌کنید، NF-8209 می‌تواند بخش مهمی از تست‌های روزمره شما را در یک ابزار قابل‌حمل جمع کند. به‌خصوص در نسخه NF-8209 Pro، ترکیب ردیابی دیجیتال و آنالوگ با گیرنده دارای Wire Mapping، تست طول تا ۳۵۰ متر و قابلیت‌های تکمیلی مانند PoE، Port Flash، Crimp Test و NCV، این مدل را به گزینه‌ای کاربردی برای کار حرفه‌ای تبدیل می‌کند.
