تستر و ردیاب کابل شبکه NOYAFA NF-801 | Wire Tracker RJ45 و RJ11
تستر و ردیاب کابل NOYAFA NF-801 یک ابزار تخصصی برای شناسایی و ردیابی کابلهای ناشناخته در میان تعداد زیادی کابل، بررسی پیوستگی کابل شبکه و تشخیص برخی خطاهای سیمکشی است. این دستگاه از کانکتورهای RJ45 و RJ11 پشتیبانی میکند و امکان ردیابی سیمهای شبکه، تلفن و برخی کابلهای فلزی را فراهم میسازد.
NF-801 برای تکنسینهای شبکه و مخابرات، نصابان دوربین مداربسته و متخصصانی که با کابلکشی و نگهداری زیرساخت شبکه سروکار دارند طراحی شده است. ترکیب فرستنده و گیرنده، تنظیم حساسیت، تست Wiremap، هشدار ولتاژ پایین، هدفون و چراغ LED باعث میشود عیبیابی کابل در رک، اتاق تجهیزات و محیطهای کمنور سادهتر انجام شود.
یکی از نکات مهم این مدل، امکان تشخیص کابل از میان چندین کابل مشابه است؛ قابلیتی که در پروژههای کابلکشی و رکهای شلوغ میتواند زمان موردنیاز برای پیدا کردن مسیر صحیح کابل را کاهش دهد.
معرفی تستر و ردیاب کابل NOYAFA NF-801

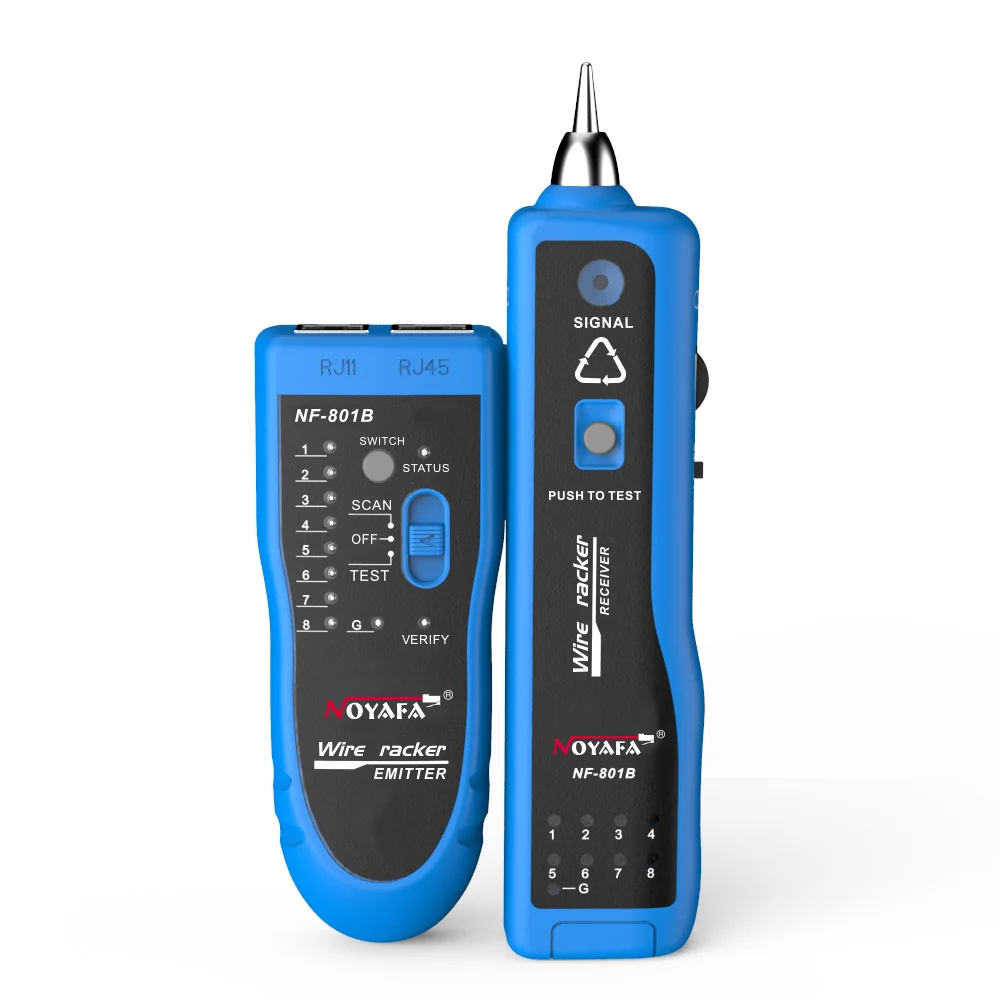

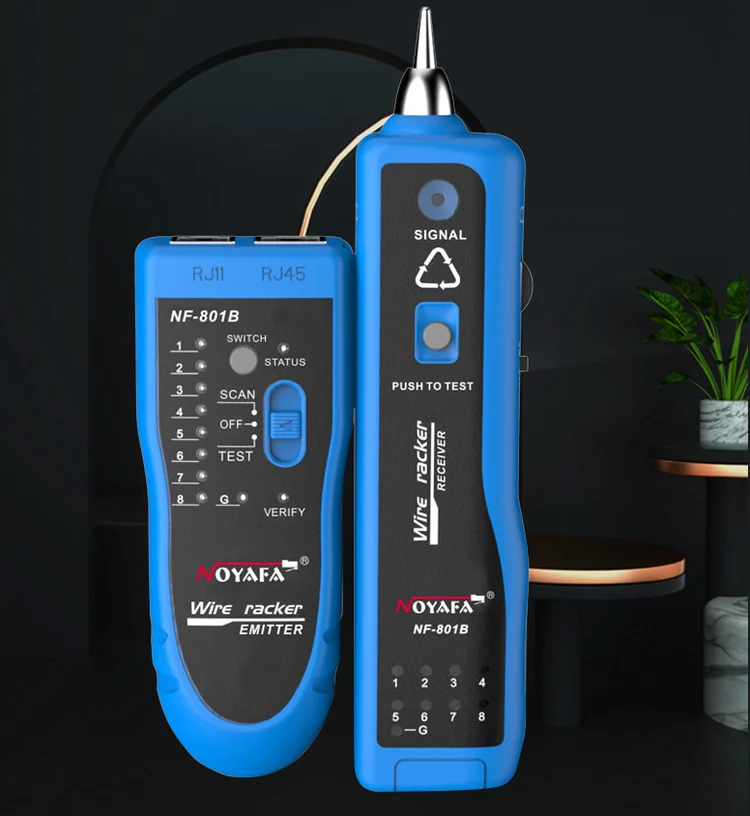

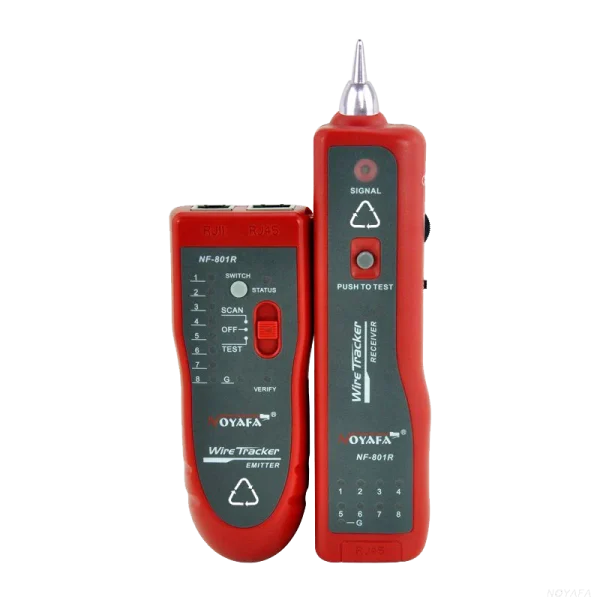

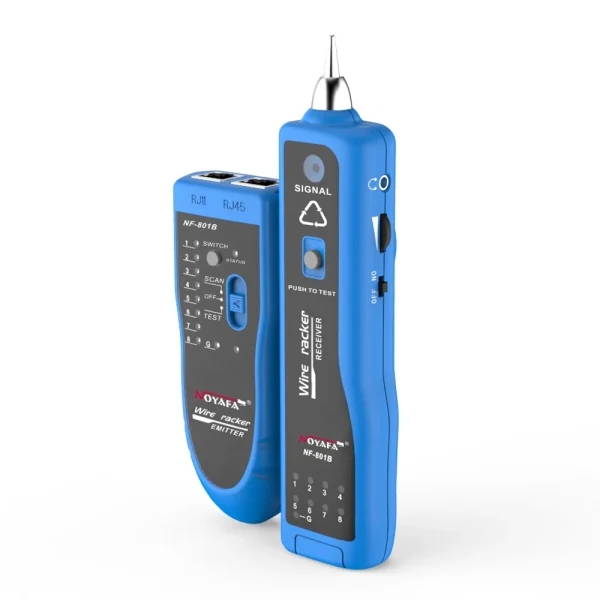

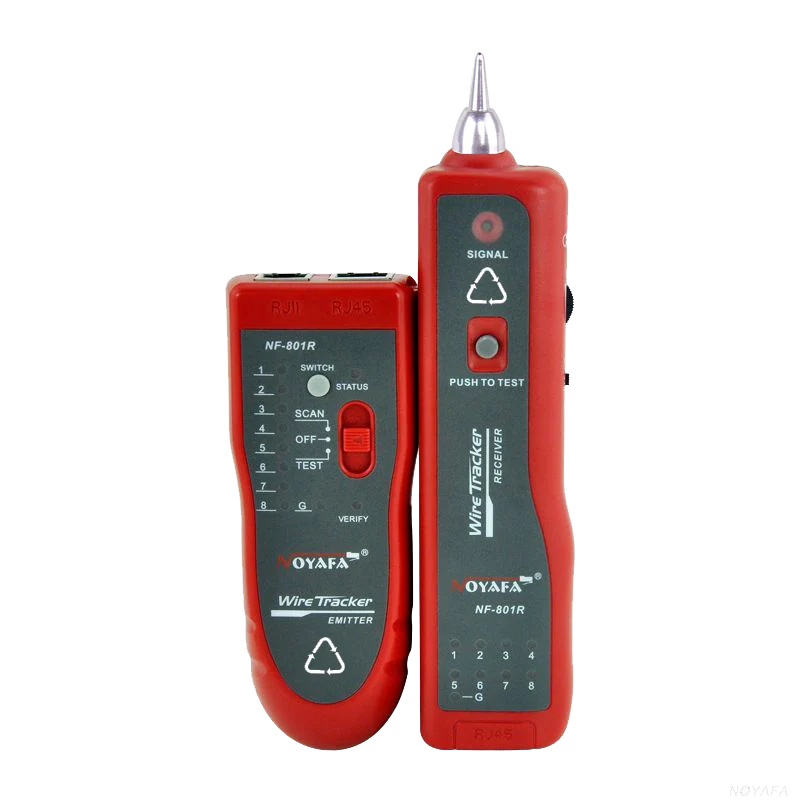

NOYAFA NF-801 یک Wire Tracker چندمنظوره است که از یک فرستنده و یک گیرنده تشکیل میشود. فرستنده سیگنال موردنیاز برای ردیابی را روی کابل قرار میدهد و گیرنده با دریافت سیگنال، امکان پیدا کردن کابل موردنظر را فراهم میکند.
این دستگاه علاوه بر ردیابی، برای بررسی ترتیب سیمهای کابل شبکه نیز کاربرد دارد. در حالت تست، چراغهای مربوط به رشتههای کابل و سیم شیلد میتوانند وضعیت اتصال را نشان دهند و به تکنسین کمک کنند خطاهای سیمکشی را سریعتر شناسایی کند.
ویژگیها و مزایای اصلی
- ردیابی و شناسایی کابلهای ناشناخته در میان مجموعهای از کابلها
- پشتیبانی از ردیابی کابلهای RJ45، RJ11 و سیمهای الکتریکی
- بررسی پیوستگی کابلهای LAN
- تست ترتیب سیمهای کابل شبکه و Wiremap
- تشخیص خطاهای کابل RJ45 مانند Open، Short و Cross
- برد انتقال سیگنال تا حدود ۲ کیلومتر طبق مشخصات اعلامشده برای دستگاه
- تنظیم حساسیت گیرنده برای پیدا کردن سیگنال مناسب
- تنظیم میزان صدای سیگنال هنگام ردیابی
- امکان اتصال هدفون برای استفاده در محیطهای پرصدا
- چراغ LED برای کار در محیطهای کمنور

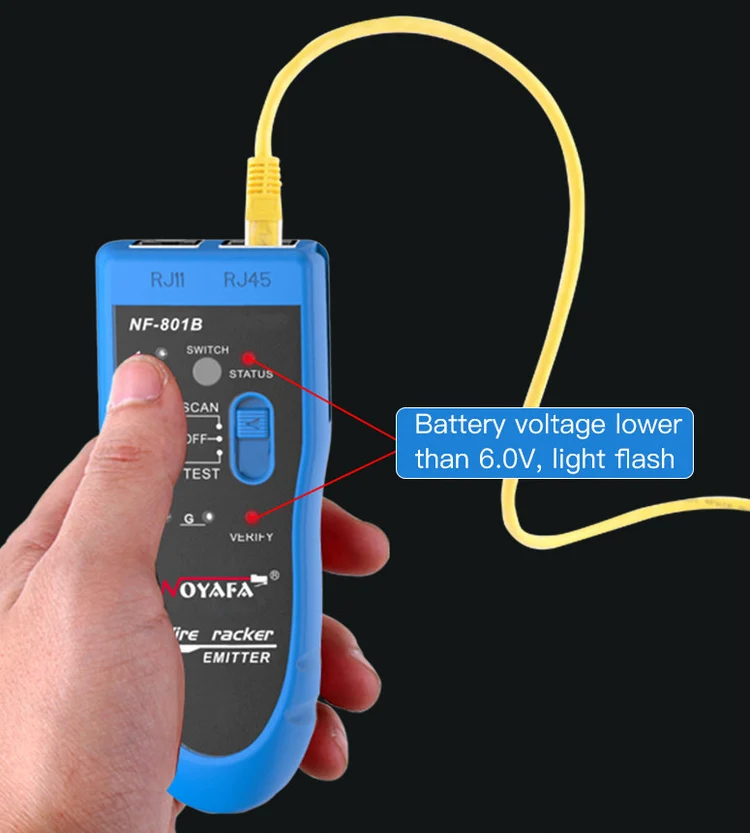

- هشدار کاهش ولتاژ باتری
- امکان تست سطح و قطبیت DC با استفاده از گیرههای سوسماری
- طراحی قابل حمل برای استفاده در محل پروژه
توضیح قابلیتهای مهم محصول

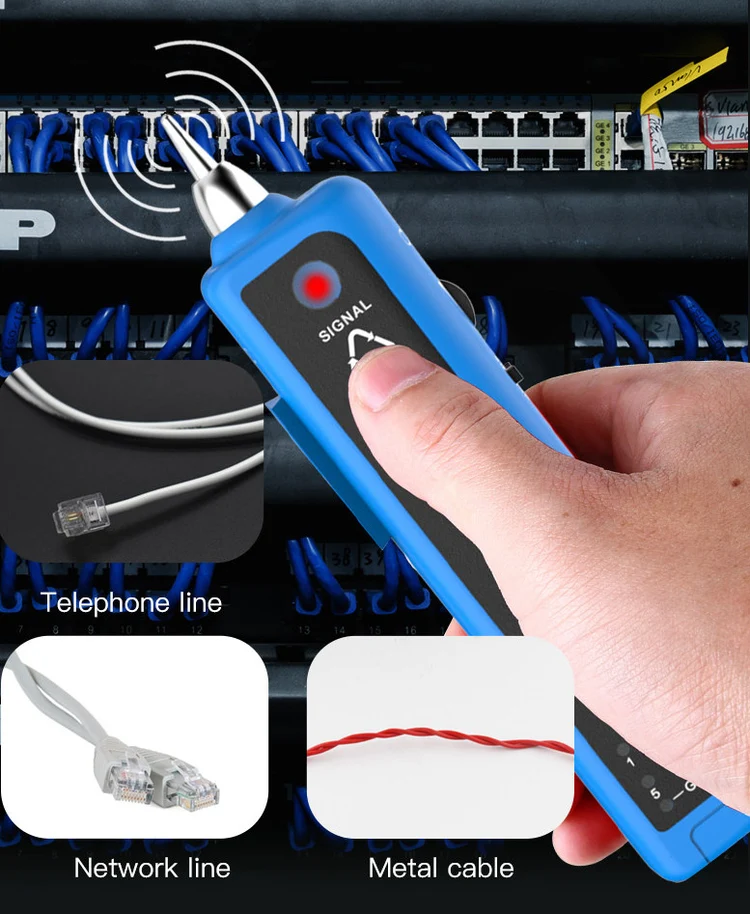

ردیابی کابل شبکه، تلفن و سیم فلزی
کاربرد اصلی NF-801 پیدا کردن کابل موردنظر در میان مجموعهای از کابلهای مشابه است. با اتصال فرستنده به کابل و استفاده از گیرنده، تکنسین میتواند مسیر کابل را دنبال کرده و سیم موردنظر را شناسایی کند.
این قابلیت در رکهای شبکه، کابلهای عبوری داخل دیوار، مسیرهای کابلکشی و مجموعهای از سیمهای مشابه کاربرد ویژهای دارد و نیاز به بررسی تکتک کابلها را کاهش میدهد.
تست Wiremap و ترتیب سیمهای کابل شبکه
NF-801 دارای چراغهای تست برای بررسی ترتیب اتصال رشتههای کابل است. در یک کابل شبکه سالم، ترتیب نمایش چراغها باید مطابق سیمبندی صحیح باشد. وجود وضعیت متفاوت میتواند نشاندهنده اشکال در اتصال یا سیمبندی کابل باشد.
این قابلیت برای بررسی کابلهای RJ45 و کنترل صحت سیمبندی پس از سوکتزنی یا در زمان عیبیابی مسیر کابل مفید است. چراغ G نیز برای بررسی سیم شیلد در نظر گرفته شده است.
تشخیص قطعی و اتصال کوتاه
با استفاده از حالت تست و تجهیزات همراه دستگاه میتوان برخی مشکلات الکتریکی کابل را بررسی کرد. طبق مستندات NF-801، این دستگاه امکان بررسی Open و Short را در کابلهای موردنظر فراهم میکند.
تنظیم حساسیت و حجم صدا
هنگام ردیابی کابل در محیطهایی که تعداد زیادی سیم در کنار یکدیگر قرار دارند، تنظیم حساسیت گیرنده اهمیت زیادی دارد. NF-801 امکان تنظیم حساسیت سیگنال را در اختیار کاربر قرار میدهد تا بتوان سیگنال موردنظر را با دقت بیشتری دنبال کرد.
میزان صدای خروجی نیز قابل تنظیم است و کاربر میتواند شدت صدا را با توجه به محیط کاری تغییر دهد.

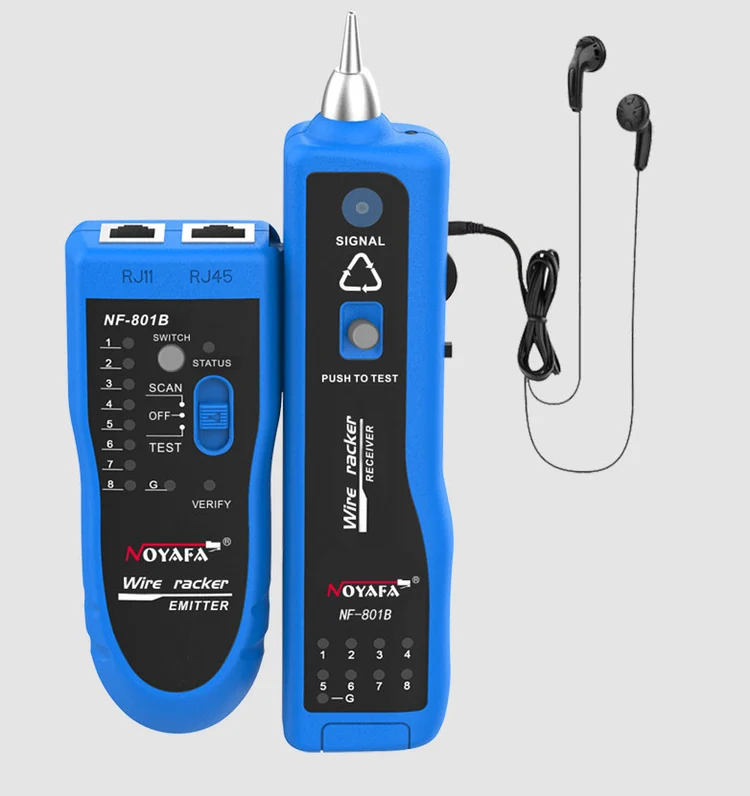

هدفون برای محیطهای پرصدا
در رکها، کارگاهها و اتاقهای تجهیزات ممکن است صدای محیط تشخیص سیگنال صوتی را دشوار کند. NF-801 دارای جک هدفون است تا در محیطهای پرصدا بتوان سیگنال دریافتی را راحتتر شنید.
چراغ LED برای کار در محیط کمنور
گیرنده NF-801 به چراغ داخلی مجهز شده است. این چراغ هنگام کار در فضای تاریک یا داخل رک میتواند برای مشاهده بهتر محیط اطراف و محل اتصال کابل کمککننده باشد.

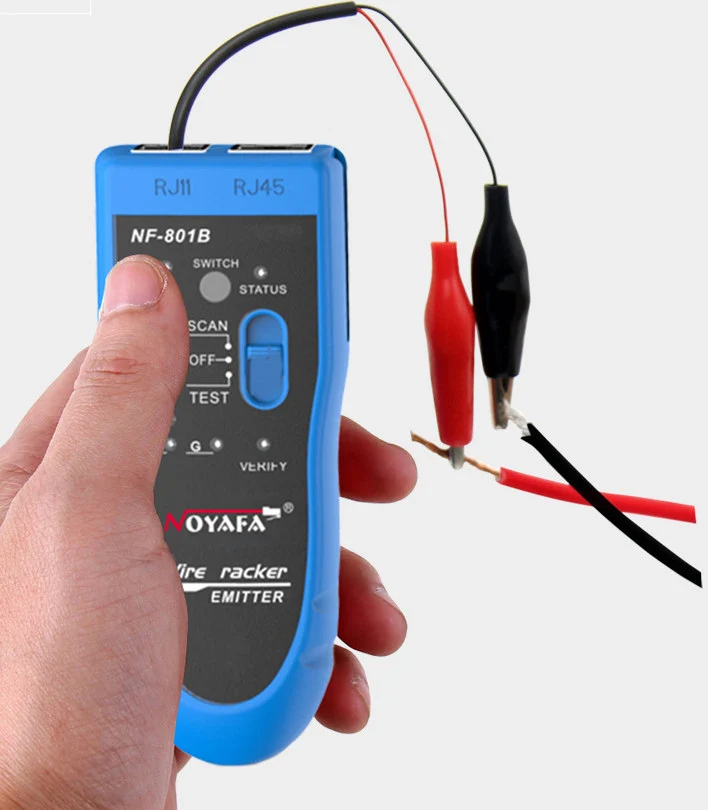

تست سطح و قطبیت DC
NF-801 علاوه بر ردیابی کابل، امکان بررسی سطح DC و تشخیص قطبیت را نیز فراهم میکند. برای این کاربرد میتوان از کابل دارای گیرههای سوسماری استفاده کرد و وضعیت قطب مثبت و منفی را از طریق نشانگر دستگاه بررسی کرد.
با توجه به مشخصات و مستندات محصول، دستگاه برای این بخش دارای حفاظت در برابر ولتاژ تا ۶۰ ولت است؛ با این حال، نباید آن را به خطوط برق شهر یا منابع ولتاژ بالاتر از محدوده مجاز متصل کرد.
کاربردهای محصول
- شناسایی کابلهای شبکه در رکهای پرتراکم
- ردیابی کابلهای RJ45 و RJ11
- پیدا کردن مسیر کابلهای ناشناخته
- بررسی پیوستگی کابلهای LAN
- بررسی ترتیب سیمهای کابل شبکه
- تشخیص برخی خطاهای Open و Short
- عیبیابی کابلکشی شبکه و تلفن
- ردیابی برخی سیمها و کابلهای فلزی
- استفاده در عملیات نصب و نگهداری زیرساخت شبکه
مناسب چه کسانی است؟
NF-801 بیشتر برای افرادی ارزشمند است که بخش قابل توجهی از کار آنها به شناسایی، نصب، عیبیابی یا نگهداری کابلهای شبکه و مخابرات مربوط میشود.
- تکنسینهای شبکه
- نصابان دوربین مداربسته
- تکنسینهای مخابرات و تلفن
- پیمانکاران کابلکشی شبکه
- متخصصان نگهداری رک و زیرساخت شبکه
- شرکتهای خدمات شبکه و پشتیبانی فنی
- تکنسینهای برق و سیمکشی با نیاز به ردیابی سیم
مزایا و محدودیتها
مزایای اصلی
- ترکیب Wire Tracking و تست سیمبندی در یک ابزار
- پشتیبانی از RJ45 و RJ11
- امکان ردیابی کابلهای شبکه، تلفن و برخی سیمهای فلزی
- برد انتقال سیگنال تا حدود ۲ کیلومتر طبق مشخصات محصول
- تنظیم حساسیت برای تفکیک بهتر سیگنالها
- وجود هدفون برای محیطهای پرصدا
- چراغ LED برای استفاده در محیطهای تاریک
- قابلیت بررسی قطبیت و سطح DC
نکات قابل توجه
- NF-801 یک Wire Tracker و تستر کابل است و نباید آن را با تسترهای پیشرفته شبکه که قابلیتهایی مانند اندازهگیری طول دقیق، TDR، تست PoE یا تحلیل ترافیک شبکه دارند یکسان در نظر گرفت.
- طبق مستندات سازنده، ردیابی از طریق سوئیچ برای سوئیچهای 100M قابل استفاده است و برای سوئیچ گیگابیتی توصیه شده است از مدل دیگری مانند NF-268 استفاده شود.
- حداکثر ولتاژ تحمل اعلامشده ۶۰ ولت است؛ بنابراین دستگاه نباید به برق شهر یا مدارهای خارج از محدوده مجاز متصل شود.
- برد واقعی ردیابی میتواند با توجه به نوع کابل، شرایط محیطی، میزان نویز و وضعیت اتصال متفاوت باشد.
تجربه استفاده و ارزش خرید
در یک پروژه شبکه، پیدا کردن یک کابل مشخص در میان دهها یا صدها کابل میتواند زمان زیادی از تکنسین بگیرد. NF-801 دقیقاً برای همین مرحله طراحی شده است؛ یعنی زمانی که مسیر یا هویت یک کابل مشخص نیست و باید بدون باز کردن تمام مسیرها، کابل موردنظر پیدا شود.
وجود تست Wiremap نیز باعث میشود دستگاه تنها به ردیابی محدود نباشد و بتوان از آن برای بررسی اولیه سیمبندی کابل شبکه استفاده کرد. در نتیجه برای تکنسینی که هم نصب کابل انجام میدهد و هم وظیفه نگهداری و عیبیابی شبکه را بر عهده دارد، یک ابزار مکمل و قابل حمل محسوب میشود.
نکات مهم قبل از خرید
- اگر هدف اصلی شما ردیابی کابلهای RJ45 و RJ11 است، NF-801 برای این کاربرد طراحی شده است.
- اگر قرار است کابلهای عبوری از سوئیچ گیگابیتی را ردیابی کنید، محدودیت ذکرشده در مستندات سازنده را در نظر بگیرید.
- برای تست سیمبندی کابل شبکه، اتصال صحیح فرستنده و گیرنده و انتخاب حالت TEST اهمیت دارد.
- دستگاه برای مدارهای خارج از محدوده ولتاژ مجاز مناسب نیست و نباید به برق شهر متصل شود.
- اگر به اندازهگیری طول کابل، TDR، تست PoE یا تحلیل پیشرفته شبکه نیاز دارید، بهتر است مدل تخصصیتری انتخاب شود.
مشخصات فنی
| ویژگی | مشخصات |
|---|---|
| برند | NOYAFA |
| مدل | NF-801 |
| نوع محصول | Wire Tracker / Cable Tracer |
| کابلهای قابل ردیابی | RJ45، RJ11 و سیمهای الکتریکی |
| تست خطای کابل | RJ45 |
| تست پیوستگی LAN | دارد |
| Wiremap | دارد |
| تست Open | دارد |
| تست Short | دارد |
| تشخیص قطبیت DC | دارد |
| هشدار ولتاژ پایین باتری | دارد، زیر ۶ ولت |
| حداکثر فاصله انتقال سیگنال | تا ۲ کیلومتر طبق مشخصات سازنده |
| فرمت انتقال سیگنال | Multi-frequency impulse |
| حداکثر ولتاژ سیگنال خروجی | 8Vp-p |
| حداکثر جریان کاری فرستنده | ≤10mA |
| حداکثر جریان کاری گیرنده | ≤30mA |
| حفاظت ولتاژی | تا 60V DC طبق مشخصات محصول |
| تنظیم حساسیت | دارد |
| تنظیم صدا | دارد |
| جک هدفون | دارد |
| چراغ LED | دارد |
| منبع تغذیه | باتری 9V |
| تعداد باتری | یک باتری برای فرستنده و یک باتری برای گیرنده |
| ابعاد فرستنده | 126 × 49 × 34 میلیمتر |
| ابعاد گیرنده | 175 × 42 × 27 میلیمتر |
| وزن فرستنده | 60 گرم |
| وزن گیرنده | 72 گرم |
| وزن کل مجموعه | حدود 420 گرم طبق مستندات محصول |
مقایسه محصول
| قابلیت | Wire Tracker معمولی | NOYAFA NF-801 |
|---|---|---|
| ردیابی کابل ناشناخته | بسته به مدل | دارد |
| پشتیبانی از RJ45 | معمولاً دارد | دارد |
| پشتیبانی از RJ11 | بسته به مدل | دارد |
| تست Wiremap | بسته به مدل | دارد |
| بررسی Open و Short | بسته به مدل | دارد |
| تنظیم حساسیت | بسته به مدل | دارد |
| هدفون | بسته به مدل | دارد |
| چراغ داخلی | بسته به مدل | دارد |
| تست قطبیت DC | معمولاً ندارد | دارد |
| برد انتقال سیگنال | متغیر | تا ۲ کیلومتر طبق مشخصات سازنده |

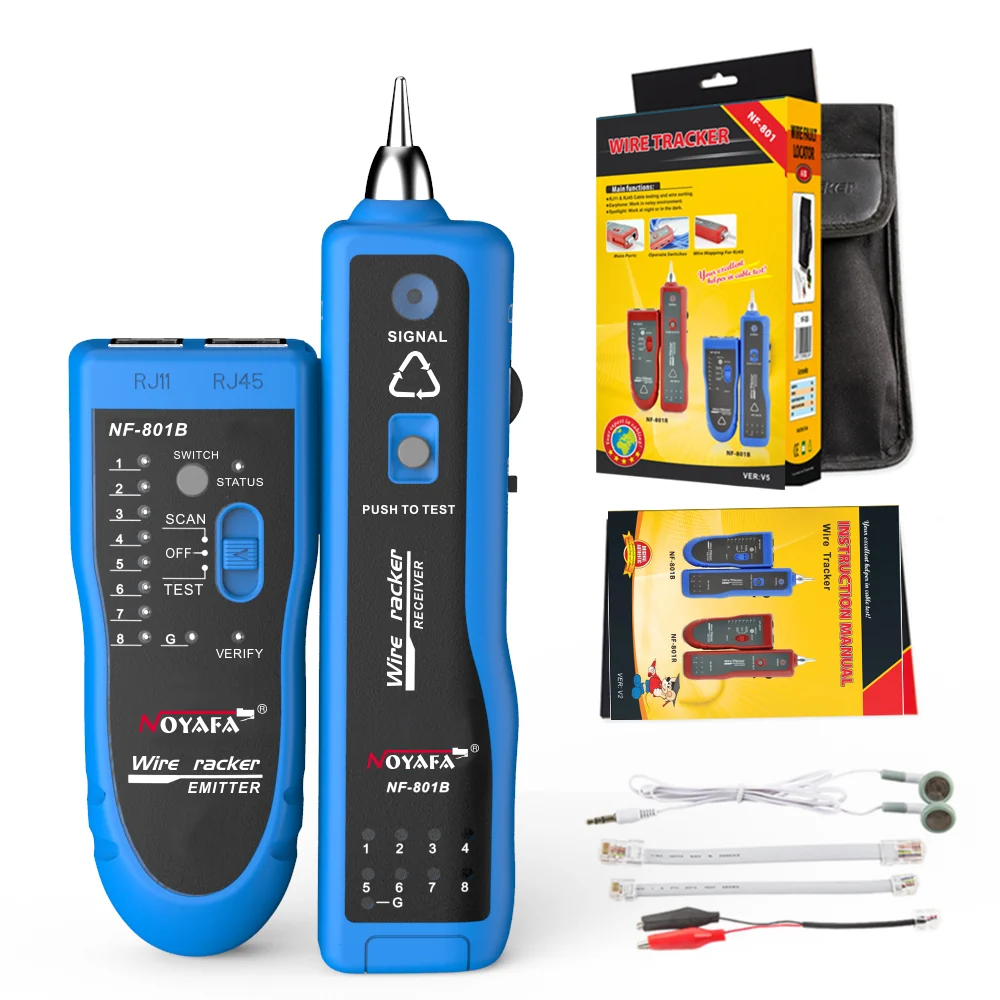

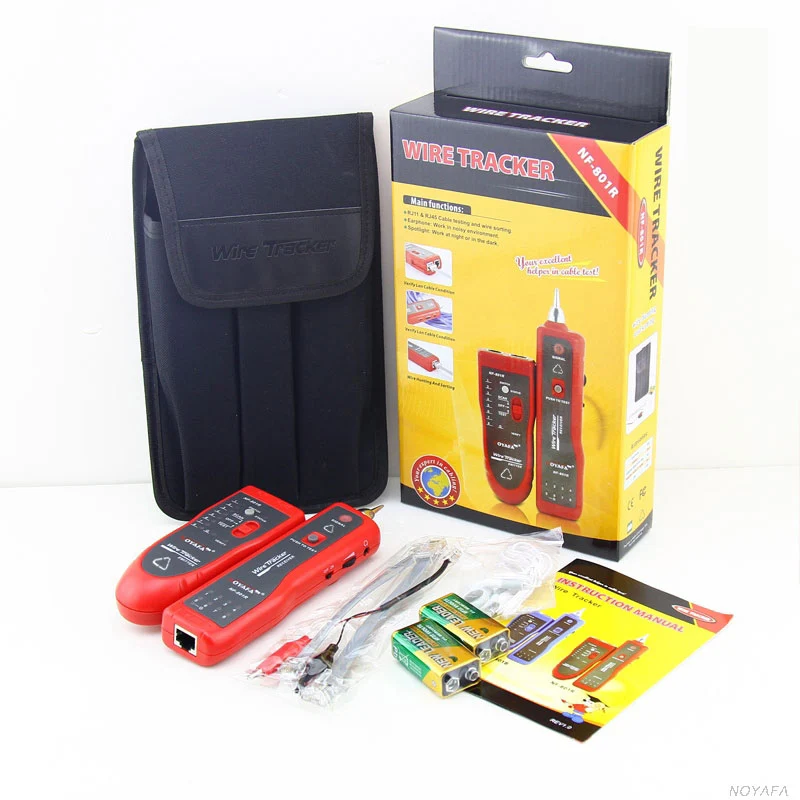

محتویات جعبه
- فرستنده NF-801
- گیرنده NF-801
- کابل آداپتور RJ11
- کابل آداپتور RJ45
- کابل دارای گیره سوسماری
- هدفون
- باتری 9V
- دفترچه راهنما
- کیف ابزار
- جعبه محصول
پرسشهای متداول
NOYAFA NF-801 چه کابلهایی را میتواند ردیابی کند؟
NF-801 برای ردیابی کابلهای RJ45، RJ11 و برخی سیمهای الکتریکی طراحی شده است. گیرنده با دریافت سیگنال فرستنده امکان شناسایی کابل موردنظر را در میان کابلهای مشابه فراهم میکند.
آیا NF-801 میتواند ترتیب سیمهای کابل شبکه را بررسی کند؟
بله. دستگاه دارای قابلیت Wiremap و تست توالی سیمهاست و با استفاده از چراغهای مربوط به رشتههای کابل میتواند وضعیت سیمبندی را بررسی کند. چراغ G نیز برای بررسی سیم شیلد در نظر گرفته شده است.
آیا میتوان NF-801 را برای ردیابی کابل متصل به سوئیچ گیگابیتی استفاده کرد؟
طبق مستندات سازنده، ردیابی از طریق سوئیچ برای سوئیچهای 100M قابل استفاده است و برای سوئیچهای Gigabit توصیه شده است از مدل دیگری استفاده شود. بنابراین برای پروژههایی که ردیابی از پشت سوئیچ گیگابیتی اهمیت دارد، باید این محدودیت را هنگام انتخاب در نظر گرفت.
آیا NOYAFA NF-801 برای تست برق شهر مناسب است؟
خیر. NF-801 برای ردیابی و تست کابل در محدوده ولتاژی مشخص طراحی شده و حداکثر ولتاژ تحمل اعلامشده آن 60V است. اتصال دستگاه به برق شهر یا مدارهای خارج از محدوده مجاز میتواند باعث آسیب به دستگاه و ایجاد خطر شود.
جمعبندی
NOYAFA NF-801 یک Wire Tracker کاربردی برای شناسایی کابلهای شبکه، تلفن و برخی سیمهای فلزی است که در کنار قابلیت ردیابی، امکاناتی مانند Wiremap، بررسی پیوستگی، تشخیص Open و Short، تنظیم حساسیت، هدفون و چراغ LED را ارائه میدهد.
اگر بخش مهمی از فعالیت شما شامل نصب و نگهداری کابلهای شبکه، عیبیابی مسیرهای کابلکشی یا پیدا کردن کابلهای ناشناخته در رک و زیرساختهای ارتباطی است، NF-801 میتواند بهعنوان یک ابزار تخصصی و قابل حمل در جعبه ابزار فنی شما قرار بگیرد.
نوشاپ این محصول را با تأکید بر اصالت کالا و تأمین از زنجیره تأمین برند عرضه میکند و رویکرد تأمین مستقیمتر محصولات برند، امکان دسترسی مطمئنتر و قیمتگذاری رقابتیتر را فراهم میکند.
برای بررسی مشخصات و اطلاعات رسمی محصول میتوانید صفحه سازنده را نیز مشاهده کنید: :contentReference[oaicite:0]{index=0}
