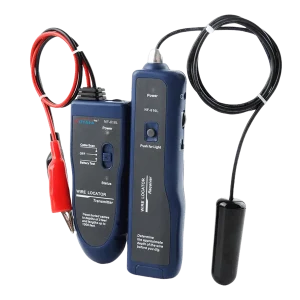

ردیاب سیم و کابل زیرزمینی NOYAFA NF-816L | کابل‌یاب و عیب‌یاب سیم

ردیاب سیم و کابل زیرزمینی NOYAFA NF-816L یک ابزار تخصصی برای پیدا کردن مسیر سیم‌ها و کابل‌های مخفی، دفن‌شده یا عبوری از داخل دیوار و همچنین تشخیص محل احتمالی خطا در مسیر کابل است. این دستگاه از یک فرستنده و گیرنده تشکیل شده و با ارسال سیگنال روی سیم هدف، امکان دنبال‌کردن مسیر آن را فراهم می‌کند.

مهم‌ترین کاربرد NF-816L زمانی است که مسیر سیم بدون دسترسی مستقیم مشخص نیست؛ برای مثال در کابل‌های دفن‌شده، سیم‌های محوطه، سیم تلفن، کابل‌های خاص تأسیسات و برخی کابل‌های کواکسیال. طبق مشخصات سازنده، این مدل می‌تواند سیم را تا عمق حداکثر ۶۰ سانتی‌متر و طول حداکثر ۸۰۰ متر ردیابی کند.

نسخه NF-816L نسبت به مدل‌هایی که از باتری قلمی یا باتری ۹ ولتی استفاده می‌کنند، به باتری لیتیومی قابل شارژ ۳.۷ ولت با ظرفیت ۱۱۰۰ میلی‌آمپرساعت مجهز شده است. همین موضوع برای تکنسین‌هایی که ابزار را به‌صورت مداوم در پروژه‌های مختلف همراه خود دارند، مزیت عملی محسوب می‌شود.

معرفی محصول

NF-816L در دسته ردیاب سیم و کابل زیرزمینی یا Underground Wire Locator قرار می‌گیرد. ساختار عملکرد آن ساده اما کاربردی است: فرستنده به سیم موردنظر متصل می‌شود و سیگنال مشخصی را روی مسیر اعمال می‌کند؛ سپس گیرنده با دریافت این سیگنال به کاربر کمک می‌کند مسیر سیم را دنبال کرده و موقعیت آن را پیدا کند.

این روش برای مواقعی ارزشمند است که نقشه دقیق مسیر کابل در اختیار نیست یا سیم در زیر خاک، پشت دیوار یا در بخش‌هایی از تأسیسات پنهان شده است. همچنین با اتصال گیره‌های فرستنده به سیم، می‌توان برای پیدا کردن محل خطا در یک مسیر، از شدت سیگنال دریافتی و تغییر آن در طول مسیر کمک گرفت.

یک نکته مهم در انتخاب NF-816L نوع سیم قابل ردیابی است. سازنده تأکید کرده که دستگاه برای سیم تک‌رشته‌ای یا سیم دورشته‌ای موازی طراحی شده و برای کابل‌های چندرشته‌ای مناسب نیست. بنابراین پیش از خرید باید ساختار واقعی کابلی که قرار است ردیابی شود بررسی شود.

ویژگی‌ها و مزایای اصلی

• ردیابی سیم‌ها و کابل‌های دفن‌شده و مخفی در زمین یا پشت دیوار
• مناسب برای برخی سیم‌های برق، تلفن، کابل‌های کواکسیال و سیم‌های محوطه
• حداکثر عمق ردیابی اعلام‌شده تا ۶۰ سانتی‌متر
• حداکثر طول ردیابی اعلام‌شده تا ۸۰۰ متر
• فرستنده با فرکانس سیگنال ۲۰۰ کیلوهرتز
• گیرنده با فرکانس دریافت ۲۰۰ کیلوهرتز
• تشخیص و دنبال‌کردن مسیر سیم با استفاده از گیرنده دستی
• قابلیت استفاده برای بررسی مسیر سیم‌های غیربرق‌دار و شرایط ولتاژ پایین
• امکان بررسی وضعیت مدار باز یا اتصال کوتاه در فرآیند عیب‌یابی طبق قابلیت اعلام‌شده برای محصول
• باتری لیتیومی قابل شارژ ۳.۷ ولت با ظرفیت ۱۱۰۰ میلی‌آمپرساعت
• وجود نشانگر وضعیت و شارژ باتری
• مجهز به جک هدفون روی گیرنده برای استفاده در محیط‌های پر سروصدا
• چراغ LED روی گیرنده برای کار در محیط‌های کم‌نور
• فرستنده مجهز به گیره‌های سوسماری برای اتصال به سیم موردنظر

توضیح قابلیت‌های مهم محصول

ردیابی سیم‌های دفن‌شده و مخفی

قابلیت اصلی NF-816L ارسال سیگنال روی سیم هدف و دریافت آن توسط گیرنده است. در پروژه‌هایی که مسیر کابل زیر خاک یا پشت دیوار مشخص نیست، کاربر می‌تواند با حرکت دادن گیرنده در امتداد مسیر و بررسی سیگنال، مسیر احتمالی سیم را دنبال کند.

طبق مشخصات NOYAFA، حداکثر عمق اعلام‌شده برای ردیابی این مدل ۶۰ سانتی‌متر و حداکثر طول اعلام‌شده ۸۰۰ متر است. این اعداد شرایط ایده‌آل و مشخصات اسمی دستگاه هستند و در پروژه واقعی عواملی مانند جنس خاک، رطوبت، وجود کابل‌های مجاور و نوع سیم می‌توانند روی کیفیت ردیابی اثر بگذارند.

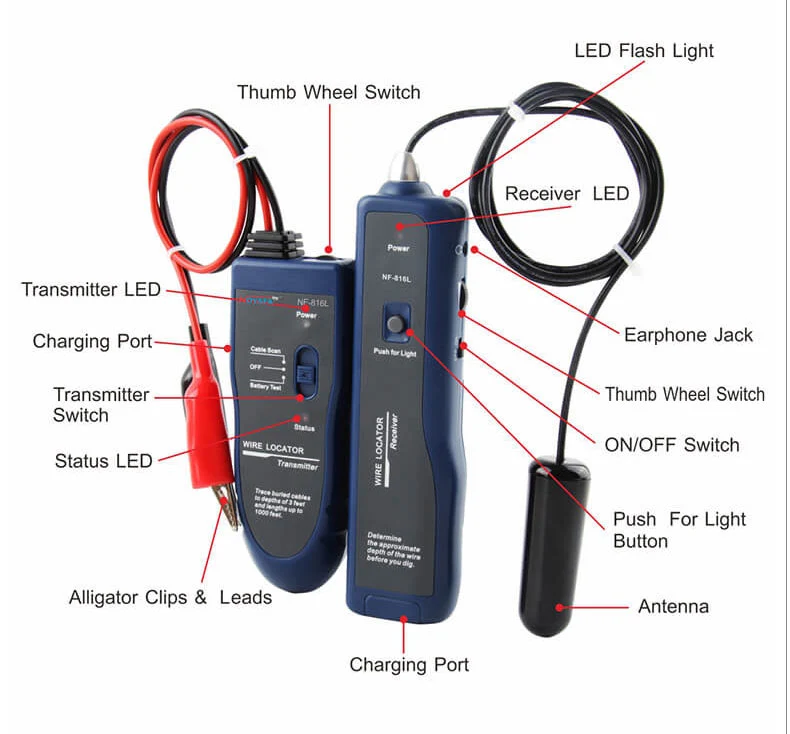

فرستنده و اتصال به سیم

فرستنده NF-816L سیگنال ردیابی را روی سیم موردنظر قرار می‌دهد. اتصال به سیم با استفاده از گیره‌های سوسماری انجام می‌شود و این روش برای سیم‌هایی که دسترسی مستقیم به هادی آنها وجود دارد کاربردی است.

فرستنده دارای نشانگر وضعیت، کنترل عملکرد و درگاه شارژ است. فرکانس سیگنال اعلام‌شده برای فرستنده ۲۰۰ کیلوهرتز و حداکثر ولتاژ سیگنال آن ۱۵Vp-p است.

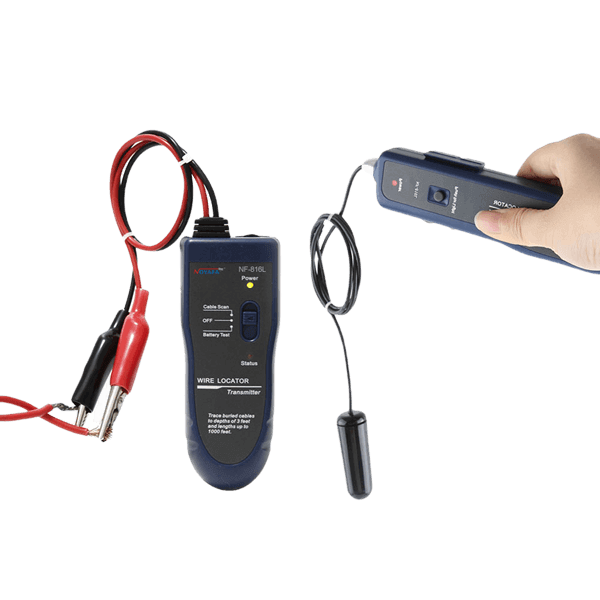

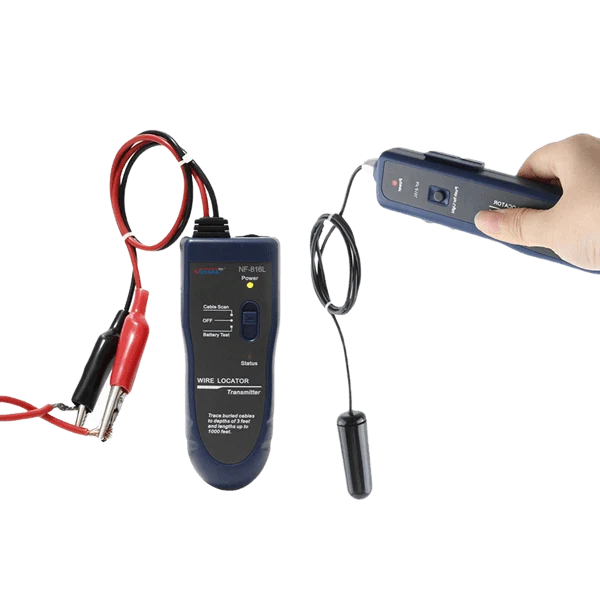

گیرنده، حساسیت و تشخیص مسیر

گیرنده بخش اصلی برای دنبال‌کردن مسیر سیم است. آنتن گیرنده سیگنال ارسال‌شده روی کابل را دریافت می‌کند و با نزدیک‌شدن به مسیر هدف، امکان تشخیص بهتر موقعیت سیم را فراهم می‌کند.

برای پیدا کردن مسیر دقیق‌تر، حرکت آهسته و کنترل‌شده گیرنده و تنظیم مناسب حساسیت اهمیت دارد. در محیط‌هایی که چند سیم مشابه یا منابع تداخل وجود دارند، کاهش یا افزایش حساسیت می‌تواند به محدودکردن ناحیه سیگنال کمک کند.

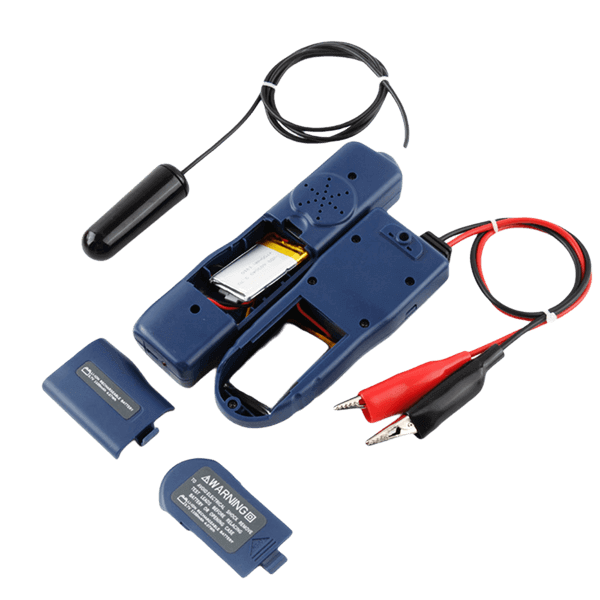

باتری لیتیومی قابل شارژ

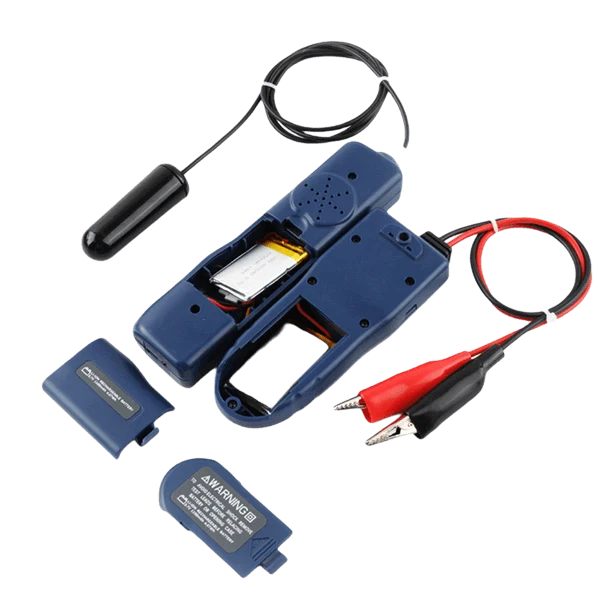

یکی از تفاوت‌های کاربردی نسخه NF-816L استفاده از باتری لیتیومی قابل شارژ ۳.۷ ولت و ۱۱۰۰ میلی‌آمپرساعت برای فرستنده و گیرنده است. وجود نشانگر کمبود باتری نیز به کاربر کمک می‌کند وضعیت انرژی دستگاه را پیش از شروع عملیات بررسی کند.

در نتیجه، برای استفاده‌های پروژه‌ای و کارگاهی، نیاز به تعویض مداوم باتری‌های یک‌بارمصرف کاهش پیدا می‌کند. با این حال، مدت زمان واقعی کارکرد به شرایط استفاده و وضعیت باتری بستگی دارد و سازنده در صفحه محصول عدد مشخصی برای زمان کارکرد مداوم اعلام نکرده است.

چراغ LED و خروجی هدفون

گیرنده NF-816L به چراغ LED مجهز است که برای کار در محیط‌های کم‌نور یا فضاهای محدود کاربرد دارد. همچنین وجود جک هدفون امکان شنیدن بهتر سیگنال صوتی را در محیط‌هایی فراهم می‌کند که صدای محیط باعث کاهش تمرکز کاربر می‌شود.

این قابلیت‌ها به‌خصوص برای تکنسین‌هایی که در فضاهای تأسیساتی، کارگاه‌ها، محوطه‌های ساختمانی یا محیط‌های کم‌نور فعالیت می‌کنند، کاربرد عملی دارند.

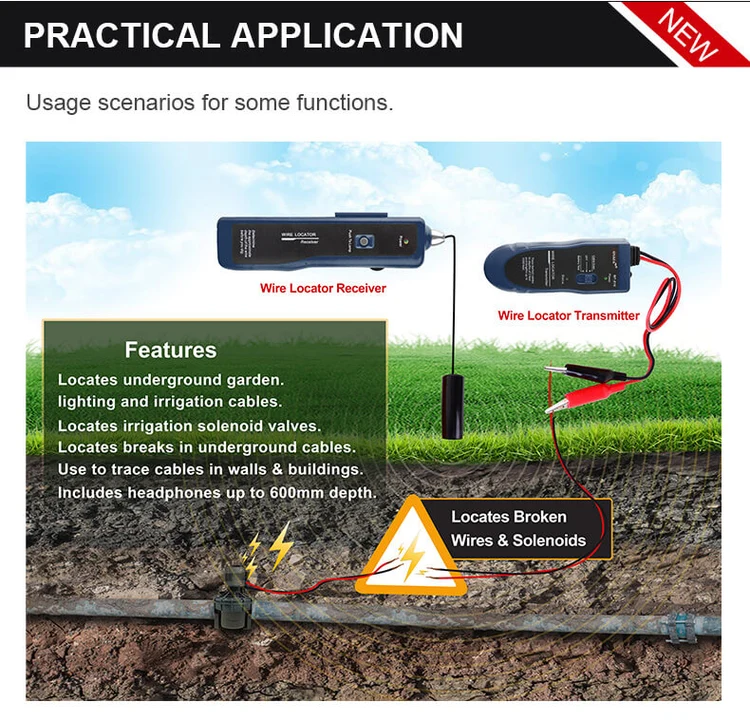

کاربردهای محصول

NF-816L برای طیف مشخصی از عملیات ردیابی و عیب‌یابی سیم و کابل طراحی شده است. کاربرد اصلی آن زمانی است که محل عبور سیم مشخص نیست و باید بدون بازکردن کامل مسیر، موقعیت آن پیدا شود.

• پیدا کردن سیم‌های دفن‌شده در محوطه و فضای سبز
• ردیابی سیم‌های مربوط به سیستم‌های محوطه و فنس برقی حیوانات خانگی
• پیدا کردن مسیر سیم‌های تلفن در بخش‌های مخفی
• ردیابی برخی کابل‌های برق غیربرق‌دار یا کم‌ولتاژ
• ردیابی کابل‌های کواکسیال و برخی کابل‌های فلزی
• پیدا کردن مسیر سیم‌هایی که پشت دیوار یا زیر سطح پنهان شده‌اند
• کمک به پیدا کردن محل احتمالی قطعی یا اتصال کوتاه در مسیر سیم
• بررسی مسیر کابل‌های زیرزمینی پیش از عملیات ساختمانی یا حفاری

سازنده صراحتاً هشدار داده است که این دستگاه برای شیرهای سیستم آبیاری یا Sprinkler Valve طراحی نشده و نباید آن را با یک لوکیتور تخصصی شیرهای برقی آبیاری اشتباه گرفت.

مناسب چه کسانی است؟

• تکنسین‌های برق و تأسیسات
• نصابان و تعمیرکاران سیستم‌های محوطه
• تکنسین‌های تلفن و کابل‌کشی
• پیمانکاران تأسیسات ساختمانی
• تکنسین‌های نگهداری و تعمیرات
• افرادی که با کابل‌های زیرزمینی و مسیرهای مخفی سیم سروکار دارند
• تیم‌های فنی پروژه‌های ساختمانی و عمرانی که نیاز به شناسایی مسیر کابل دارند

مزایا و محدودیت‌ها

مزایای اصلی

• امکان دنبال‌کردن مسیر سیم بدون نیاز به نمایان‌کردن کامل کابل
• عمق اسمی ردیابی ۶۰ سانتی‌متر برای بسیاری از کاربردهای معمول زیرزمینی
• پوشش طولی اعلام‌شده تا ۸۰۰ متر
• باتری لیتیومی داخلی قابل شارژ در هر دو بخش دستگاه
• وجود چراغ LED روی گیرنده
• وجود جک هدفون برای محیط‌های پرصدا
• اتصال ساده فرستنده با گیره‌های سوسماری

نکات قابل توجه

• این دستگاه برای سیم‌های تک‌رشته‌ای یا دورشته‌ای موازی مناسب است و برای سیم‌های چندرشته‌ای توصیه نشده است.
• برای جلوگیری از آسیب به دستگاه، سازنده استفاده از آن روی مدارهای برق‌دار را ممنوع کرده و کاربرد اصلی را برای کابل‌های بدون برق یا شرایط کم‌ولتاژ کمتر از ۲۴ ولت اعلام کرده است.
• عمق و طول ردیابی اعلام‌شده، حداکثر مقادیر اسمی هستند و شرایط واقعی محیط می‌تواند نتیجه را تغییر دهد.
• کابل‌های متعدد، سیم‌های نزدیک به یکدیگر، ساختارهای چندرشته‌ای و تداخل الکترومغناطیسی می‌توانند تشخیص مسیر را دشوارتر کنند.
• NF-816L یک دستگاه تخصصی برای ردیابی سیم است و نباید آن را با تستر جامع شبکه، OTDR، TDR یا آنالایزر کابل اشتباه گرفت.

تجربه استفاده و ارزش خرید

ارزش اصلی NF-816L در شرایطی مشخص می‌شود که مشکل اصلی، «پیدا کردن کابل» باشد نه اندازه‌گیری پارامترهای شبکه. در چنین شرایطی، به‌جای باز کردن دیوار، حفاری گسترده یا بررسی دستی مسیر، می‌توان ابتدا با فرستنده سیگنال را روی سیم قرار داد و سپس مسیر را با گیرنده دنبال کرد.

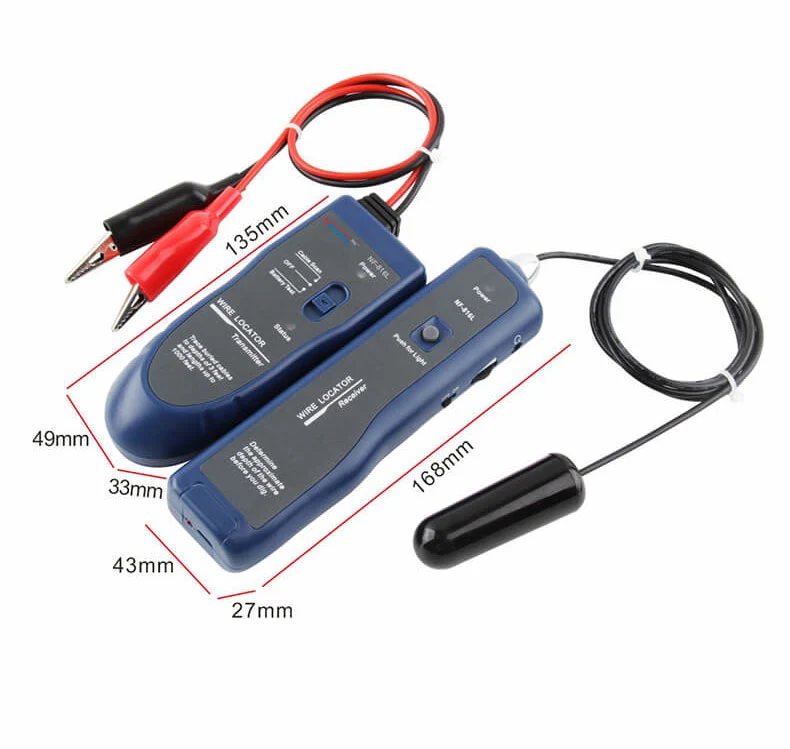

استفاده از باتری قابل شارژ نیز برای تکنسین‌هایی که ابزار را مرتباً جابه‌جا می‌کنند، مزیت محسوب می‌شود. ابعاد نسبتاً جمع‌وجور فرستنده و گیرنده نیز حمل مجموعه را ساده می‌کند.

با این حال، نباید حداکثر عمق ۶۰ سانتی‌متر یا طول ۸۰۰ متر را به معنای تضمین همین عملکرد در تمام پروژه‌ها در نظر گرفت. نوع سیم، نحوه قرارگیری کابل، رطوبت و جنس زمین و وجود مسیرهای فلزی یا سیم‌های مجاور می‌توانند روی قدرت سیگنال و دقت تعیین مسیر اثر بگذارند.

نکات مهم قبل از خرید

1. نوع سیم را بررسی کنید: NF-816L برای سیم تک‌رشته‌ای یا دورشته‌ای موازی طراحی شده و برای کابل چندرشته‌ای انتخاب مناسبی نیست.
2. وضعیت برق کابل را بررسی کنید: دستگاه برای مدارهای بدون برق یا شرایط کم‌ولتاژ کمتر از ۲۴ ولت در نظر گرفته شده است و نباید روی مدار برق‌دار استفاده شود.
3. عمق واقعی مسیر را در نظر بگیرید: حداکثر عمق اعلام‌شده ۶۰ سانتی‌متر است و شرایط محیط می‌تواند این مقدار را کاهش دهد.
4. تداخل مسیر را در نظر بگیرید: اگر چند کابل مشابه در نزدیکی یکدیگر قرار دارند، امکان دریافت سیگنال‌های مزاحم وجود دارد و باید با حساسیت مناسب و حرکت آهسته کار کرد.
5. نوع کاربرد را مشخص کنید: اگر هدف شما اندازه‌گیری طول دقیق کابل، تست شبکه، تست فیبر نوری یا تحلیل حرفه‌ای کابل است، باید سراغ ابزار تخصصی همان کاربرد بروید.

مشخصات فنی

مقایسه محصول

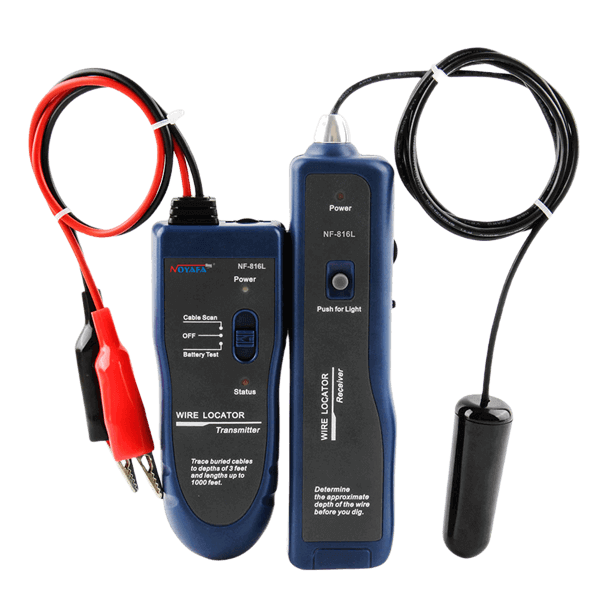

محتویات جعبه

مجموعه NF-816L شامل بخش‌های اصلی فرستنده و گیرنده به همراه تجهیزات اتصال موردنیاز برای ردیابی سیم است. طبق تصاویر و مستندات محصول، مجموعه شامل موارد زیر است:

• فرستنده NF-816L
• گیرنده NF-816L
• گیره‌های سوسماری و سیم‌های اتصال
• آنتن گیرنده
• باتری‌های لیتیومی قابل شارژ داخلی
• تجهیزات مرتبط با شارژ دستگاه

پرسش‌های متداول

جمع‌بندی

NOYAFA NF-816L یک ردیاب سیم و کابل زیرزمینی تخصصی برای پیدا کردن مسیر سیم‌های مخفی، دفن‌شده و عبوری از پشت دیوار است. عمق ردیابی اسمی ۶۰ سانتی‌متر، طول ردیابی تا ۸۰۰ متر، باتری لیتیومی قابل شارژ، چراغ LED و جک هدفون، مجموعه‌ای از قابلیت‌هایی هستند که آن را برای تکنسین‌های برق، تأسیسات و پروژه‌های کابل‌کشی زیرزمینی کاربردی می‌کنند.

در مقابل، محدودیت نوع سیم و ممنوعیت استفاده روی مدارهای برق‌دار موضوعاتی هستند که باید قبل از خرید جدی گرفته شوند. اگر پروژه شما به دنبال‌کردن مسیر سیم بدون دسترسی مستقیم نیاز دارد و کابل موردنظر با شرایط کاری NF-816L سازگار است، این مدل می‌تواند راهکار مشخص و کم‌دردسری برای این نوع عملیات باشد.

نوشاپ این محصول را با تأکید بر اصالت کالا و تأمین از زنجیره تأمین برند عرضه می‌کند و رویکرد تأمین مستقیم‌تر به نوشاپ کمک می‌کند قیمت‌گذاری رقابتی‌تری برای محصولات تخصصی ارائه دهد.

برای بررسی جزئیات و مستندات رسمی محصول، می‌توانید صفحه اصلی NF-816L در سایت NOYAFA را مشاهده کنید: صفحه رسمی NOYAFA NF-816L
