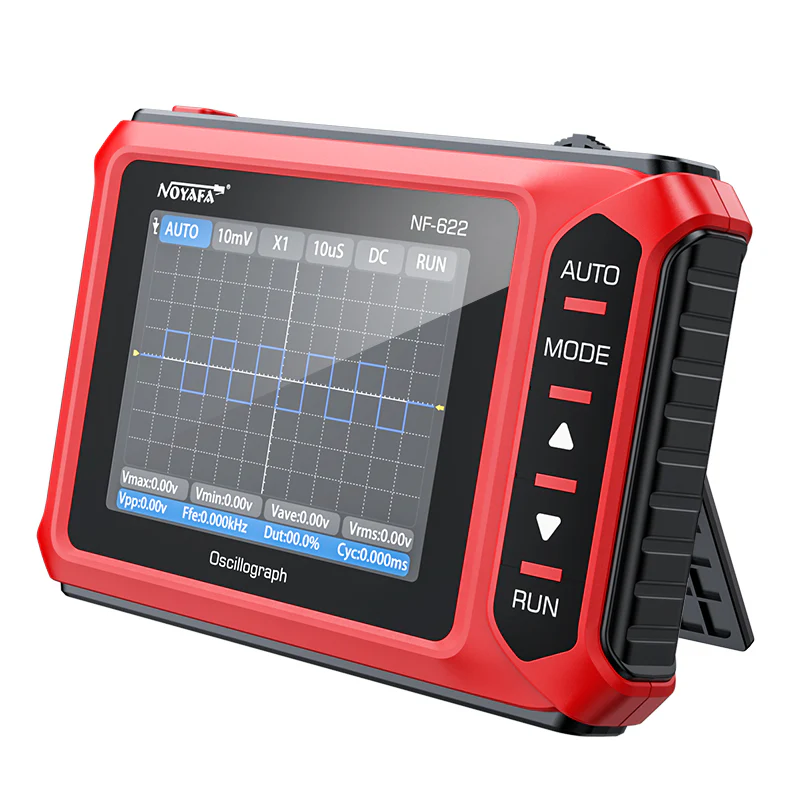

اسیلوسکوپ دیجیتال دستی مینی نویافا NOYAFA NF-622

اگر برای عیب‌یابی و بررسی سیگنال‌های الکتریکی به یک ابزار جمع‌وجور، قابل‌حمل و کاربردی نیاز دارید، اسیلوسکوپ دیجیتال دستی NOYAFA NF-622 می‌تواند انتخابی مناسب برای اندازه‌گیری و مشاهده شکل موج باشد. این دستگاه با طراحی مینیاتوری، نمایشگر TFT با اندازه ۲.۸ اینچ و نرخ نمونه‌برداری ۲.۵MS/S، امکان بررسی سیگنال‌ها را در محیط کارگاه و پروژه‌های میدانی فراهم می‌کند.

اسیلوسکوپ NF-622 علاوه بر نمایش شکل موج، قابلیت اندازه‌گیری خودکار پارامترهایی مانند ولتاژ پیک‌به‌پیک، فرکانس، زمان خیزش و پهنای پالس را ارائه می‌دهد. حالت AUTO نیز تنظیم و تحلیل انواع شکل موج را ساده‌تر می‌کند و برای کاربرانی که به دنبال سرعت بیشتر در اندازه‌گیری هستند، کاربردی است.

یکی از مزیت‌های مهم این مدل، وزن حدود ۱۰۰ گرم و ابعاد کوچک آن است. باتری لیتیومی ۱۰۰۰ میلی‌آمپرساعتی نیز امکان استفاده مداوم حدود ۴ ساعت را طبق اطلاعات سازنده فراهم می‌کند؛ بنابراین NF-622 برای تکنسین‌ها و تعمیرکارانی که به ابزار اندازه‌گیری قابل‌حمل نیاز دارند، گزینه‌ای کاربردی محسوب می‌شود.

🔬 معرفی محصول

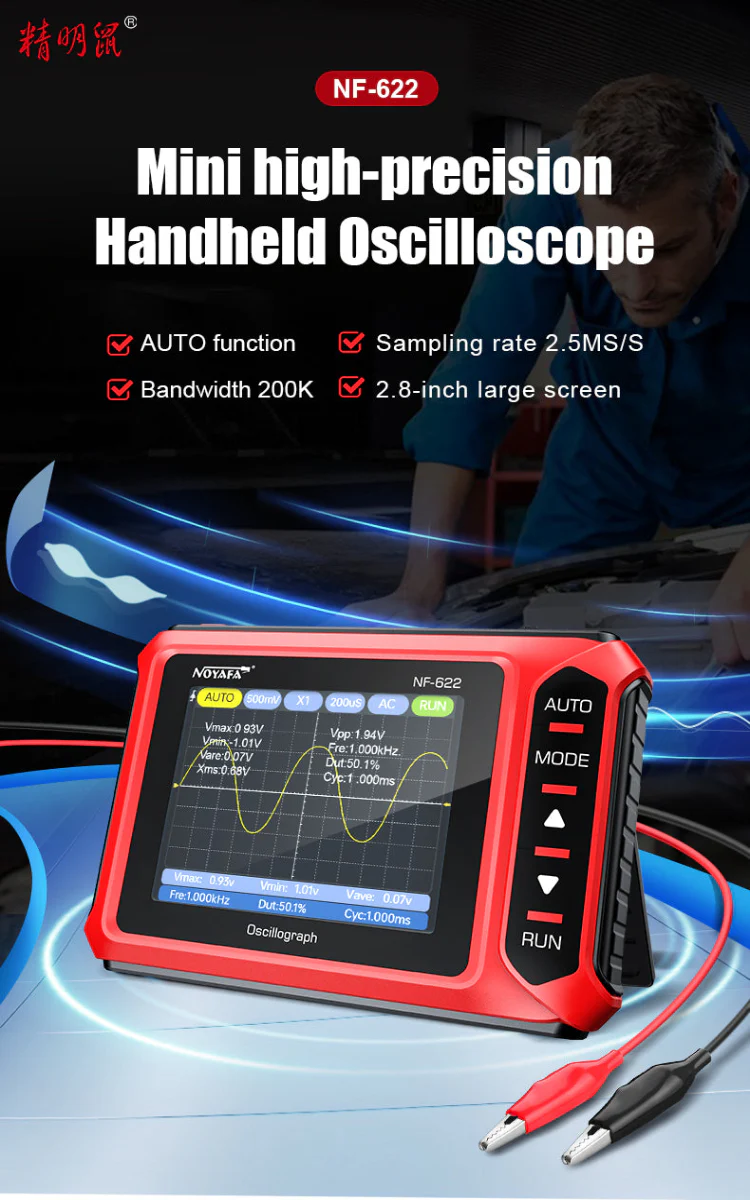

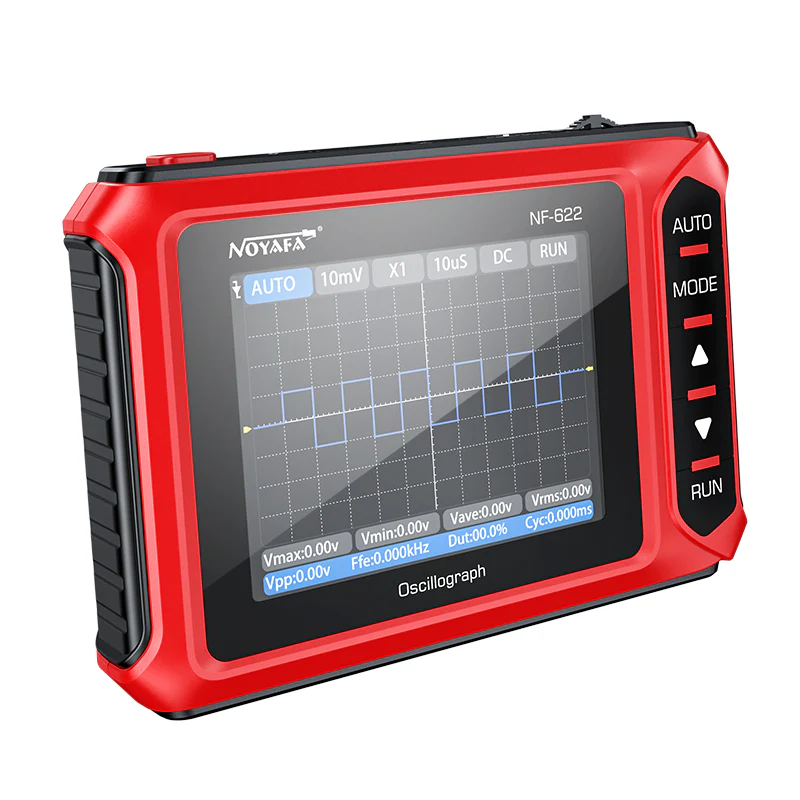

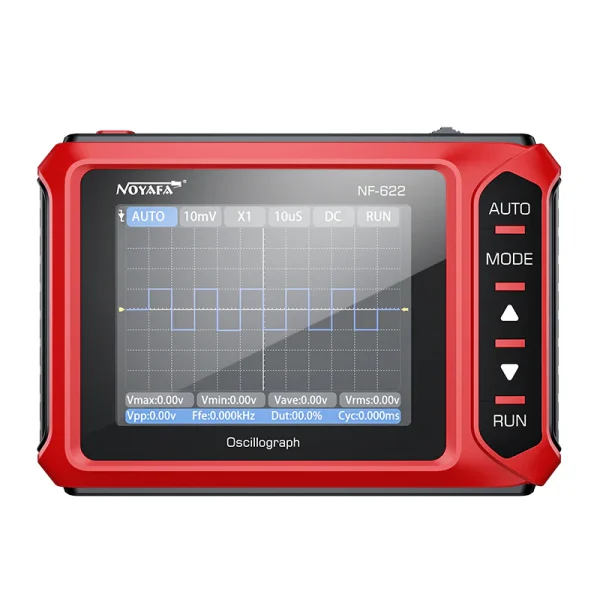

NOYAFA NF-622 یک اسیلوسکوپ دیجیتال دستی و مینی است که برای مشاهده و تحلیل شکل موج و بررسی پارامترهای مختلف سیگنال‌های الکتریکی طراحی شده است. این دستگاه دارای پهنای باند ۲۰۰KHz و نرخ نمونه‌برداری ۲.۵MS/S است و می‌تواند اطلاعات سیگنال را روی نمایشگر TFT با اندازه ۲.۸ اینچ نمایش دهد.

NF-622 امکان انتخاب حالت‌های AUTO، Normal و Single را در اختیار کاربر قرار می‌دهد. در حالت AUTO، دستگاه می‌تواند برای اندازه‌گیری و نمایش سیگنال‌های مختلف، تنظیمات مناسب را ساده‌تر کند؛ در حالی که حالت‌های Normal و Single برای بررسی‌های کنترل‌شده‌تر و تحلیل دقیق‌تر شکل موج قابل استفاده هستند.

این اسیلوسکوپ همچنین امکان توقف و جابه‌جایی شکل موج را فراهم می‌کند؛ قابلیتی که هنگام بررسی نویزهای پنهان یا تحلیل جزئیات شکل موج می‌تواند مفید باشد.

⚡ ویژگی‌ها و مزایای اصلی

• طراحی مینی و قابل‌حمل برای استفاده در محیط‌های مختلف
• وزن حدود ۱۰۰ گرم برای حمل آسان
• نمایشگر TFT با اندازه ۲.۸ اینچ
• نرخ نمونه‌برداری ۲.۵MS/S
• پهنای باند ۲۰۰KHz
• اندازه‌گیری خودکار پارامترهای مهم سیگنال
• اندازه‌گیری ولتاژ پیک‌به‌پیک، فرکانس، زمان خیزش و پهنای پالس
• حالت‌های کاری AUTO، Normal و Single
• امکان توقف و جابه‌جایی شکل موج
• پشتیبانی از کوپلینگ AC/DC
• مجهز به باتری لیتیومی ۱۰۰۰ میلی‌آمپرساعتی
• حدود ۴ ساعت استفاده مداوم طبق اعلام سازنده
• شارژ از طریق USB با ورودی ۵V/1A

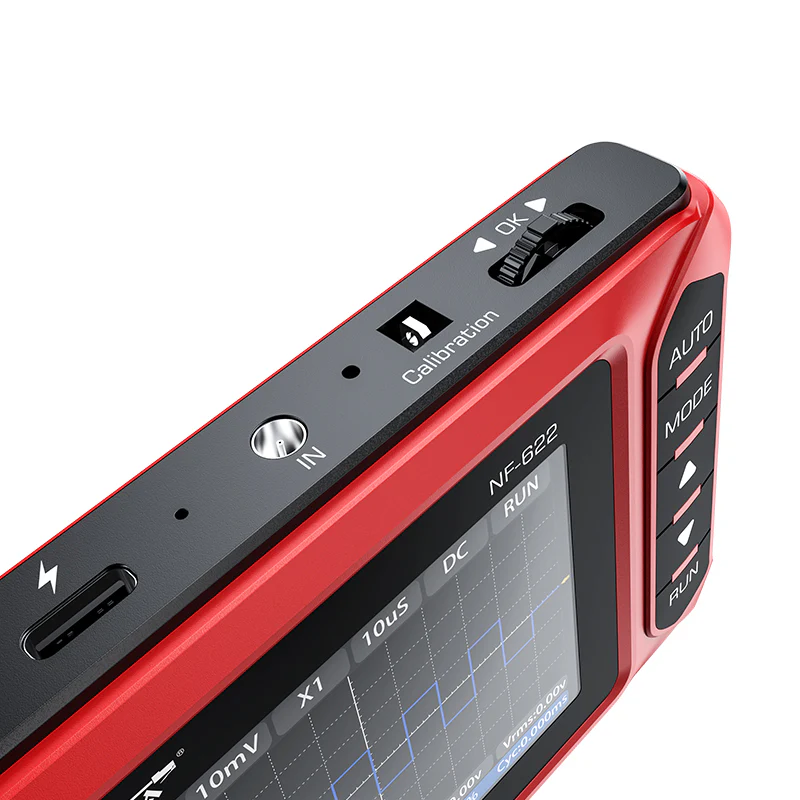

• موج مربعی کالیبره‌شده با فرکانس ۱KHz و Duty Cycle برابر ۵۰٪
• خاموشی خودکار پس از ۳۰ دقیقه

📊 توضیح قابلیت‌های مهم محصول

اندازه‌گیری خودکار پارامترهای سیگنال

یکی از قابلیت‌های کاربردی NF-622، اندازه‌گیری خودکار برخی پارامترهای سیگنال است. دستگاه می‌تواند پارامترهایی مانند ولتاژ پیک‌به‌پیک، فرکانس، زمان خیزش و پهنای پالس را اندازه‌گیری کند. این قابلیت باعث می‌شود کاربر برای بررسی اولیه سیگنال، وابستگی کمتری به محاسبات و اندازه‌گیری دستی داشته باشد.

حالت AUTO برای تنظیم سریع‌تر

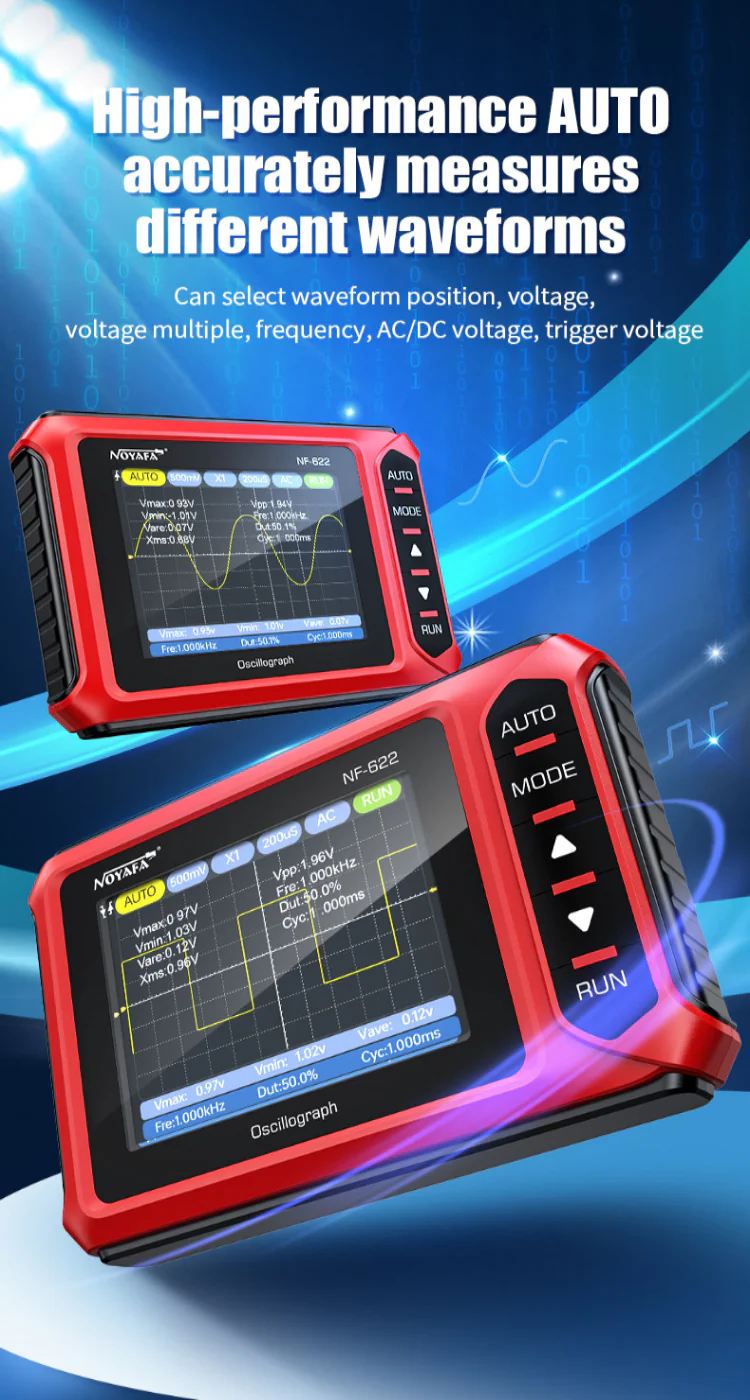

حالت AUTO برای زمانی کاربرد دارد که کاربر می‌خواهد شکل موج را سریع‌تر روی نمایشگر مشاهده و بررسی کند. طبق اطلاعات سازنده، این حالت برای اندازه‌گیری شکل موج‌های مختلف طراحی شده و می‌تواند تنظیمات مرتبط با موقعیت شکل موج، ولتاژ، ضریب ولتاژ، فرکانس، ولتاژ AC/DC و ولتاژ تریگر را مدیریت کند.

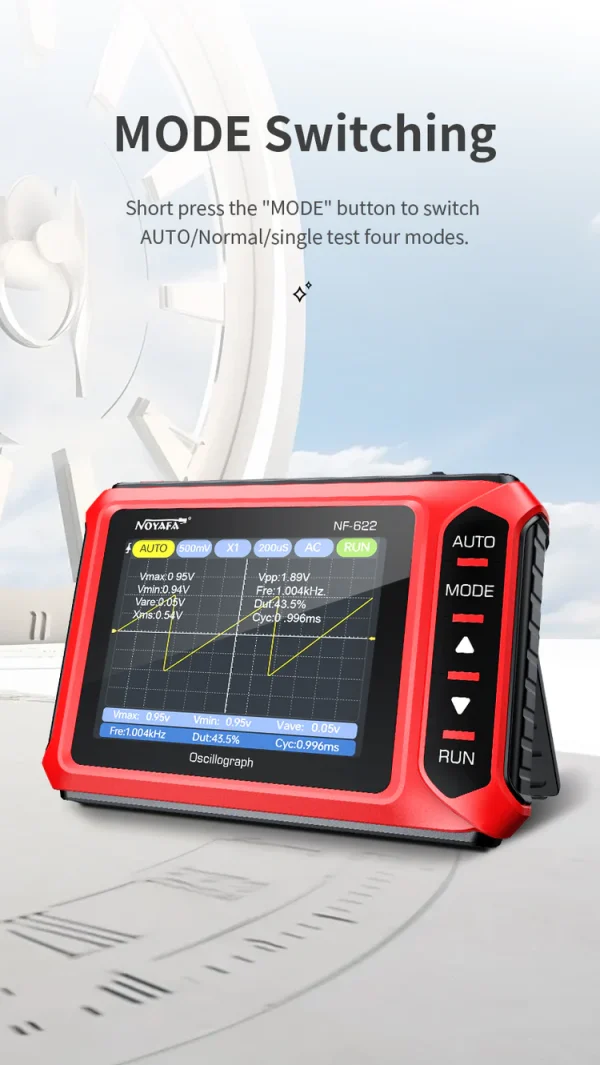

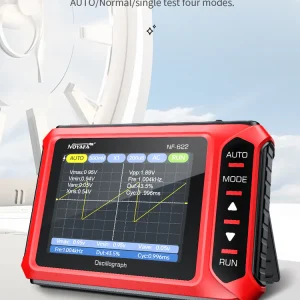

سه حالت کاری AUTO، Normal و Single

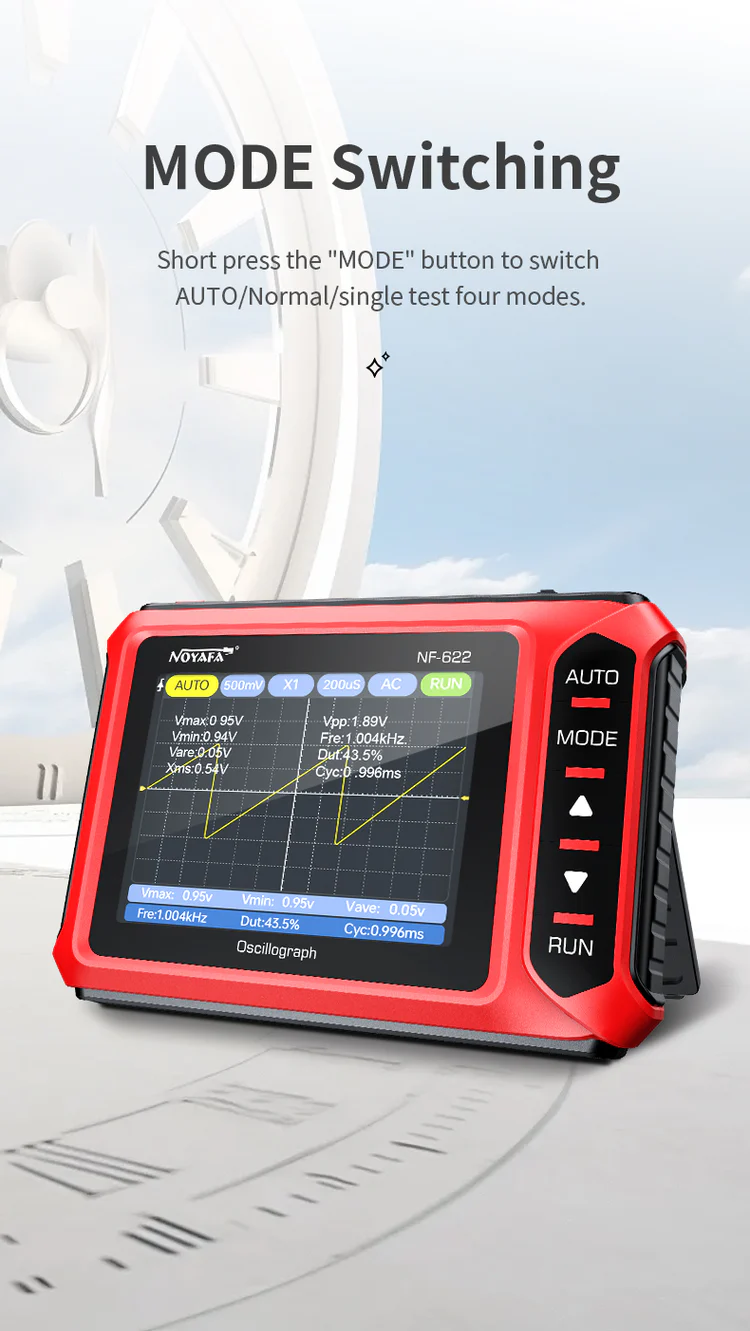

با استفاده از کلید MODE می‌توان بین حالت‌های AUTO، Normal و Single جابه‌جا شد. این انعطاف‌پذیری باعث می‌شود دستگاه هم برای اندازه‌گیری‌های سریع و روزمره و هم برای بررسی‌های کنترل‌شده‌تر شکل موج مورد استفاده قرار گیرد.

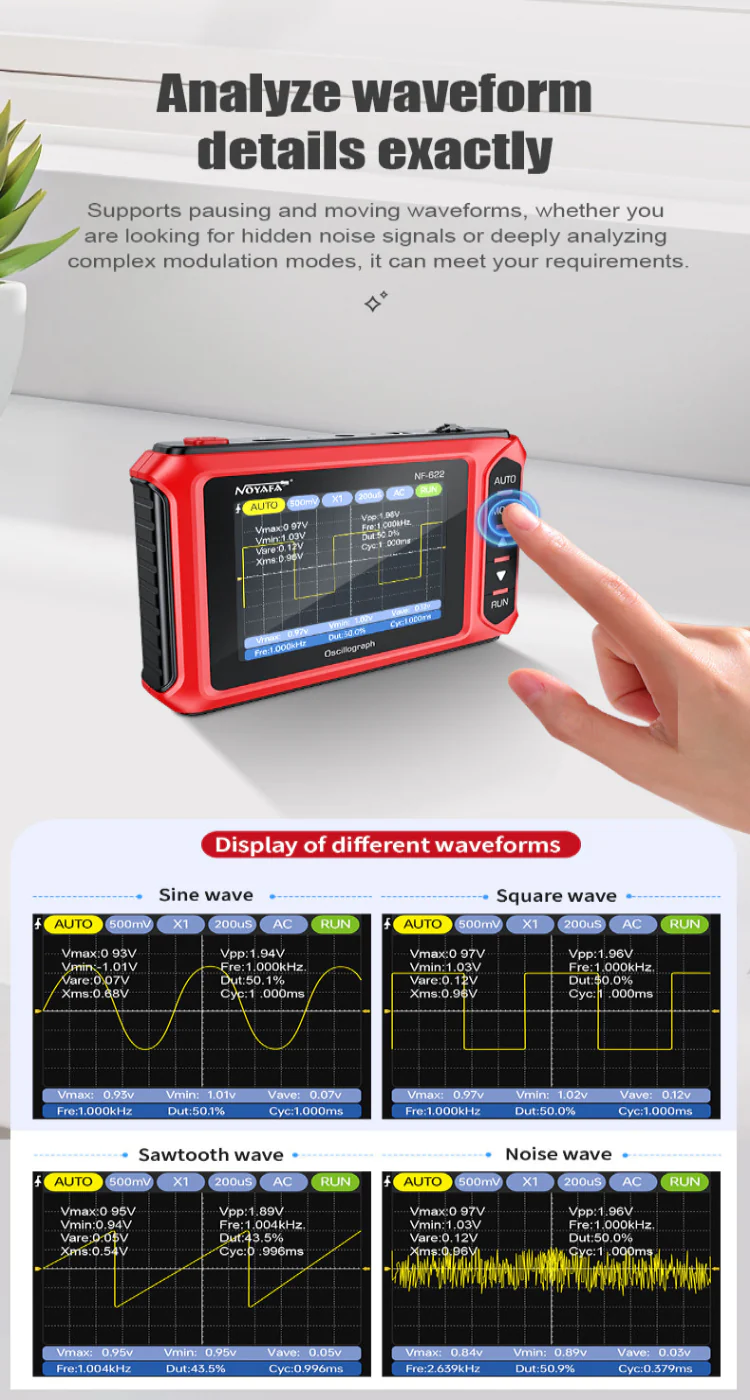

مشاهده و تحلیل شکل موج

NF-622 امکان توقف و جابه‌جایی شکل موج نمایش‌داده‌شده را فراهم می‌کند. این قابلیت هنگام بررسی جزئیات سیگنال و جست‌وجوی نویزهای موجود در شکل موج می‌تواند مفید باشد و دید بهتری از رفتار سیگنال در اختیار کاربر قرار دهد.

محدوده حساسیت عمودی و اندازه‌گیری ولتاژ

در حالت X1، حساسیت عمودی از ۱۰mV/Div تا ۱۰V/Div و در حالت X10 از ۱۰۰mV/Div تا ۱۰۰V/Div اعلام شده است. محدوده ولتاژ نیز در حالت X1 برابر ±۴۰V با Vpp برابر ۸۰V و در حالت X10 برابر ±۴۰۰V با Vpp برابر ۸۰۰V است. رعایت محدوده‌های اعلام‌شده توسط سازنده هنگام استفاده از دستگاه ضروری است.

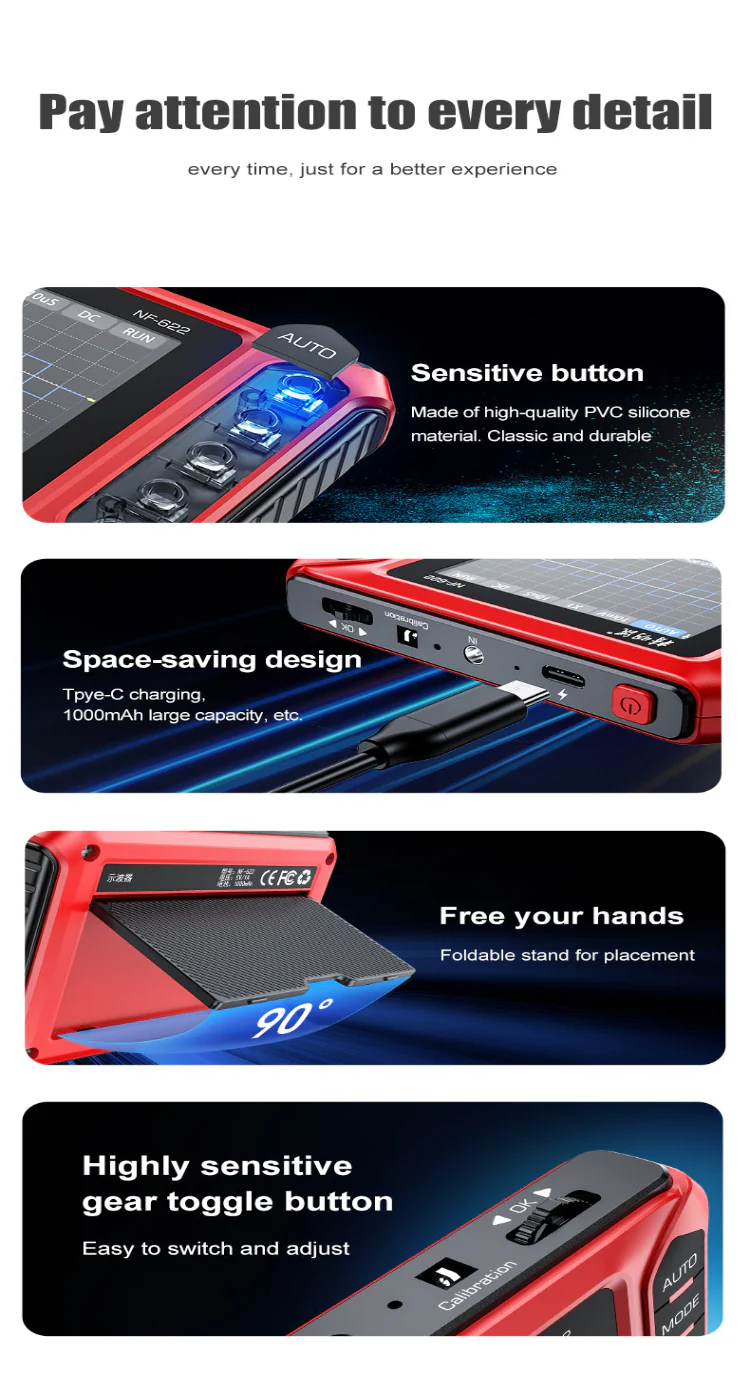

🔋 باتری داخلی و طراحی قابل‌حمل

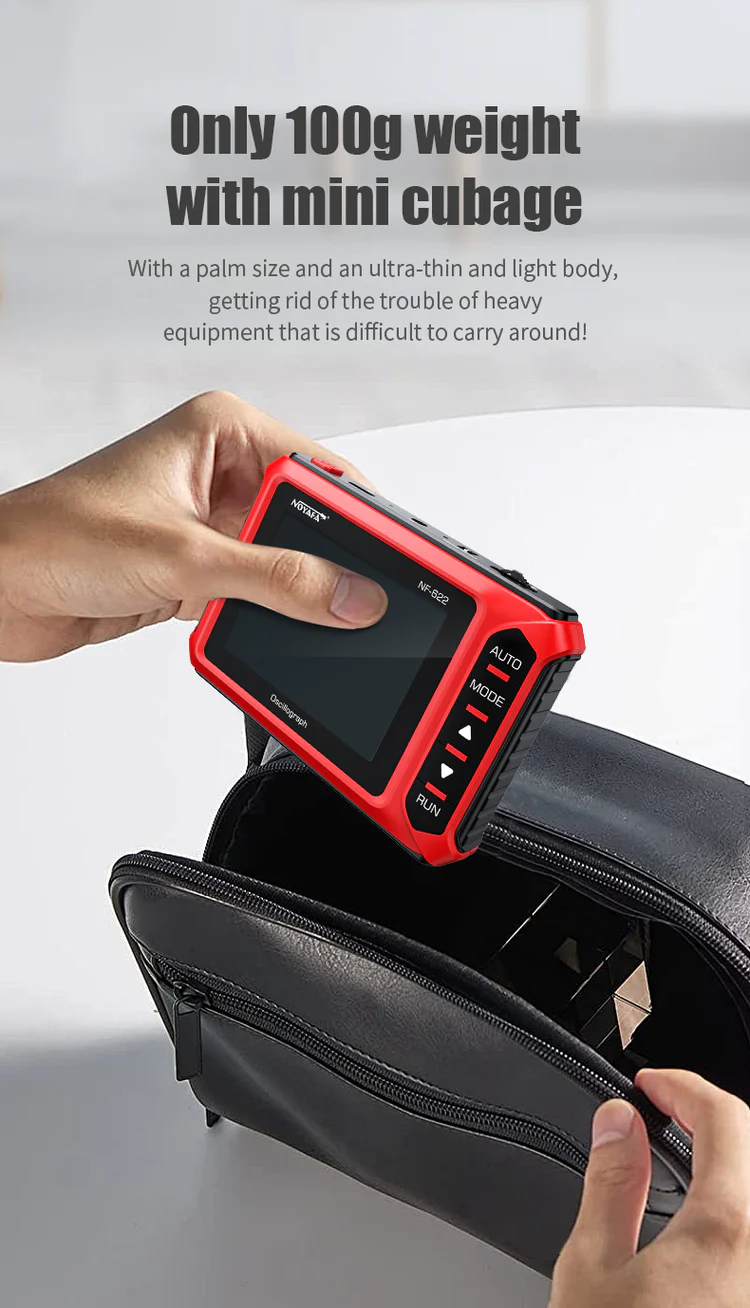

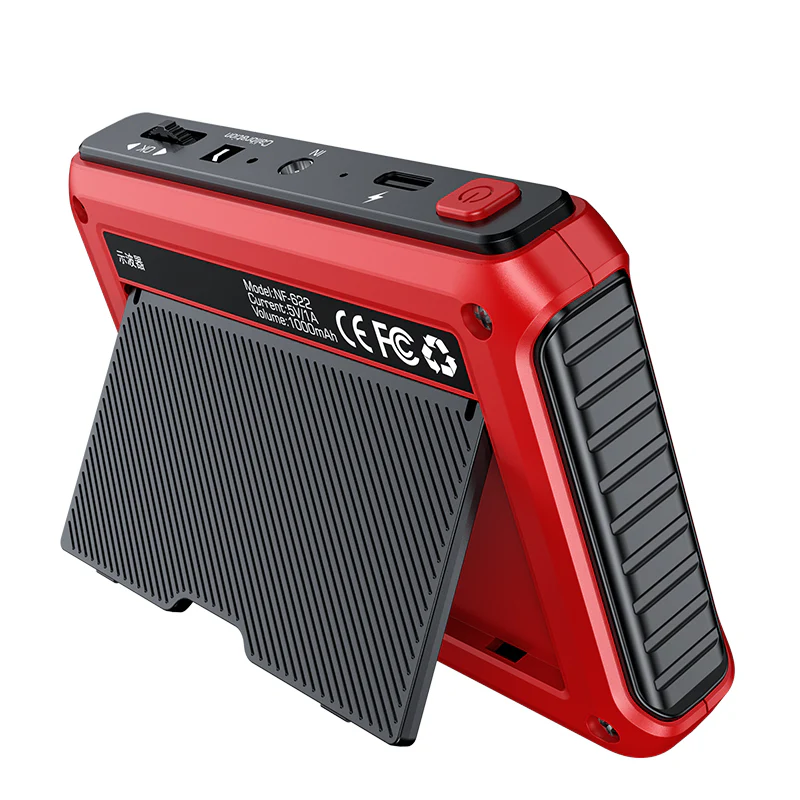

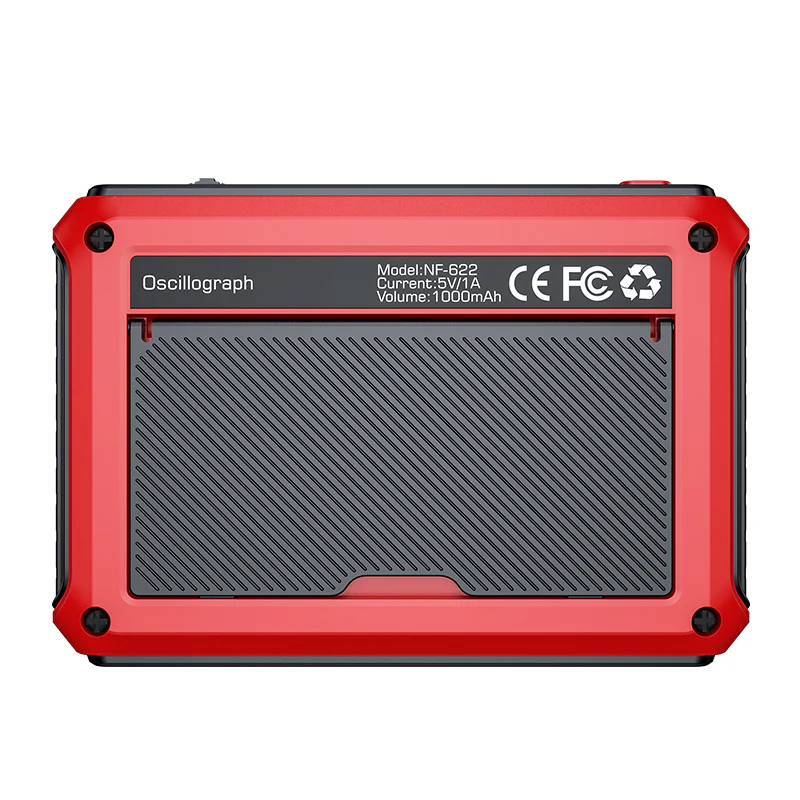

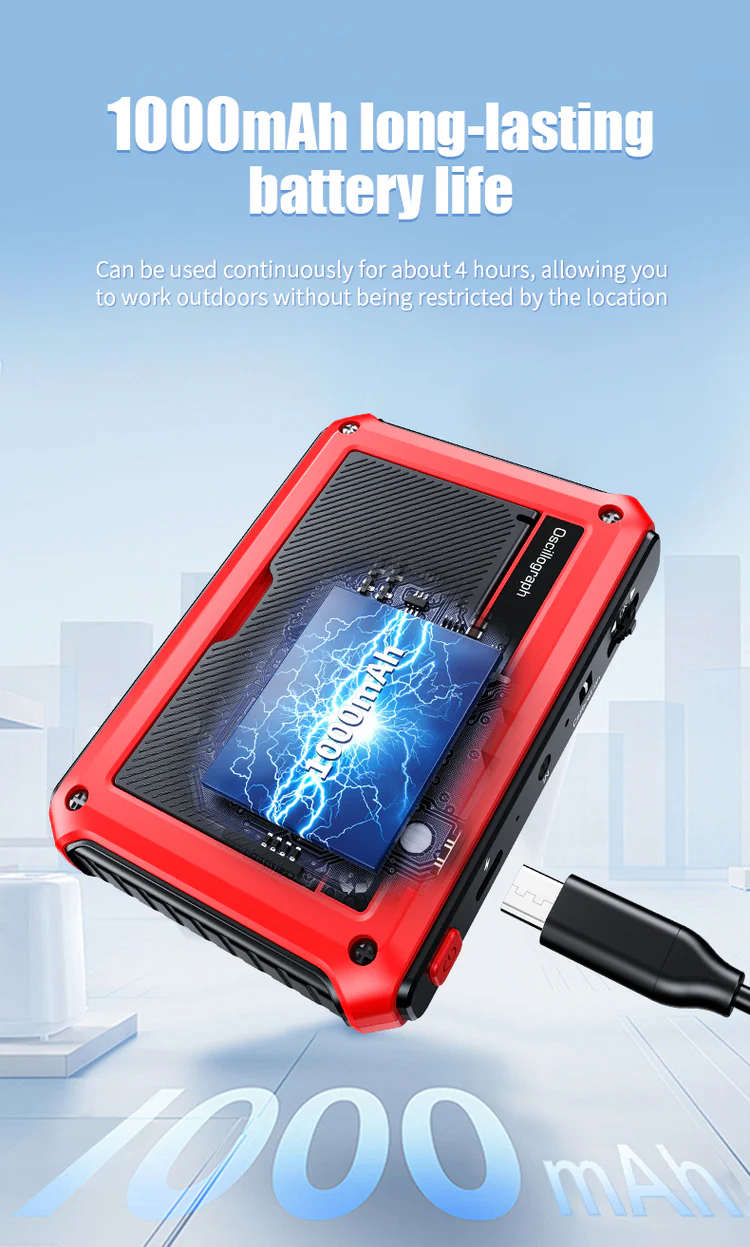

این اسیلوسکوپ به یک باتری لیتیومی ۱۰۰۰mAh مجهز شده و طبق اطلاعات سازنده، امکان استفاده مداوم حدود ۴ ساعت را فراهم می‌کند. شارژ دستگاه از طریق USB با مشخصات ۵V/1A انجام می‌شود. ابعاد ۱۰۵×۷۳×۲۱ میلی‌متر و وزن حدود ۱۰۰ گرم نیز باعث شده حمل آن برای کارهای سیار و تعمیراتی ساده باشد.

🛠 کاربردهای محصول

• بررسی و مشاهده شکل موج سیگنال‌های الکتریکی
• اندازه‌گیری فرکانس سیگنال
• بررسی ولتاژ و ولتاژ پیک‌به‌پیک
• بررسی زمان خیزش و پهنای پالس
• شناسایی و بررسی نویزهای موجود در سیگنال
• عیب‌یابی و تعمیر تجهیزات الکترونیکی
• آزمایش و بررسی مدارهای الکترونیکی
• استفاده در کارگاه‌های تعمیرات و آزمایشگاه‌های آموزشی
• استفاده در پروژه‌های میدانی که حمل تجهیزات بزرگ دشوار است
• بررسی سریع سیگنال‌ها توسط تکنسین‌ها و تعمیرکاران

👨‍🔧 مناسب چه کسانی است؟

اسیلوسکوپ دستی NOYAFA NF-622 برای تعمیرکاران تجهیزات الکترونیکی، تکنسین‌های برق و الکترونیک، دانشجویان و علاقه‌مندان حوزه الکترونیک و افرادی که در پروژه‌های فنی به یک ابزار مشاهده و اندازه‌گیری شکل موج قابل‌حمل نیاز دارند، گزینه‌ای کاربردی است.

طراحی کوچک NF-622 به‌خصوص برای افرادی مناسب است که جابه‌جایی اسیلوسکوپ‌های رومیزی برایشان دشوار است و می‌خواهند یک ابزار اندازه‌گیری سبک را همراه خود به محل پروژه یا تعمیرات ببرند.

📋 مشخصات فنی

🔎 مقایسه محصول

✅ جمع‌بندی

اسیلوسکوپ دیجیتال دستی NOYAFA NF-622 یک ابزار کوچک و کاربردی برای مشاهده و بررسی شکل موج و اندازه‌گیری پارامترهای مهم سیگنال‌های الکتریکی است. نرخ نمونه‌برداری ۲.۵MS/S، پهنای باند ۲۰۰KHz، نمایشگر TFT ۲.۸ اینچی، حالت AUTO و قابلیت اندازه‌گیری پارامترهایی مانند فرکانس، ولتاژ پیک‌به‌پیک، زمان خیزش و پهنای پالس، مجموعه‌ای از امکانات کاربردی را در اختیار کاربر قرار می‌دهد.

مهم‌ترین مزیت این مدل، ترکیب قابلیت‌های یک اسیلوسکوپ دستی با ابعاد بسیار کوچک و باتری داخلی است. اگر برای تعمیرات، عیب‌یابی، آموزش یا پروژه‌های فنی به یک اسیلوسکوپ قابل‌حمل نیاز دارید و اولویت شما داشتن ابزاری سبک برای اندازه‌گیری‌های سیگنال در محدوده مشخص‌شده توسط سازنده است، NF-622 می‌تواند گزینه‌ای مناسب برای تجهیزات کاری شما باشد.
