تستر کابل شبکه چیست؟

تستر کابل شبکه یا Network Cable Tester یک ابزار تخصصی برای بررسی سلامت کابل‌های شبکه، اتصالات و کیفیت اجرای کابل‌کشی است. این دستگاه به تکنسین‌ها کمک می‌کند مشکلاتی مانند قطعی سیم، جابه‌جایی زوج‌ها، اتصال کوتاه، اشتباه در سوکت‌زنی و حتی در مدل‌های حرفه‌ای‌تر، مشکلات مربوط به طول کابل و محل خرابی را شناسایی کنند.

در پروژه‌های شبکه، دوربین مداربسته IP، سیستم‌های کنترل دسترسی و تجهیزات PoE، بسیاری از مشکلات ارتباطی به دلیل ایراد در کابل‌کشی ایجاد می‌شوند. استفاده از یک تستر کابل شبکه باعث می‌شود قبل از راه‌اندازی نهایی پروژه، کیفیت کابل‌ها بررسی شده و از بروز مشکلات بعدی جلوگیری شود.

چرا استفاده از تستر کابل شبکه اهمیت دارد؟

بسیاری از کاربران تصور می‌کنند اگر چراغ‌های یک پورت شبکه روشن شد، کابل کاملاً سالم است؛ اما در عمل ممکن است کابل مشکلاتی داشته باشد که باعث:

• کاهش سرعت شبکه
• قطع و وصل شدن ارتباط
• اختلال در دوربین‌های IP
• مشکل در انتقال برق PoE
• افزایش خطاهای شبکه

شود.

یک کابل شبکه ممکن است ظاهراً سالم باشد اما به دلیل پانچ اشتباه، آسیب داخلی یا کیفیت پایین، عملکرد مناسبی نداشته باشد.

تستر کابل شبکه این مشکلات را قبل از تحویل پروژه مشخص می‌کند.

تستر کابل شبکه چگونه کار می‌کند؟

عملکرد تسترهای شبکه به این صورت است که دستگاه یک سیگنال را از یک سمت کابل ارسال کرده و وضعیت رشته‌های داخلی کابل را در سمت دیگر بررسی می‌کند.

در ساده‌ترین مدل‌ها، دستگاه بررسی می‌کند که آیا هر هشت رشته کابل به‌درستی متصل هستند یا خیر.

در مدل‌های حرفه‌ای‌تر، اطلاعات بیشتری مانند:

• طول کابل
• فاصله محل قطعی
• کیفیت لینک
• وضعیت PoE
• اطلاعات شبکه

نیز قابل بررسی است.

انواع تستر کابل شبکه

1- تستر ساده کابل شبکه

این مدل‌ها برای بررسی اولیه کابل استفاده می‌شوند.

قابلیت‌ها:

• بررسی اتصال رشته‌ها
• تشخیص قطعی سیم
• تشخیص جابه‌جایی سیم‌ها

مناسب برای:

• نصابان شبکه
• پروژه‌های کوچک
• تست کابل‌های آماده

2- تستر حرفه‌ای شبکه

تسترهای حرفه‌ای امکانات بیشتری دارند و برای پروژه‌های بزرگ استفاده می‌شوند.

قابلیت‌ها:

• Wire Map
• TDR
• تست طول کابل
• تست PoE
• Ping
• تست IP
• بررسی تجهیزات شبکه

مناسب برای:

• شرکت‌های شبکه
• دیتاسنترها
• پروژه‌های سازمانی
• نصب دوربین مداربسته

مهم‌ترین قابلیت‌های تستر کابل شبکه

Wire Map چیست؟

Wire Map یکی از پرکاربردترین تست‌های کابل شبکه است.

این قابلیت ترتیب اتصال رشته‌های کابل را بررسی می‌کند و مشخص می‌کند آیا کابل طبق استاندارد پانچ شده است یا خیر.

خطاهایی که Wire Map تشخیص می‌دهد:

• قطع شدن یک رشته
• اتصال اشتباه رشته‌ها
• جابه‌جایی زوج‌ها
• اتصال کوتاه

مثال واقعی

در یک پروژه دوربین مداربسته، چند دوربین تصویر ندارند. با تست Wire Map مشخص می‌شود سوکت RJ45 یکی از کابل‌ها اشتباه پانچ شده و بعد از اصلاح مشکل برطرف می‌شود.

TDR چیست؟

TDR یا Time Domain Reflectometer یک فناوری پیشرفته برای اندازه‌گیری طول کابل و پیدا کردن محل خرابی است.

این قابلیت با ارسال سیگنال در کابل و بررسی بازتاب آن، فاصله تقریبی تا مشکل را مشخص می‌کند.

کاربردها:

• پیدا کردن محل قطعی کابل
• اندازه‌گیری طول کابل
• بررسی کابل‌های دفن‌شده یا داخل داکت

مثال واقعی

در یک ساختمان اداری، کابل شبکه داخل دیوار قطع شده است. به جای تعویض کل مسیر کابل، با TDR مشخص می‌شود خرابی در فاصله ۱۸ متری قرار دارد و فقط همان قسمت تعمیر می‌شود.

تست PoE در تستر شبکه چیست؟

PoE امکان انتقال برق و دیتا از طریق کابل شبکه را فراهم می‌کند.

در دوربین‌های IP، تلفن‌های تحت شبکه و اکسس پوینت‌ها، مشکل برق‌رسانی یکی از ایرادات رایج است.

تسترهای حرفه‌ای می‌توانند وضعیت PoE را بررسی کنند.

کاربردها:

• بررسی فعال بودن PoE
• تشخیص مشکل سوئیچ PoE
• تست تجهیزات قبل از نصب

تستر شبکه برای دوربین مداربسته چه کاربردی دارد؟

در پروژه‌های دوربین مداربسته تحت شبکه، کابل‌کشی صحیح اهمیت بسیار زیادی دارد.

تستر شبکه کمک می‌کند:

• کابل قبل از نصب دوربین بررسی شود.
• مشکل ارتباط دوربین سریع‌تر پیدا شود.
• وضعیت PoE بررسی شود.
• خطاهای سوکت‌زنی مشخص شود.

برای نصابان دوربین، داشتن یک تستر حرفه‌ای می‌تواند زمان عیب‌یابی را به مقدار زیادی کاهش دهد.

تفاوت تستر ساده و تستر حرفه‌ای شبکه

هنگام خرید تستر کابل شبکه به چه نکاتی توجه کنیم؟

قبل از خرید باید مشخص کنید چه نوع پروژه‌ای انجام می‌دهید.

برای کارهای ساده:

اگر فقط سوکت‌زنی و بررسی اولیه کابل انجام می‌دهید، یک تستر ساده کافی است.

برای کار حرفه‌ای:

اگر در زمینه دوربین مداربسته، شبکه سازمانی یا پروژه‌های بزرگ فعالیت دارید، بهتر است دستگاهی انتخاب کنید که امکانات زیر را داشته باشد:

• Wire Map
• TDR
• تست PoE
• تست طول کابل
• Ping
• بررسی IP

معرفی تسترهای حرفه‌ای NOYAFA

برند NOYAFA مدل‌های مختلفی از تسترهای شبکه ارائه کرده که برای کاربردهای مختلف طراحی شده‌اند.

برخی مدل‌ها برای تست کابل شبکه، برخی برای عیب‌یابی حرفه‌ای و برخی مدل‌ها ترکیبی از تست شبکه، فیبر نوری و دوربین مداربسته هستند.

مدل‌هایی مانند:

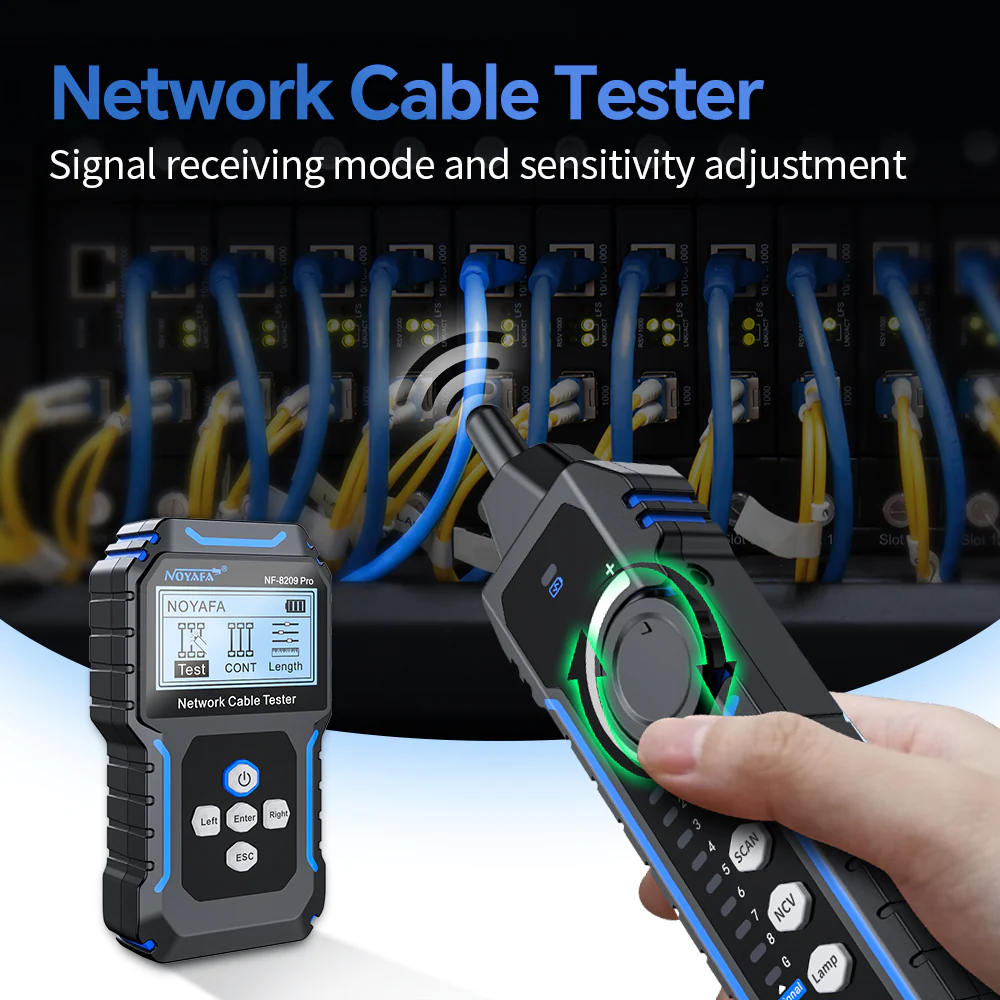

• NF-8209 Pro
• NF-8504
• NF-8508
• NF-8607

برای کاربران حرفه‌ای که نیاز به تست‌های کامل‌تر دارند، کاربرد بیشتری دارند.

جمع‌بندی

تستر کابل شبکه یکی از ابزارهای ضروری برای هر تکنسین شبکه و نصاب دوربین مداربسته است. این دستگاه با بررسی دقیق کابل‌ها، از مشکلاتی مانند قطعی، کاهش سرعت، خطاهای پانچ و مشکلات PoE جلوگیری می‌کند.

در پروژه‌های حرفه‌ای، استفاده از تسترهای مجهز به قابلیت‌هایی مانند Wire Map، TDR، تست PoE و تست شبکه باعث افزایش کیفیت اجرا و کاهش زمان عیب‌یابی می‌شود.

انتخاب مدل مناسب تستر کاملاً به نوع پروژه بستگی دارد؛ اما برای کسانی که به‌صورت حرفه‌ای در حوزه شبکه، فیبر نوری و دوربین مداربسته فعالیت می‌کنند، تسترهای چندمنظوره می‌توانند یک ابزار ارزشمند و کاربردی باشند.
