PoE چیست؟

PoE مخفف عبارت Power over Ethernet به معنی «انتقال برق از طریق کابل شبکه» است. این فناوری به تجهیزات شبکه اجازه می‌دهد علاوه بر انتقال اطلاعات، برق موردنیاز خود را نیز از همان کابل شبکه دریافت کنند.

در روش‌های سنتی، یک دوربین مداربسته IP برای کار کردن به دو کابل نیاز داشت:

کابل شبکه برای انتقال تصویر و اطلاعات
کابل برق برای تغذیه دوربین

اما با استفاده از PoE، برق و دیتا از طریق یک کابل شبکه مانند Cat5e، Cat6 یا Cat6A منتقل می‌شوند. این موضوع باعث کاهش کابل‌کشی، ساده‌تر شدن نصب و افزایش نظم پروژه می‌شود.

PoE چگونه کار می‌کند؟

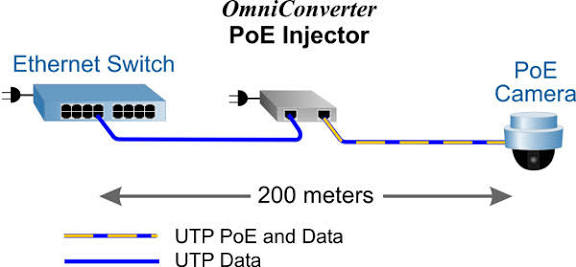

در سیستم PoE معمولاً یک تجهیز ارسال‌کننده برق و یک تجهیز دریافت‌کننده وجود دارد.

تجهیزات ارسال‌کننده برق:

سوئیچ PoE
PoE Injector

تجهیزات دریافت‌کننده:

دوربین IP
اکسس پوینت بی‌سیم
تلفن تحت شبکه
تجهیزات اینترنت اشیا

سوئیچ PoE برق را روی زوج‌های مشخصی از کابل شبکه قرار می‌دهد و دستگاه مقصد پس از شناسایی استاندارد PoE، انرژی موردنیاز خود را دریافت می‌کند.

این فرآیند باعث می‌شود دستگاه بدون نیاز به آداپتور جداگانه روشن شود.

کاربرد PoE در دوربین مداربسته IP

یکی از مهم‌ترین کاربردهای PoE در سیستم‌های نظارتی است.

در دوربین‌های IP، تصویر به صورت دیجیتال روی شبکه منتقل می‌شود. بنابراین استفاده از یک کابل شبکه برای انتقال همزمان برق و تصویر، یک مزیت بزرگ محسوب می‌شود.

کاربردهای PoE در دوربین مداربسته:

دوربین‌های نصب‌شده در ارتفاع
پروژه‌های اداری و تجاری
کارخانه‌ها و سوله‌ها
ساختمان‌های بزرگ
سیستم‌های نظارتی چند دوربینه

مزایای استفاده از PoE در دوربین مداربسته

کاهش کابل‌کشی

با حذف کابل برق جداگانه، مسیر نصب ساده‌تر می‌شود.

مثلاً در یک پروژه ۳۰ دوربینه، به جای اجرای ۳۰ مسیر برق جداگانه، فقط کابل شبکه تا محل دوربین‌ها کشیده می‌شود.

نصب آسان‌تر

نصاب فقط یک کابل شبکه تا دوربین اجرا می‌کند و زمان نصب کاهش پیدا می‌کند.

مدیریت بهتر برق

در سیستم‌های PoE، برق دوربین‌ها از یک نقطه مانند رک شبکه مدیریت می‌شود.

مزیت این روش:

خاموش و روشن کردن آسان تجهیزات
امکان بررسی وضعیت برق
استفاده از UPS برای پشتیبانی هنگام قطع برق

افزایش امنیت و پایداری

وقتی سوئیچ PoE داخل رک قرار دارد، می‌توان برق کل دوربین‌ها را از یک نقطه محافظت کرد.

انواع استانداردهای PoE

فناوری PoE دارای استانداردهای مختلفی است که میزان توان قابل ارائه آن‌ها متفاوت است.

استاندارد	توان تقریبی	کاربرد
IEEE 802.3af	حدود 15 وات	دوربین‌های معمولی IP
IEEE 802.3at	حدود 30 وات	دوربین‌های حرفه‌ای‌تر، PTZ سبک
IEEE 802.3bt	توان بالاتر	تجهیزات پرمصرف

انتخاب استاندارد مناسب باید بر اساس نیاز مصرفی دستگاه انجام شود.

تفاوت PoE با روش برق‌رسانی معمولی

ویژگی	PoE	برق معمولی
کابل موردنیاز	یک کابل شبکه	کابل شبکه + کابل برق
نصب	ساده‌تر	پیچیده‌تر
مدیریت	متمرکز	جداگانه
مناسب پروژه بزرگ	بسیار مناسب	دشوارتر

تست PoE چگونه انجام می‌شود؟

یکی از مشکلات رایج در پروژه‌های دوربین IP این است که دوربین روشن نمی‌شود، اما دلیل مشکل مشخص نیست.

علت ممکن است یکی از موارد زیر باشد:

خرابی سوئیچ PoE
مشکل کابل شبکه
اشتباه در پانچ کابل
کمبود توان خروجی
مشکل دوربین

برای بررسی این موارد از تسترهای حرفه‌ای شبکه استفاده می‌شود.

تستر PoE می‌تواند اطلاعاتی مانند:

وجود برق روی کابل
وضعیت تغذیه
نوع PoE
مشکل مسیر کابل

را بررسی کند.

مثال واقعی از عیب‌یابی PoE در دوربین مداربسته

فرض کنید یک دوربین IP در پروژه نصب شده اما روشن نمی‌شود.

مراحل بررسی:

ابتدا کابل شبکه با تستر بررسی می‌شود.
وضعیت Wire Map بررسی می‌شود.
تست PoE انجام می‌شود.
مشخص می‌شود سوئیچ برق ارسال نمی‌کند یا کابل مشکل دارد.

بدون تستر، تکنسین ممکن است زمان زیادی را صرف تعویض دوربین، سوئیچ یا کابل کند.

ONVIF چیست و چه ارتباطی با دوربین IP دارد؟

ONVIF یک استاندارد ارتباطی برای هماهنگی بین تجهیزات نظارتی تحت شبکه است.

با استفاده از ONVIF، تجهیزات مختلف مانند:

دوربین IP
دستگاه ضبط NVR
نرم‌افزار مدیریت تصویر

می‌توانند ارتباط بهتری با یکدیگر داشته باشند.

در برخی تسترهای حرفه‌ای دوربین مداربسته، قابلیت‌های مربوط به ONVIF برای شناسایی و بررسی دوربین‌ها وجود دارد.

مشکلات رایج در سیستم‌های PoE

دوربین روشن نمی‌شود

دلایل احتمالی:

کابل شبکه معیوب
سوئیچ PoE ناسازگار
مشکل در سوکت‌زنی
توان ناکافی

تصویر دوربین قطع و وصل می‌شود

دلایل:

کیفیت پایین کابل
افت ولتاژ
نویز شبکه
مشکل در تجهیزات شبکه

سرعت انتقال تصویر پایین است

دلایل:

کابل نامناسب
ترافیک بالای شبکه
تنظیمات اشتباه شبکه

تستر مناسب برای پروژه‌های PoE و دوربین IP

برای نصابان حرفه‌ای دوربین مداربسته، تسترهایی که علاوه بر تست کابل، امکانات شبکه را نیز بررسی می‌کنند کاربرد بیشتری دارند.

قابلیت‌های مهم یک تستر حرفه‌ای:

تست PoE
Wire Map
Ping
بررسی IP
تست کابل شبکه
تست تجهیزات شبکه

مدل‌هایی از NOYAFA مانند NF-8504، NF-8607 و برخی تسترهای IPC برای پروژه‌های دوربین IP و شبکه طراحی شده‌اند.

نکات مهم هنگام اجرای پروژه PoE

از کابل شبکه استاندارد استفاده کنید.
طول کابل را متناسب با استانداردهای شبکه در نظر بگیرید.
قبل از نصب نهایی، کابل‌ها را تست کنید.
توان مصرفی دوربین را بررسی کنید.
کیفیت سوکت‌زنی را جدی بگیرید.
برای پروژه‌های حساس از تستر حرفه‌ای استفاده کنید.

جمع‌بندی

PoE یکی از فناوری‌های مهم در شبکه‌های امروزی است که باعث ساده‌تر شدن نصب تجهیزات تحت شبکه، مخصوصاً دوربین‌های مداربسته IP شده است. انتقال همزمان برق و دیتا از طریق کابل شبکه، هزینه کابل‌کشی را کاهش داده و مدیریت تجهیزات را آسان‌تر می‌کند.

برای داشتن یک پروژه پایدار، فقط استفاده از تجهیزات PoE کافی نیست؛ بلکه کیفیت کابل‌کشی، تست صحیح مسیر و بررسی مشکلات احتمالی اهمیت زیادی دارد. استفاده از تسترهای حرفه‌ای شبکه و PoE کمک می‌کند مشکلات قبل از تحویل پروژه شناسایی و برطرف شوند.
