ردیاب و آشکارساز کابل، سیم و لوله زیرزمینی نویافا NOYAFA مدل NF-829
ردیابی کابل‌ها و مسیر سیم‌کشی‌های پنهان، به‌خصوص در پروژه‌های ساختمانی، تأسیسات برق و زیرساخت‌های شهری، بدون ابزار مناسب می‌تواند زمان‌بر و پرریسک باشد. ردیاب زیرزمینی نویافا مدل NF-829 برای شناسایی مسیر کابل‌ها، سیم‌ها و لوله‌های فلزی در زیر زمین یا داخل دیوار طراحی شده و امکان تشخیص مسیر تا عمق حداکثر ۲ متر را در اختیار تکنسین قرار می‌دهد.
NF-829 یک ابزار چندکاره برای ردیابی کابل و خطا‌یابی است که علاوه بر تشخیص مسیر سیم و کابل، قابلیت شناسایی محل قطعی و اتصال کوتاه، تشخیص ولتاژ و NCV بدون تماس را نیز ارائه می‌کند. نمایش شدت سیگنال روی LCD، تنظیم شدت سیگنال فرستنده و حساسیت گیرنده، استفاده از دستگاه را در محیط‌های مختلف و حتی شرایط دارای نویز الکتریکی ساده‌تر می‌کند.
طراحی قابل حمل، باتری لیتیومی ۳۰۰۰ میلی‌آمپرساعتی، شارژ Type-C و بخش پشتی مغناطیسی، NF-829 را به گزینه‌ای کاربردی برای برق‌کاران، تکنسین‌های تأسیسات، تیم‌های تعمیر و نگهداری و پروژه‌های بازسازی تبدیل کرده است؛ به‌خصوص زمانی که نیاز به یک ابزار متمرکز برای ردیابی و عیب‌یابی مسیرهای پنهان وجود دارد.
🔎 معرفی محصول

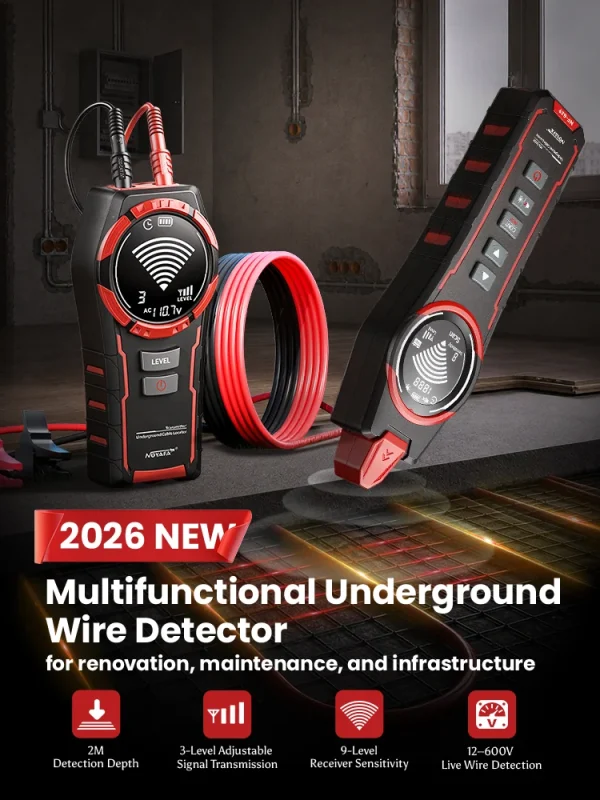

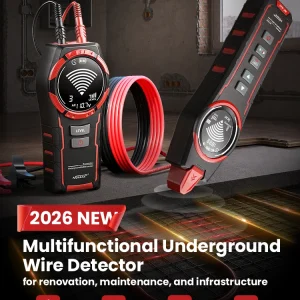

ردیاب کابل زیرزمینی NOYAFA NF-829 از یک فرستنده و گیرنده تشکیل شده است و با فرکانس سیگنال ۱۲۵ کیلوهرتز برای ردیابی مسیر کابل‌ها، سیم‌ها و لوله‌های فلزی کار می‌کند. دستگاه می‌تواند مسیر کابل‌های پنهان در دیوار یا زیر زمین را تا عمق اعلام‌شده ۲ متر دنبال کند و حداکثر طول کابل قابل ردیابی آن ۱۰۰۰ متر اعلام شده است.
یکی از نقاط قوت NF-829 این است که تنها یک ردیاب ساده مسیر نیست. تشخیص مدار باز، تشخیص اتصال کوتاه، جست‌وجوی خودکار فرکانس، حالت دریافت دستی و خودکار و نمایش قدرت سیگنال، امکاناتی هستند که فرآیند پیدا کردن مسیر و محل مشکل را برای تکنسین کاربردی‌تر می‌کنند.

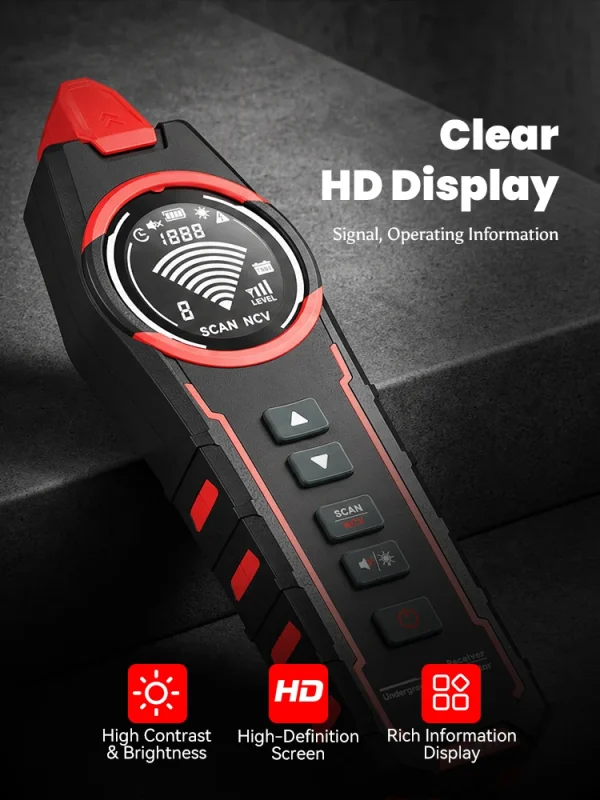

فرستنده دستگاه دارای نمایشگر LCD با نور پس‌زمینه و ابعاد صفحه ۵۲×۳۵ میلی‌متر است و گیرنده نیز از نمایشگر LCD با همین ابعاد بهره می‌برد. در گیرنده، ۹ سطح تنظیم حساسیت در نظر گرفته شده و فرستنده نیز دارای ۳ سطح قابل تنظیم برای شدت سیگنال است تا بتوان عملکرد دستگاه را متناسب با شرایط مختلف تنظیم کرد.
✅ ویژگی‌ها و مزایای اصلی
- ردیابی کابل، سیم و لوله‌های فلزی در زیر زمین یا داخل دیوار تا عمق حداکثر ۲ متر
- پشتیبانی از ردیابی کابل با طول حداکثر ۱۰۰۰ متر
- شناسایی محل قطعی و نقطه شکست کابل
- تشخیص اتصال کوتاه مدار با مقدار اعلام‌شده تا ۲۰۰۰ اهم
- تشخیص مدار باز و بررسی وضعیت مسیر سیم‌کشی
- فرکانس سیگنال ۱۲۵ کیلوهرتز برای فرستنده و گیرنده
- ۳ سطح تنظیم شدت سیگنال فرستنده
- ۹ سطح تنظیم حساسیت گیرنده
- جست‌وجوی خودکار فرکانس و پشتیبانی از حالت دریافت دستی و خودکار
- نمایش شدت سیگنال دریافتی روی LCD
- قابلیت تشخیص ولتاژ و هشدار NCV بدون تماس
- هشدار صوتی و تصویری هنگام نزدیک شدن به مدار دارای ولتاژ در حالت NCV
- پشت مغناطیسی داخلی برای اتصال به تابلوها، جعبه‌های برق و سطوح فلزی
- باتری لیتیومی قابل شارژ ۳۰۰۰ میلی‌آمپرساعت
- شارژ از طریق درگاه Type-C
- طراحی قابل حمل و چندکاره برای ردیابی، تست و عیب‌یابی
⚙️ توضیح قابلیت‌های مهم محصول
ردیابی کابل و سیم تا عمق ۲ متر

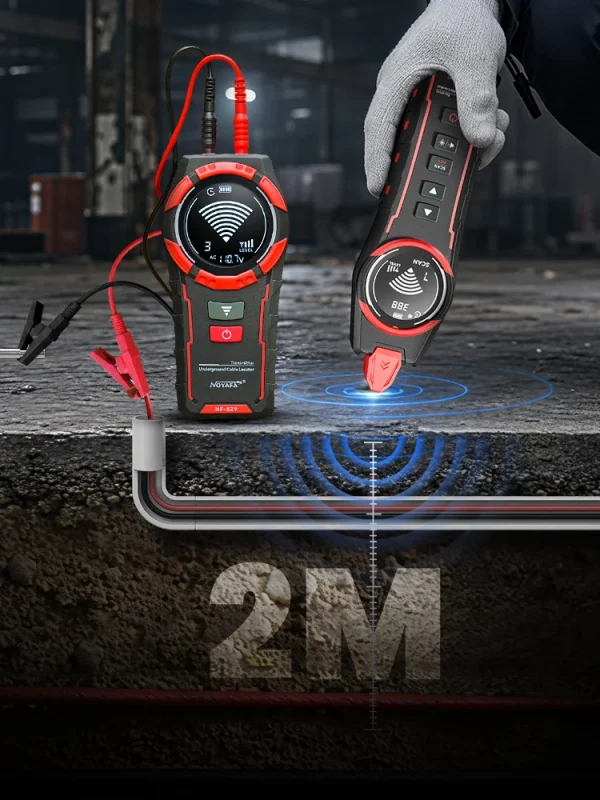

مهم‌ترین قابلیت NF-829، پیدا کردن مسیر سیم‌ها و کابل‌های پنهان است. این دستگاه می‌تواند مسیر سیم‌کشی مدفون یا کابل‌های عبوری داخل دیوار را تا حداکثر عمق ۲ متر ردیابی کند. این ویژگی در پروژه‌هایی که مسیر دقیق کابل از روی نقشه مشخص نیست، می‌تواند از تخریب یا حفاری غیرضروری جلوگیری کند.
🎯 پیدا کردن محل قطعی و اتصال کوتاه

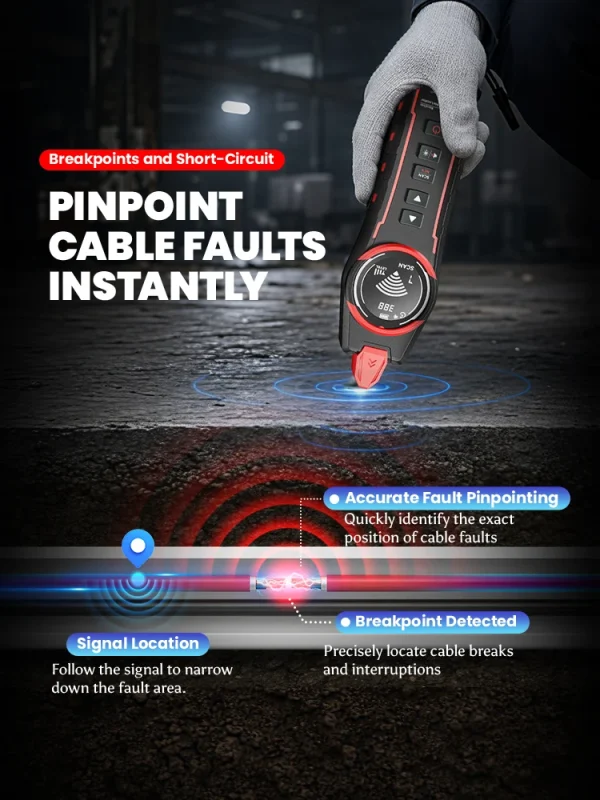

در عملیات عیب‌یابی، تنها پیدا کردن مسیر کابل کافی نیست. NF-829 امکان شناسایی نقطه قطعی و تشخیص اتصال کوتاه را نیز در اختیار تکنسین قرار می‌دهد. بر اساس مشخصات رسمی، دستگاه برای تشخیص اتصال کوتاه تا مقدار ۲۰۰۰ اهم معرفی شده است. این قابلیت می‌تواند زمان لازم برای پیدا کردن محل خرابی در مسیرهای طولانی را کاهش دهد.
📶 تنظیم شدت سیگنال و حساسیت

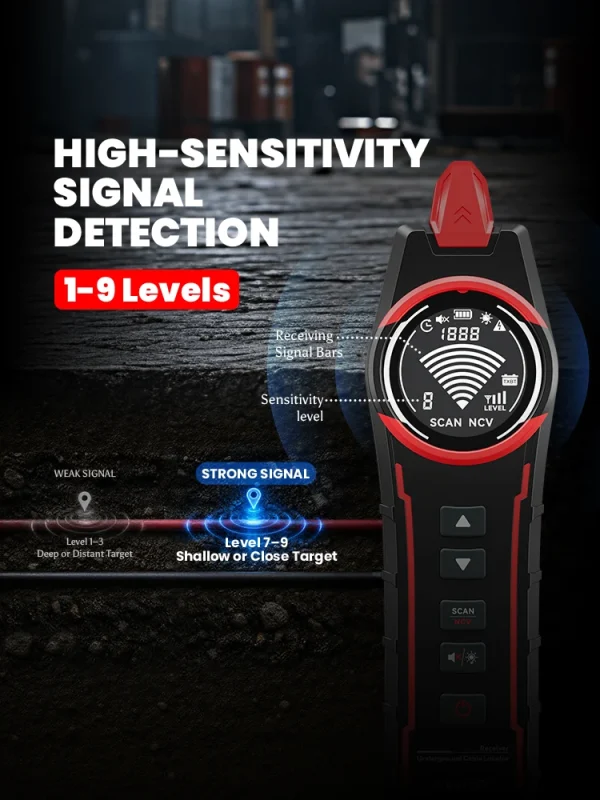

شرایط محیط نصب کابل در همه پروژه‌ها یکسان نیست. وجود بتن، کف‌سازی، دیوارهای ضخیم یا نویزهای الکتریکی می‌تواند روی ردیابی تأثیر بگذارد. NF-829 برای سازگاری بهتر با محیط، ۳ سطح تنظیم شدت سیگنال در فرستنده و ۹ سطح تنظیم حساسیت در گیرنده دارد. کاربر می‌تواند با تنظیم این موارد، سیگنال مورد نیاز را بهتر دنبال کند و از دریافت سیگنال‌های مزاحم بکاهد.
⚡ تشخیص ولتاژ و قابلیت NCV

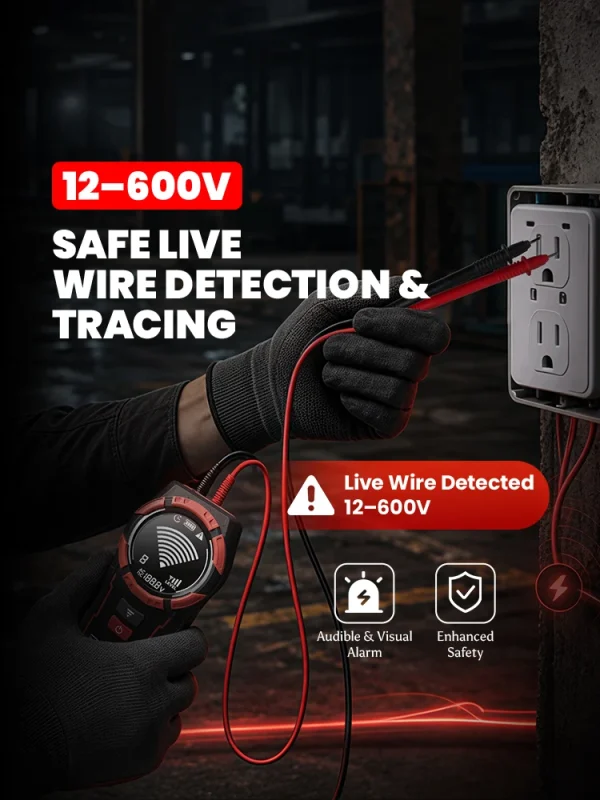

NF-829 علاوه بر ردیابی مسیر، قابلیت تشخیص ولتاژ را نیز ارائه می‌دهد. مشخصات جزئی محصول، تست ولتاژ مدار توسط فرستنده را در محدوده AC و DC از ۱۲ تا ۴۰۰ ولت با دقت اعلام‌شده ±۲.۵ درصد ذکر می‌کند. در بخش NCV گیرنده نیز تشخیص AC در محدوده ۵۰ تا ۴۰۰ ولت با فرکانس ۵۰ تا ۶۰ هرتز اعلام شده است.

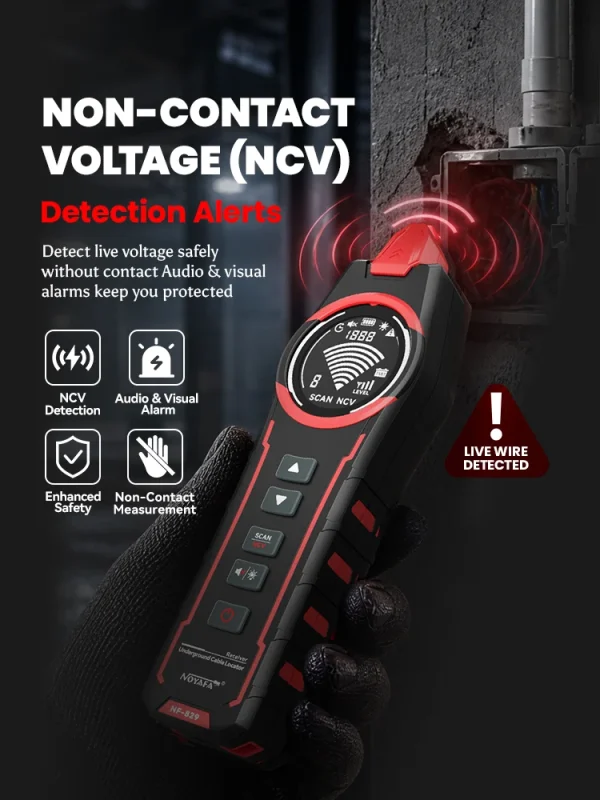

در حالت NCV، دستگاه با هشدار صوتی و تصویری هنگام نزدیک شدن به مدار دارای ولتاژ، به تکنسین کمک می‌کند حضور ولتاژ را بدون تماس مستقیم بررسی کند. برای کار حرفه‌ای، این قابلیت باید به‌عنوان ابزار کمکی ایمنی استفاده شود و جایگزین روش‌های استاندارد ایزوله‌سازی و بررسی ایمنی برق نیست.
🧲 پشت مغناطیسی برای کار بدون دست

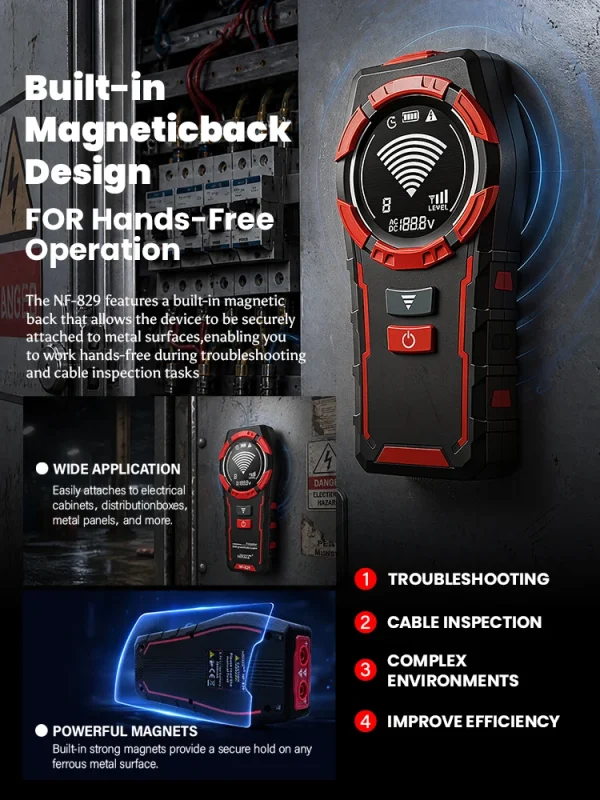

پشت مغناطیسی داخلی یکی از ویژگی‌های کاربردی NF-829 است. گیرنده را می‌توان روی سطوح فولادی مانند تابلوهای برق، جعبه‌های توزیع و پنل‌های فلزی قرار داد تا در زمان عیب‌یابی یا بررسی مسیر کابل، نیاز به نگه داشتن مداوم دستگاه با دست کمتر شود.
🔋 باتری ۳۰۰۰ میلی‌آمپرساعتی و شارژ Type-C
منبع تغذیه NF-829 یک باتری لیتیومی ۳.۷ ولتی با ظرفیت ۳۰۰۰ میلی‌آمپرساعت است. شارژ Type-C نیز استفاده از دستگاه را در محیط کارگاهی یا پروژه‌های خارج از کارگاه ساده‌تر می‌کند و برای یک ابزار قابل حمل، مزیت مهمی به شمار می‌آید.
🏗️ کاربردهای محصول
NOYAFA NF-829 برای طیف متنوعی از فعالیت‌های فنی طراحی شده است و در پروژه‌هایی که مسیر کابل یا تأسیسات پنهان است، کاربرد ویژه‌ای دارد.
- پیدا کردن کابل‌ها و سیم‌های مدفون در زمین
- ردیابی سیم‌کشی پنهان داخل دیوار
- شناسایی مسیر لوله‌های فلزی و خطوط تأسیسات
- عیب‌یابی کابل‌های برق و تشخیص محل قطعی
- شناسایی اتصال کوتاه در مسیر سیم‌کشی
- بازسازی و نوسازی ساختمان‌ها
- نصب و تعمیر تأسیسات الکتریکی
- نگهداری شبکه‌های برق و زیرساخت‌های شهری
- بررسی کابل‌های برق در کارخانه‌ها و محیط‌های صنعتی
- تعمیرات برق ساختمان و پروژه‌های خانگی
- بررسی خطوط زیرزمینی و تأسیسات مرتبط با روشنایی معابر
👷 مناسب چه کسانی است؟
NF-829 برای افرادی مناسب است که به‌صورت حرفه‌ای با سیم‌کشی، کابل‌کشی، تأسیسات برق یا تعمیر و نگهداری زیرساخت‌ها سروکار دارند. ساختار چندکاره دستگاه باعث می‌شود برای استفاده در محل پروژه، گزینه‌ای کاربردی‌تر از یک ابزار صرفاً تک‌منظوره باشد.
- برق‌کاران و تکنسین‌های تأسیسات
- نصابان و تعمیرکاران سیستم‌های الکتریکی
- پیمانکاران برق و پروژه‌های ساختمانی
- تیم‌های تعمیر و نگهداری کارخانه‌ها
- تکنسین‌های بازسازی و نوسازی ساختمان
- تیم‌های نگهداری زیرساخت و تأسیسات شهری
- تکنسین‌هایی که با کابل‌های مدفون و سیم‌کشی پنهان سروکار دارند
📋 مشخصات فنی
| ویژگی | مشخصات |
|---|---|
| برند | NOYAFA |
| مدل | NF-829 |
| نوع محصول | ردیاب کابل، سیم و لوله زیرزمینی |
| حداکثر عمق تشخیص | ۲ متر |
| حداکثر طول کابل | ۱۰۰۰ متر |
| پشتیبانی از | سیم‌های فلزی، کابل‌ها و لوله‌های فلزی |
| فرکانس سیگنال | ۱۲۵ کیلوهرتز |
| تنظیم شدت سیگنال فرستنده | ۳ سطح |
| تنظیم حساسیت گیرنده | ۹ سطح |
| تشخیص اتصال کوتاه | بله، تا ۲۰۰۰ اهم طبق مشخصات اعلام‌شده |
| تشخیص مدار باز | بله |
| جست‌وجوی خودکار فرکانس | بله |
| حالت دریافت | دستی / خودکار |
| نمایش شدت سیگنال | بله، روی LCD |
| نمایش نتیجه | صوتی و LCD |
| ولتاژ تست مدار توسط فرستنده | AC: 12 تا 400V ، DC: 12 تا 400V |
| دقت تست ولتاژ مدار | ±۲.۵٪ |
| NCV گیرنده | AC: 50 تا 400V، 50 تا 60Hz، ±۲.۵٪ |
| نمایشگر فرستنده | LCD با نور پس‌زمینه، ۵۲×۳۵ میلی‌متر |
| نمایشگر گیرنده | LCD با نور پس‌زمینه، ۵۲×۳۵ میلی‌متر |
| تغذیه | باتری لیتیومی ۳.۷V با ظرفیت ۳۰۰۰mAh |
| درگاه شارژ | Type-C |
| پشت مغناطیسی | بله |
| ابعاد فرستنده | ۱۵۸×۸۰×۳۳ میلی‌متر |
| ابعاد گیرنده | ۲۲۸×۷۴×۲۸ میلی‌متر |
| رابط فرستنده | Multimeter Jack |
🔄 مقایسه محصول
| قابلیت | محصول معمولی | NOYAFA NF-829 |
|---|---|---|
| ردیابی کابل پنهان | معمولاً قابلیت اصلی دستگاه | بله، تا عمق حداکثر ۲ متر |
| ردیابی کابل در فواصل طولانی | بسته به نوع ابزار | حداکثر طول کابل اعلام‌شده ۱۰۰۰ متر |
| پیدا کردن نقطه قطعی | در بسیاری از ابزارهای ساده محدود یا فاقد آن | بله |
| تشخیص اتصال کوتاه | همیشه ارائه نمی‌شود | بله، تا ۲۰۰۰ اهم طبق مشخصات |
| تنظیم شدت سیگنال | در مدل‌های ساده ممکن است محدود باشد | ۳ سطح |
| تنظیم حساسیت گیرنده | در برخی مدل‌ها محدود | ۹ سطح |
| جست‌وجوی خودکار فرکانس | در مدل‌های ساده الزامی نیست | بله |
| تشخیص NCV | در بسیاری از ردیاب‌های ساده وجود ندارد | بله |
| نمایش شدت سیگنال روی LCD | بسته به مدل | بله |
| پشت مغناطیسی | معمولاً ندارد | بله |
| باتری قابل شارژ | بسته به مدل | ۳۰۰۰mAh با شارژ Type-C |
💡 جمع‌بندی
ردیاب و آشکارساز کابل، سیم و لوله زیرزمینی NOYAFA NF-829 انتخابی مناسب برای تکنسین‌هایی است که به یک ابزار چندمنظوره برای ردیابی مسیر کابل، پیدا کردن محل قطعی و اتصال کوتاه، بررسی ولتاژ و شناسایی بدون تماس مدارهای برق‌دار نیاز دارند. عمق تشخیص تا ۲ متر، پشتیبانی از کابل تا طول اعلام‌شده ۱۰۰۰ متر، تنظیمات چندمرحله‌ای سیگنال و حساسیت، نمایشگر LCD و قابلیت NCV، مجموعه‌ای از امکانات کاربردی را در یک دستگاه قابل حمل ارائه می‌کنند.
در پروژه‌های برق ساختمان، بازسازی، نگهداری تأسیسات، کابل‌های زیرزمینی و عیب‌یابی صنعتی، داشتن چنین ابزاری می‌تواند روند پیدا کردن مسیر و محل خرابی را سریع‌تر و هدفمندتر کند. پشت مغناطیسی، باتری ۳۰۰۰ میلی‌آمپرساعتی و شارژ Type-C نیز استفاده از NF-829 را در محل کار ساده‌تر کرده‌اند.
