ردیاب کابل زیرزمینی نویافا مدل NF-8301 مولتی فانکشن

ردیاب و کابل‌یاب زیرزمینی و دیواری نویافا NOYAFA NF-8301

اگر پیدا کردن مسیر کابل‌های برق، سیم‌های ارتباطی و لوله‌های فلزی پنهان در دیوار، کف یا زمین برای شما به یک چالش روزمره تبدیل شده است، ردیاب کابل و مدار زیرزمینی NOYAFA NF-8301 می‌تواند یک ابزار حرفه‌ای و چندمنظوره برای عیب‌یابی و شناسایی مسیر تأسیسات باشد. این دستگاه برای تکنسین‌های برق، تعمیرکاران، متخصصان تأسیسات، HVAC و فعالان حوزه ساخت‌وساز طراحی شده و امکان ردیابی کابل و شناسایی محل خطا را بدون نیاز به تخریب غیرضروری فراهم می‌کند.

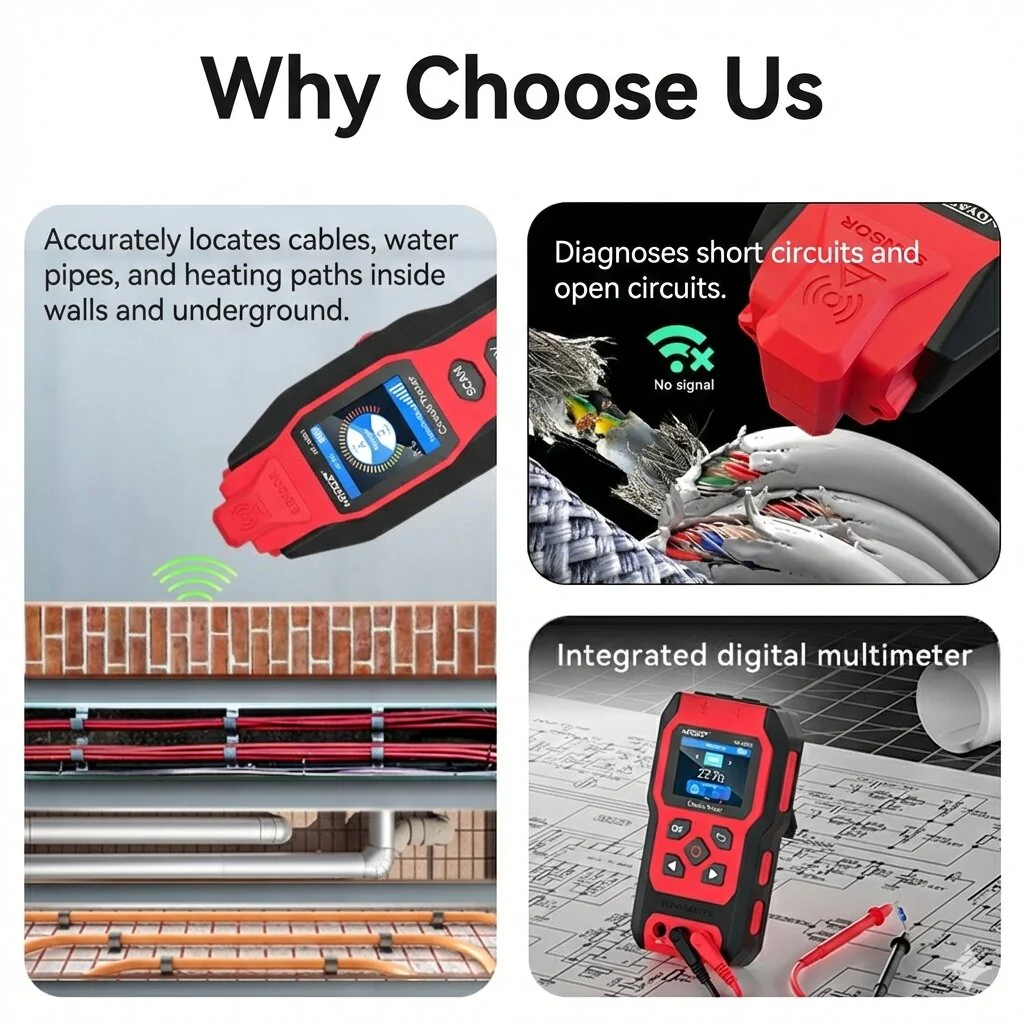

NF-8301 تنها یک کابل‌یاب معمولی نیست؛ این مدل علاوه بر ردیابی سیم و کابل، به مولتی‌متر دیجیتال داخلی مجهز شده و امکان اندازه‌گیری پارامترهایی مانند ولتاژ، مقاومت، جریان، فرکانس، پیوستگی و دما را فراهم می‌کند. ترکیب این قابلیت‌ها باعث می‌شود برای بسیاری از کارهای میدانی، نیاز به حمل چند ابزار مجزا کاهش پیدا کند.

یکی از نقاط قوت مهم این مدل، توانایی تشخیص کابل‌های قطع‌شده، اتصال کوتاه و محل شکستگی سیم است. همچنین با عمق تشخیص اعلام‌شده تا ۴ متر و قابلیت ردیابی کابل تا طول ۱۰۰۰ متر، NF-8301 برای پروژه‌هایی که مسیر سیم‌کشی در داخل دیوار، زیر کف یا زیر زمین قرار گرفته است، ابزار کاربردی‌تری نسبت به روش‌های سنتی محسوب می‌شود.

🔎 معرفی محصول

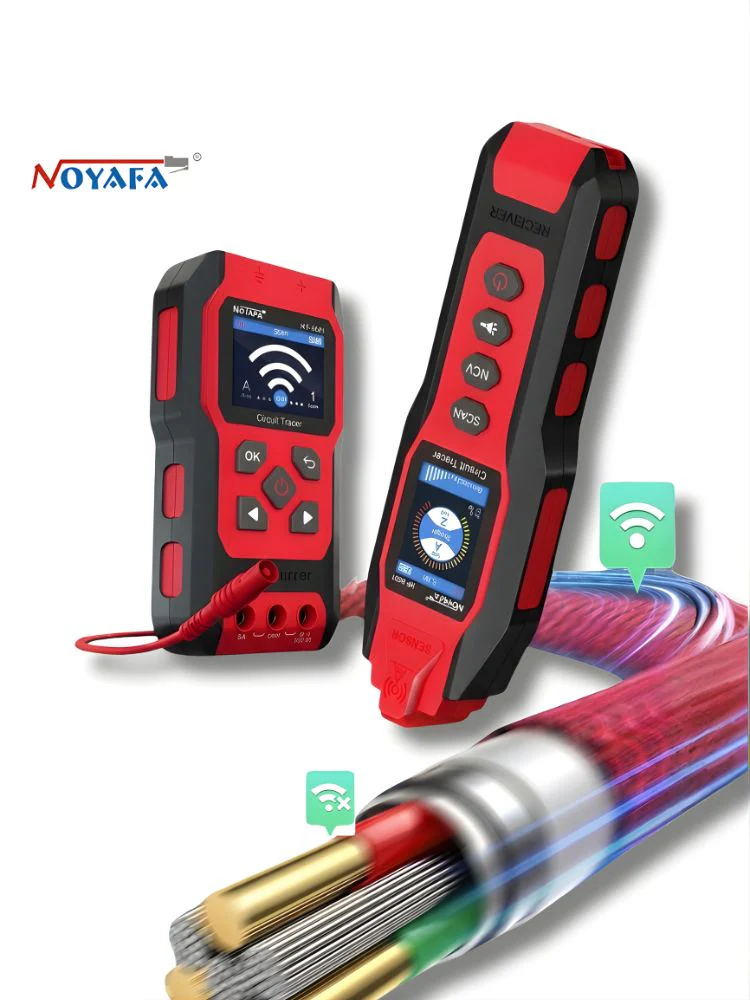

NOYAFA NF-8301 یک ردیاب حرفه‌ای کابل، مدار و لوله است که برای شناسایی مسیر سیم‌ها و کابل‌های پنهان و همچنین پیدا کردن برخی خطاهای موجود در مدار طراحی شده است. این دستگاه از یک فرستنده و یک گیرنده تشکیل شده و با ارسال و دریافت سیگنال، امکان دنبال کردن مسیر کابل و تشخیص محل آن را فراهم می‌کند.

این مدل برای ردیابی سیم‌های برق، کابل‌های قدرت، خطوط ارتباطی و لوله‌های فلزی آب و گرمایش قابل استفاده است. سازنده عمق تشخیص حداکثر ۴ متر را در شرایط مناسب اعلام کرده است؛ بنابراین عمق واقعی تشخیص می‌تواند با توجه به نوع کابل، نحوه سیم‌کشی، محیط نصب و شرایط پروژه متفاوت باشد.

فرستنده NF-8301 با فرکانس سیگنال ۱۲۵KHz کار می‌کند و گیرنده نیز همین فرکانس را دریافت می‌کند. دستگاه از نمایشگر LCD با نور پس‌زمینه، هشدار صوتی و نمایش قدرت سیگنال بهره می‌برد تا کاربر بتواند مسیر کابل را راحت‌تر دنبال کند.

⚡ ویژگی‌ها و مزایای اصلی

• ردیابی کابل‌ها و سیم‌های پنهان در دیوار، کف و زیر زمین
• تشخیص مسیر سیم‌های برق و کابل‌های ارتباطی
• قابلیت شناسایی لوله‌های فلزی و خطوط گرمایش
• عمق تشخیص حداکثر تا ۴ متر در شرایط مناسب
• پشتیبانی از ردیابی کابل تا طول حداکثر ۱۰۰۰ متر
• تشخیص مدار باز و مدار اتصال کوتاه
• کمک به تعیین محل شکستگی کابل
• مجهز به مولتی‌متر دیجیتال داخلی
• اندازه‌گیری ولتاژ AC و DC، مقاومت، جریان، فرکانس، دما و پیوستگی
• قابلیت تشخیص ولتاژ بدون تماس NCV
• دارای تنظیم توان ارسال سیگنال در ۳ سطح
• دارای تنظیم حساسیت گیرنده برای شرایط مختلف کاری
• تشخیص و نمایش قدرت سیگنال دریافتی
• پشتیبانی از تشخیص خودکار فرکانس
• نمایشگر LCD با نور پس‌زمینه در فرستنده و گیرنده
• هشدار صوتی برای کمک به تشخیص مسیر کابل
• چراغ LED داخلی برای کار در محیط‌های کم‌نور
• پشتیبانی از کدهای مختلف سیگنال A/C/E/F/H/L برای تفکیک کابل‌ها
• تغذیه با باتری لیتیومی ۳.۷V با ظرفیت ۱۴۰۰mAh
• شارژ از طریق USB Type-C
• مناسب برای مدارهایی با ولتاژ کاری تا ۴۰۰V
• دارای هشدار اضافه‌ولتاژ و حفاظت اتصال به زمین

🛠 توضیح قابلیت‌های مهم محصول

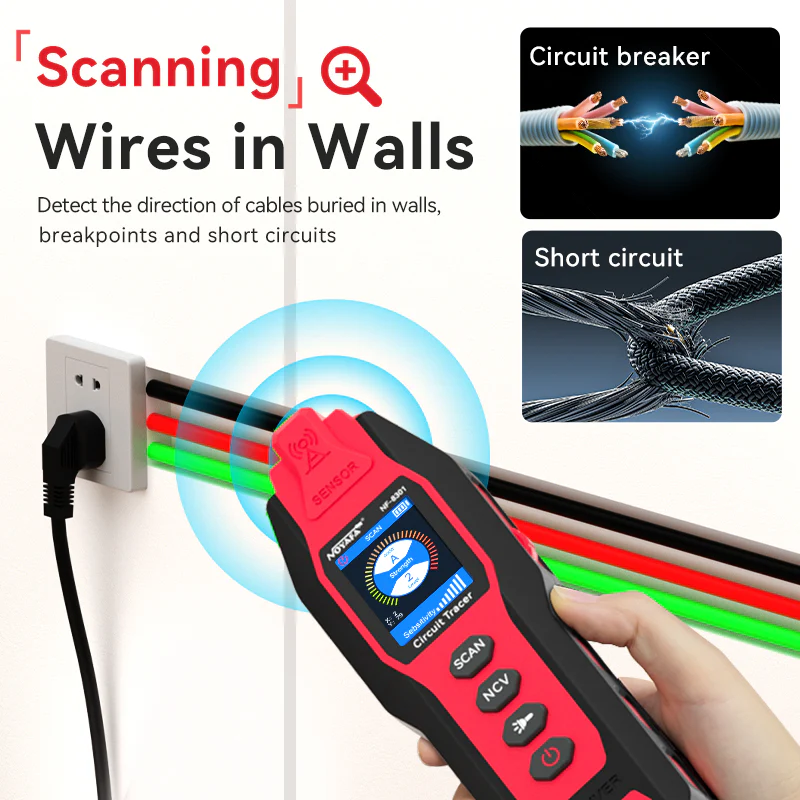

ردیابی کابل‌های پنهان در دیوار و زمین

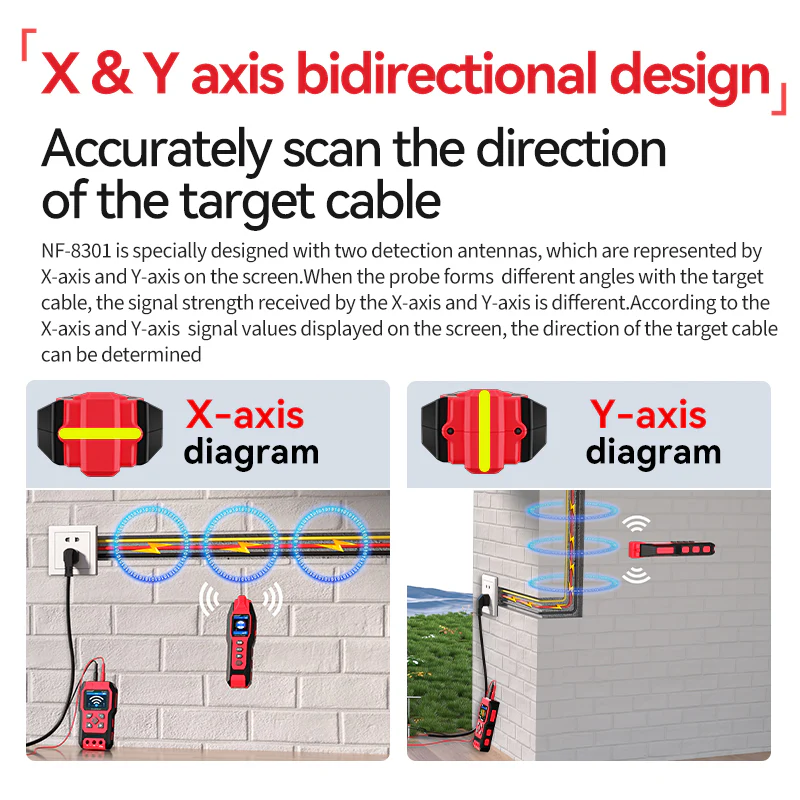

NF-8301 برای زمانی طراحی شده است که مسیر کابل مشخص نیست و دسترسی مستقیم به سیم‌کشی وجود ندارد. فرستنده سیگنال موردنظر را به مدار یا کابل منتقل می‌کند و گیرنده با دریافت سیگنال، قدرت و مسیر آن را به کاربر نشان می‌دهد. به این ترتیب می‌توان مسیر تقریبی کابل را در دیوار، کف یا محیط زیرزمینی دنبال کرد.

📏 عمق تشخیص تا ۴ متر

طبق مشخصات اعلام‌شده توسط NOYAFA، حداکثر عمق تشخیص NF-8301 تا ۴ متر یا ۱۳.۱۲ فوت است. این مقدار حداکثر اعلام‌شده محصول است و عملکرد واقعی به شرایط نصب، نوع سیم و کابل، ساختار محیط، روش سیم‌کشی و میزان تداخل بستگی دارد.

🔌 ردیابی کابل تا طول ۱۰۰۰ متر

این دستگاه برای پروژه‌هایی که کابل در مسیرهای طولانی اجرا شده است نیز طراحی شده و حداکثر طول کابل قابل ردیابی آن تا ۱۰۰۰ متر اعلام شده است. این قابلیت می‌تواند در تعمیرات، نگهداری تأسیسات و شناسایی مسیر کابل‌های طولانی کاربرد داشته باشد.

🚨 تشخیص مدار باز و اتصال کوتاه

یکی از قابلیت‌های مهم NF-8301، تشخیص مدار باز و اتصال کوتاه است. این ویژگی به تکنسین کمک می‌کند در فرآیند عیب‌یابی، سریع‌تر متوجه وجود خطا در مسیر کابل شود و برای پیدا کردن محل مشکل، بررسی هدفمندتری انجام دهد.

🎯 تشخیص محل شکستگی کابل

در کابل‌هایی که بخشی از مسیر آن‌ها دچار قطعی یا شکستگی شده است، استفاده از روش ردیابی سیگنال می‌تواند به محدود کردن محدوده خطا کمک کند. این قابلیت به‌خصوص برای کابل‌هایی که در داخل دیوار، کف یا زیر زمین قرار دارند، ارزش عملی بالایی دارد و می‌تواند نیاز به تخریب گسترده را کاهش دهد.

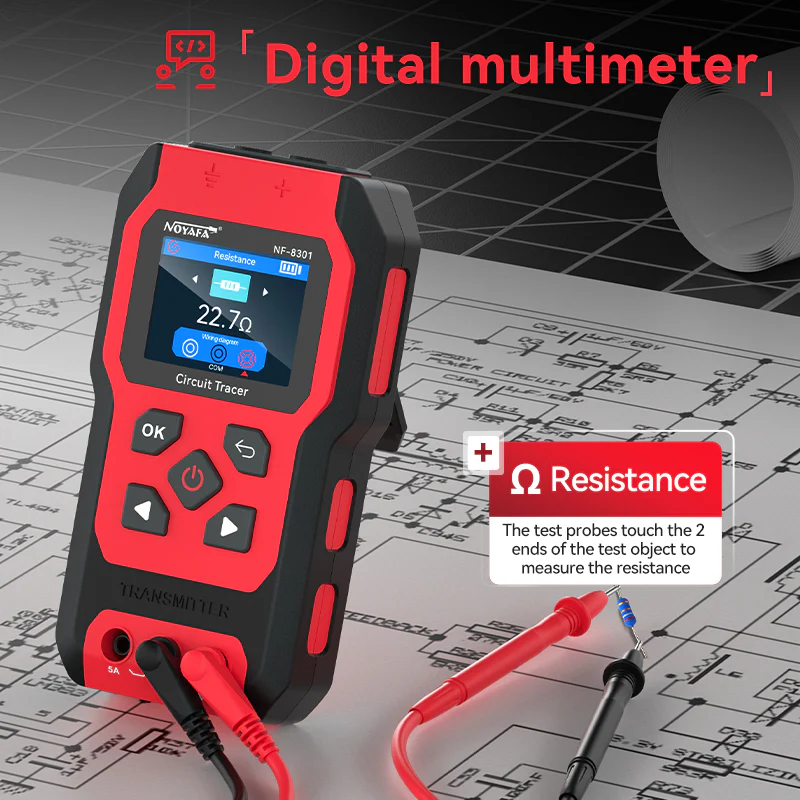

📟 مولتی‌متر دیجیتال داخلی

NF-8301 یک مولتی‌متر دیجیتال داخلی نیز دارد و امکان انجام چند اندازه‌گیری متداول را در همان مجموعه فراهم می‌کند. بر اساس مشخصات سازنده، این بخش برای اندازه‌گیری ولتاژ AC/DC، پیوستگی، مقاومت، جریان، فرکانس و دما طراحی شده است. وجود این قابلیت، دستگاه را برای کارهای میدانی و تعمیراتی کاربردی‌تر می‌کند.

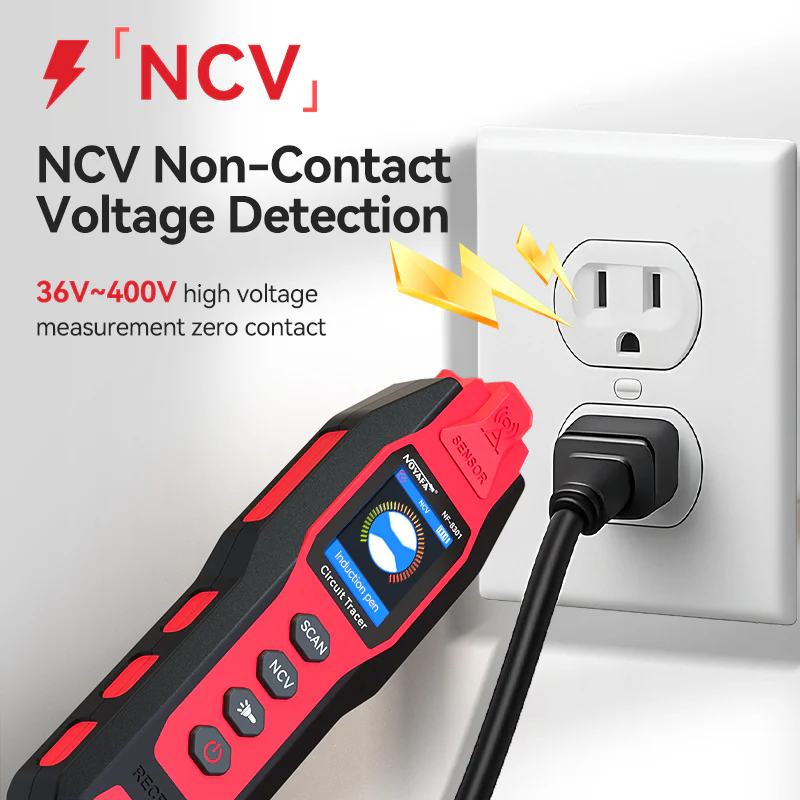

⚡ تشخیص ولتاژ بدون تماس NCV

قابلیت NCV یا تشخیص ولتاژ بدون تماس به کاربر اجازه می‌دهد وجود ولتاژ AC را بدون تماس مستقیم با هادی بررسی کند. محدوده NCV اعلام‌شده برای گیرنده AC برابر ۵۰ تا ۴۰۰V در فرکانس ۵۰ تا ۶۰Hz است. این قابلیت برای بررسی اولیه سیم‌های برق و افزایش ایمنی در محیط کار مفید است؛ با این حال جایگزین روش‌های استاندارد ایمنی و تجهیزات حفاظت فردی نیست.

🎚 تنظیم توان ارسال و حساسیت گیرنده

NF-8301 امکان تنظیم توان انتقال سیگنال و حساسیت گیرنده را برای سازگاری بهتر با شرایط مختلف محیطی فراهم می‌کند. طبق اطلاعات محصول، فرستنده دارای ۳ سطح توان ارسال است و گیرنده امکان تنظیم حساسیت در چند سطح را دارد. این قابلیت هنگام کار در محیط‌هایی با فاصله، عمق یا میزان تداخل متفاوت می‌تواند به پیدا کردن سیگنال مناسب کمک کند.

🔊 نمایشگر و هشدار صوتی

فرستنده و گیرنده به نمایشگر LCD با ابعاد ۵۲×۳۵ میلی‌متر و نور پس‌زمینه مجهز هستند. گیرنده می‌تواند قدرت سیگنال دریافت‌شده را نمایش دهد و هشدار صوتی نیز در تشخیص مسیر کمک می‌کند. وجود نور پس‌زمینه و چراغ LED داخلی، استفاده از دستگاه را در محیط‌های کم‌نور ساده‌تر می‌کند.

🔤 شناسایی چندگانه سیگنال‌ها

این مدل از کدهای سیگنال A، C، E، F، H و L پشتیبانی می‌کند. این قابلیت برای محیط‌هایی که چند کابل در کنار یکدیگر قرار دارند، می‌تواند به تفکیک و شناسایی خطوط مختلف کمک کند.

🔋 باتری داخلی و شارژ USB Type-C

فرستنده و گیرنده NF-8301 از طراحی قابل شارژ بهره می‌برند و به درگاه USB Type-C مجهز هستند. منبع تغذیه اعلام‌شده دستگاه باتری لیتیومی ۳.۷V با ظرفیت ۱۴۰۰mAh است که استفاده از ابزار را برای فعالیت‌های میدانی و تعمیراتی آسان‌تر می‌کند.

🏗 کاربردهای محصول

• پیدا کردن مسیر کابل‌های برق داخل دیوار
• ردیابی کابل‌های ارتباطی و سیم‌های پنهان

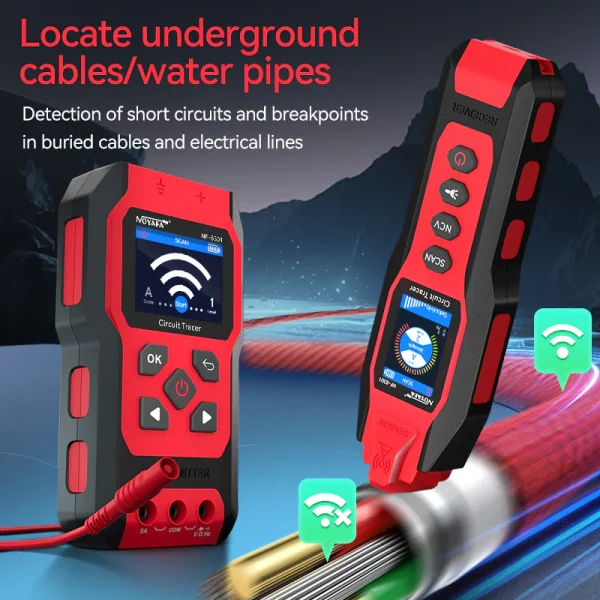

• تشخیص مسیر کابل‌های زیرزمینی
• پیدا کردن محل تقریبی شکستگی کابل
• تشخیص مدار باز و اتصال کوتاه

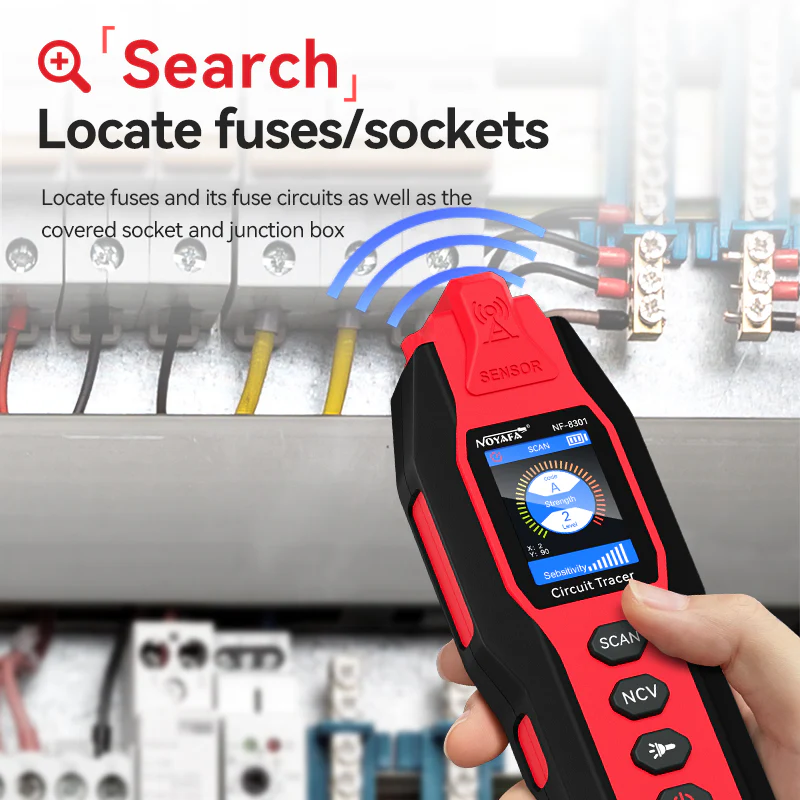

• پیدا کردن پریزها، جعبه‌های تقسیم، فیوزها و مدارشکن‌ها

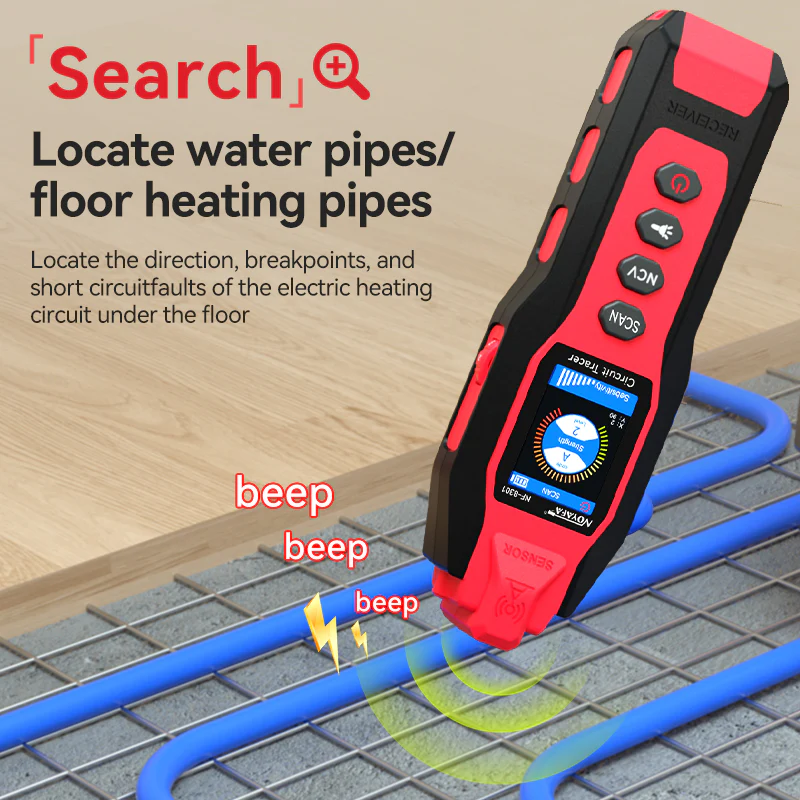

• بررسی مسیر کابل‌های گرمایش از کف
• ردیابی و بررسی لوله‌های فلزی
• عیب‌یابی کابل‌های برق در پروژه‌های ساختمانی
• تعمیر و نگهداری تأسیسات الکتریکی
• خدمات برق‌کاری و نصب تجهیزات الکتریکی
• کارهای تعمیر و نگهداری سیستم‌های HVAC
• استفاده در پروژه‌های ساخت‌وساز و بازسازی
• اندازه‌گیری‌های الکتریکی روزمره با مولتی‌متر داخلی

👨‍🔧 مناسب چه کسانی است؟

ردیاب کابل NOYAFA NF-8301 برای برق‌کاران، تکنسین‌های تأسیسات، تعمیرکاران تجهیزات الکتریکی، متخصصان نگهداری و تعمیرات، تکنسین‌های HVAC و فعالان حوزه ساختمان و بازسازی گزینه‌ای مناسب است.

این دستگاه همچنین برای افرادی کاربرد دارد که با کابل‌های پنهان یا زیرزمینی سروکار دارند و نمی‌خواهند برای پیدا کردن مسیر سیم‌کشی، دیوار یا کف را به‌صورت گسترده تخریب کنند. ترکیب کابل‌یاب، عیب‌یاب و مولتی‌متر دیجیتال باعث می‌شود NF-8301 برای جعبه‌ابزار حرفه‌ای تکنسین‌های میدانی ارزش بیشتری داشته باشد.

📋 مشخصات فنی

📊 مقایسه محصول

⚠️ نکات مهم هنگام استفاده

NF-8301 برای مدارهایی با ولتاژ کاری تا ۴۰۰V مشخص شده است. هنگام کار با مدارهای برق‌دار، رعایت اصول ایمنی برق و استفاده از تجهیزات حفاظت فردی ضروری است. قابلیت NCV نیز برای تشخیص اولیه ولتاژ بدون تماس طراحی شده و نباید جایگزین روش‌های استاندارد تست و ایمن‌سازی مدار شود.

عمق تشخیص ۴ متر و طول ردیابی ۱۰۰۰ متر، مقادیر حداکثری اعلام‌شده توسط سازنده هستند و نتیجه واقعی می‌تواند بر اساس نوع کابل، عمق نصب، جنس محیط، نحوه سیم‌کشی و تداخل‌های الکتریکی متفاوت باشد.

✅ جمع‌بندی

ردیاب کابل و مدار زیرزمینی و دیواری NOYAFA NF-8301 یک ابزار حرفه‌ای چندمنظوره برای تکنسین‌هایی است که با کابل‌های پنهان، مدارهای الکتریکی و تأسیسات ساختمانی سروکار دارند. قابلیت ردیابی کابل تا ۱۰۰۰ متر، عمق تشخیص تا ۴ متر، تشخیص مدار باز و اتصال کوتاه، تشخیص ولتاژ بدون تماس و امکان شناسایی مسیر سیم‌ها و لوله‌های فلزی، این دستگاه را به گزینه‌ای کاربردی برای عیب‌یابی و تعمیرات تبدیل کرده است.

مزیت مهم NF-8301، ترکیب کابل‌یاب و مولتی‌متر دیجیتال در یک مجموعه است. به همین دلیل، تکنسین می‌تواند بخش قابل‌توجهی از عملیات شناسایی مسیر، عیب‌یابی و اندازه‌گیری‌های الکتریکی را با یک ابزار انجام دهد. اگر به دنبال یک ردیاب حرفه‌ای کابل برای استفاده در پروژه‌های برق، ساختمان، تعمیرات و تأسیسات هستید، NF-8301 می‌تواند انتخابی مناسب برای تکمیل تجهیزات کاری شما باشد.
