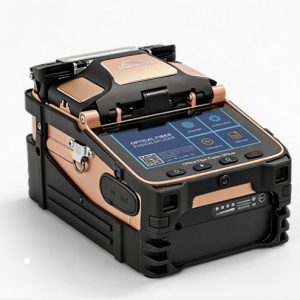

دستگاه فیوژن فیبر نوری Signal Fire AI-12 | فیوژن اسپلایسر ۶ موتوره Core Alignment

دستگاه فیوژن فیبر نوری Signal Fire AI-12 یکی از مدل‌های حرفه‌ای و رده‌بالای شرکت Signal Fire برای اجرای پروژه‌های فیبر نوری در مقیاس متوسط تا سنگین است. این دستگاه با بهره‌گیری از ۶ موتور، فناوری Core Alignment، بزرگنمایی ۳۲۰ برابر، نمایشگر لمسی ۵ اینچی و دقت تراز هسته اعلامی ۰٫۰۵ میکرومتر برای پروژه‌هایی طراحی شده که دقت، سرعت و کاهش دوباره‌کاری اهمیت بالایی دارد. :contentReference[oaicite:0]{index=0}

AI-12 به‌طور مشخص برای پروژه‌های Backbone و Trunk تا حدود ۱۰۰ کیلومتر، شبکه‌های فیبر نوری، FTTH، اتاق‌های سرور، پروژه‌های مخابراتی، راه‌آهن، نیروگاه‌های بادی، اپراتورها و سیستم‌های نظارتی معرفی شده است. ترکیب سرعت جوش ۶ ثانیه و حرارت‌دهی ۱۵ ثانیه، این مدل را برای کارهای مستمر و پروژه‌های حرفه‌ای میدانی مناسب می‌کند. :contentReference[oaicite:1]{index=1}

یکی از نقاط قوت مهم AI-12، وجود VFL و OPM داخلی است. OPM دستگاه از چندین طول موج پشتیبانی می‌کند و امکان اندازه‌گیری توان نوری و بررسی وضعیت لینک را فراهم می‌سازد؛ بنابراین تکنسین می‌تواند بخشی از عملیات اندازه‌گیری و عیب‌یابی فیبر را مستقیماً با خود دستگاه انجام دهد. :contentReference[oaicite:2]{index=2}

باتری لیتیومی ۷۸۰۰ میلی‌آمپرساعتی، امکان انجام حدود ۲۶۰ سیکل جوش و حرارت با شارژ کامل، شارژ دوطرفه Type-C با توان حداکثر ۴۵ وات و جعبه ابزار دارای صندلی داخلی نیز AI-12 را برای پروژه‌های طولانی و کار در محیط‌های خارج از ساختمان بسیار کاربردی کرده است. :contentReference[oaicite:3]{index=3}

🔥 معرفی دستگاه فیوژن فیبر نوری Signal Fire AI-12

Signal Fire AI-12 یک دستگاه جوش فیبر نوری شش‌موتوره با فناوری Core/Cladding Alignment و فوکوس خودکار است. این دستگاه برای تراز کردن دقیق تارهای فیبر پیش از عملیات جوش از سیستم حرکتی شش‌موتوره استفاده می‌کند و شرکت Signal Fire دقت Core Alignment آن را ۰٫۰۵ میکرومتر اعلام کرده است. :contentReference[oaicite:4]{index=4}

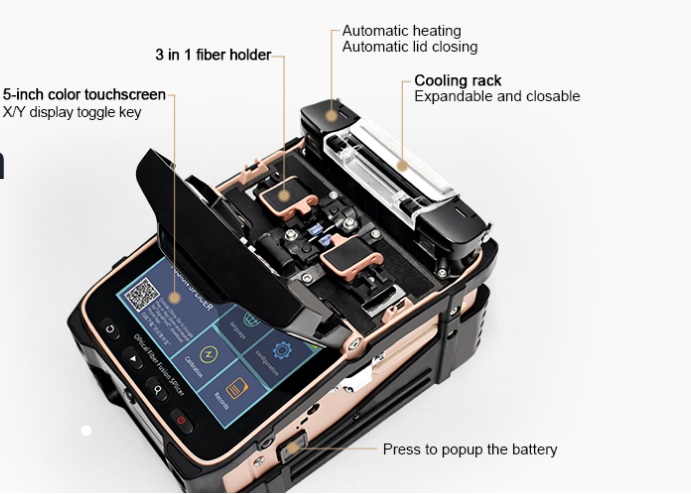

AI-12 از پردازنده صنعتی چهار هسته‌ای استفاده می‌کند و به نمایشگر رنگی لمسی ۵ اینچی مجهز شده است. بزرگنمایی تا ۳۲۰ برابر در نمایش تک‌محوره، مشاهده هسته فیبر و بررسی فرآیند Alignment را برای اپراتور ساده‌تر می‌کند. همچنین دستگاه قابلیت تشخیص خودکار نوع فیبر را ارائه می‌دهد. :contentReference[oaicite:5]{index=5}

این مدل برای انواع مختلف فیبرهای Single Mode و Multi Mode و همچنین فیبرهای DSF، G.654، NZ-DSF و BIF طراحی شده و می‌تواند برای Bare Fiber، Pigtail، Drop Fiber، Patch Cord و Invisible Fiber مورد استفاده قرار گیرد. :contentReference[oaicite:6]{index=6}

⭐ ویژگی‌ها و مزایای اصلی

• فناوری Core Alignment با ۶ موتور
• دقت Core Alignment اعلامی ۰٫۰۵μm
• زمان جوش حدود ۶ ثانیه
• زمان حرارت‌دهی حدود ۱۵ ثانیه و قابل تنظیم متناسب با محیط
• مناسب برای پروژه‌های Trunk و Backbone تا حدود ۱۰۰ کیلومتر
• بزرگنمایی تا ۳۲۰X در نمایش تک‌محوره
• نمایشگر رنگی لمسی ۵ اینچی
• پردازنده صنعتی چهار هسته‌ای با پاسخ‌گویی سریع
• تشخیص خودکار نوع فیبر
• مجهز به OPM داخلی
• مجهز به VFL داخلی
• OPM با پشتیبانی از چندین طول موج نوری
• VFL با توان ۱۵mW و حالت نور ثابت یا چشمک‌زن ۲Hz
• باتری لیتیومی پرظرفیت ۷۸۰۰mAh
• حدود ۲۶۰ سیکل جوش و حرارت با یک شارژ کامل
• زمان شارژ باتری حداکثر حدود ۳٫۵ ساعت
• پشتیبانی از شارژ و دشارژ دوطرفه Type-C
• توان شارژ Type-C تا حداکثر ۴۵ وات
• قابلیت شارژ تلفن همراه از طریق دستگاه
• پشتیبانی از Bluetooth 4.2
• مدیریت یک یا چند دستگاه از طریق اپلیکیشن موبایل
• امکان مشاهده و خروجی گرفتن از سوابق جوش
• امکان ارتقای نرم‌افزار دستگاه از طریق اپلیکیشن موبایل
• حافظه داخلی برای ذخیره ۱۰۰۰ گروه اطلاعات و امکان ذخیره اطلاعات بیشتر روی سرور
• فیکسچر سه‌کاره برای انواع فیبر و کابل
• پشتیبانی از Single Mode، Multi Mode و انواع فیبرهای تخصصی
• بدنه مقاوم مناسب کارهای میدانی
• جعبه ابزار مجهز به صندلی داخلی با ظرفیت تحمل وزن تا ۱۰۰ کیلوگرم
• امکان کار با دستگاه بدون خارج کردن آن از جعبه ابزار
• مقاومت در برابر آب، گردوغبار و سقوط طبق مشخصات سازنده
• قابلیت کار در ارتفاع تا ۵۰۰۰ متر
• پشتیبانی از ۱۴ زبان در رابط کاربری

⚙️ توضیح قابلیت‌های مهم محصول

🎯 Core Alignment شش‌موتوره با دقت ۰٫۰۵ میکرومتر

یکی از مهم‌ترین ویژگی‌های AI-12 استفاده از سیستم Core Alignment شش‌موتوره است. برخلاف دستگاه‌هایی که صرفاً بر تراز Cladding تکیه می‌کنند، سیستم Core Alignment تلاش می‌کند هسته فیبرها را با دقت بالاتری نسبت به یکدیگر قرار دهد. Signal Fire دقت تراز هسته AI-12 را ۰٫۰۵μm اعلام کرده است. :contentReference[oaicite:7]{index=7}

این ویژگی برای پروژه‌های Backbone، خطوط Trunk و پروژه‌هایی که کنترل افت اتصال و کاهش دوباره‌کاری اهمیت دارد، اهمیت ویژه‌ای دارد.

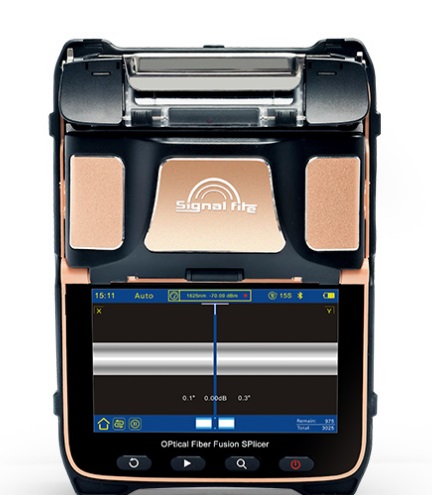

🔬 بزرگنمایی ۳۲۰ برابری و نمایش واضح هسته فیبر

AI-12 امکان بزرگنمایی تا ۳۲۰ برابر در حالت نمایش تک‌محوره و ۲۰۰ برابر در حالت نمایش دو محوره را ارائه می‌دهد. این بزرگنمایی به تکنسین کمک می‌کند وضعیت هسته فیبر و فرآیند Alignment را با وضوح بیشتری روی نمایشگر مشاهده کند. :contentReference[oaicite:8]{index=8}

دستگاه همچنین از تشخیص خودکار نوع فیبر پشتیبانی می‌کند و برای پروژه‌هایی که با انواع مختلف فیبر سروکار دارند، فرآیند آماده‌سازی برای جوش را ساده‌تر می‌کند. :contentReference[oaicite:9]{index=9}

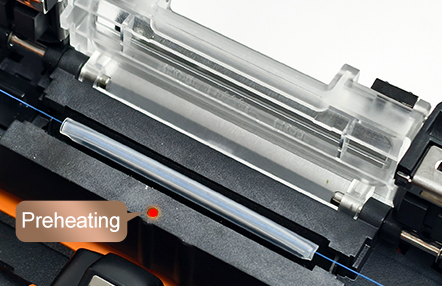

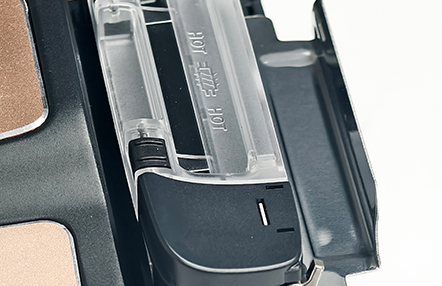

⚡ جوش ۶ ثانیه‌ای و حرارت‌دهی ۱۵ ثانیه‌ای

زمان جوش اعلام‌شده برای AI-12 حدود ۶ ثانیه است و زمان حرارت‌دهی پیش‌فرض حدود ۱۵ ثانیه اعلام شده است. زمان حرارت‌دهی نیز متناسب با شرایط محیطی قابل تنظیم است. این سرعت برای پروژه‌هایی که تعداد زیادی اتصال فیبر باید در طول روز انجام شود، اهمیت زیادی دارد. :contentReference[oaicite:10]{index=10}

در مجموع، ترکیب سرعت جوش و حرارت‌دهی کوتاه‌تر با باتری پرظرفیت، امکان افزایش سرعت اجرای پروژه و کاهش زمان توقف تکنسین را فراهم می‌کند.

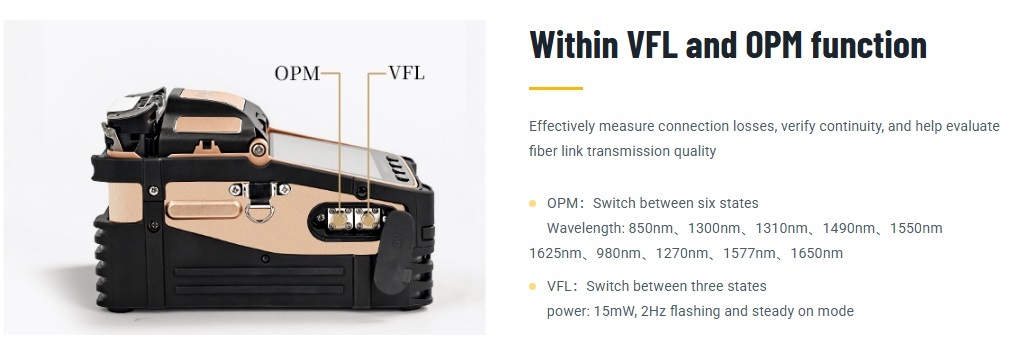

📏 OPM داخلی برای اندازه‌گیری توان نوری

یکی از تفاوت‌های مهم AI-12 با بسیاری از فیوژن‌اسپلایسرهای ساده، وجود Optical Power Meter یا OPM داخلی است. این قابلیت امکان اندازه‌گیری توان نوری و بررسی وضعیت اتصال و لینک فیبر را مستقیماً با دستگاه فراهم می‌کند. :contentReference[oaicite:11]{index=11}

OPM داخلی از طول موج‌های ۸۵۰، ۹۸۰، ۱۳۰۰، ۱۳۱۰، ۱۴۹۰، ۱۵۵۰، ۱۶۲۵، ۱۲۷۰، ۱۵۷۷ و ۱۶۵۰ نانومتر پشتیبانی می‌کند و محدوده اندازه‌گیری اعلام‌شده آن -50 تا +26dBm است. خطای مطلق اعلام‌شده نیز کمتر از ۰٫۳dB در بازه -50 تا +3dBm است. :contentReference[oaicite:12]{index=12}

🔴 VFL داخلی برای بررسی پیوستگی فیبر

AI-12 به Visual Fault Locator یا VFL داخلی مجهز است. VFL برای بررسی پیوستگی فیبر و شناسایی مسیر نور قرمز در فیبر کاربرد دارد و می‌تواند در برخی مراحل عیب‌یابی و بررسی اولیه لینک مفید باشد. :contentReference[oaicite:13]{index=13}

VFL داخلی دستگاه دارای توان ۱۵mW بوده و از حالت نور ثابت و حالت چشمک‌زن ۲Hz پشتیبانی می‌کند. :contentReference[oaicite:14]{index=14}

🔋 باتری ۷۸۰۰mAh برای پروژه‌های طولانی

AI-12 به باتری لیتیومی ۷۸۰۰mAh مجهز شده است. طبق مشخصات رسمی Signal Fire، یک شارژ کامل امکان انجام حدود ۲۶۰ سیکل جوش و حرارت را فراهم می‌کند و زمان شارژ باتری حداکثر حدود ۳٫۵ ساعت اعلام شده است. :contentReference[oaicite:15]{index=15}

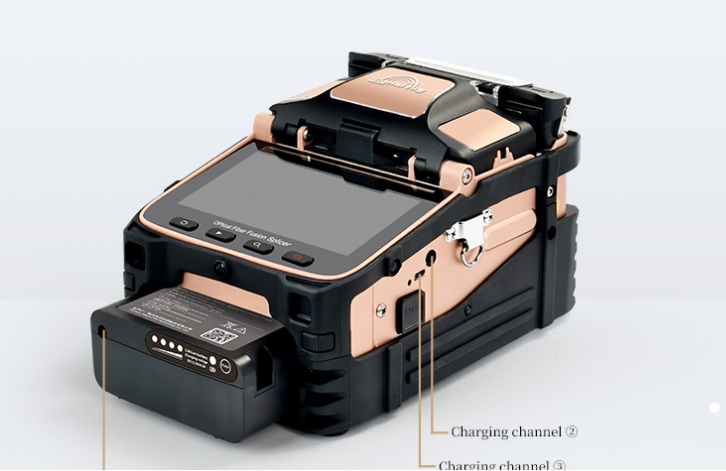

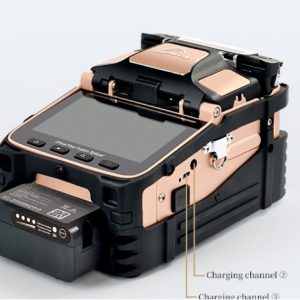

باتری قابلیت جدا شدن برای شارژ را دارد و درگاه Type-C نیز از شارژ و دشارژ دوطرفه پشتیبانی می‌کند. توان حداکثری اعلام‌شده برای Type-C برابر ۴۵ وات است و می‌توان از دستگاه برای شارژ تلفن همراه نیز استفاده کرد. :contentReference[oaicite:16]{index=16}

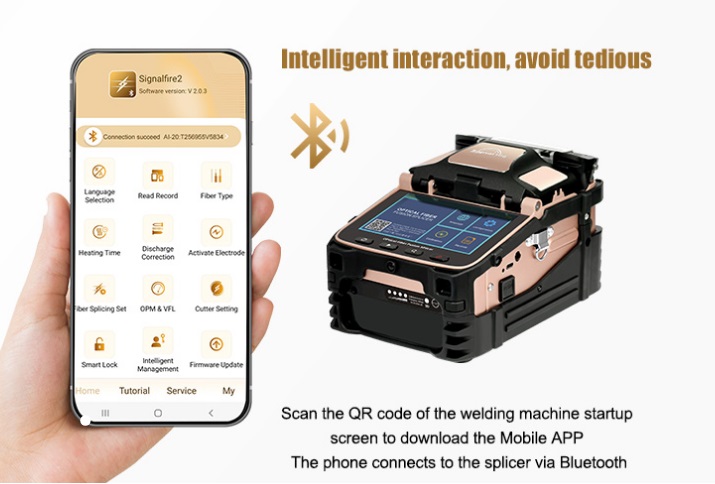

📱 Bluetooth و مدیریت هوشمند دستگاه

AI-12 از Bluetooth 4.2 در فرکانس ۲٫۴ گیگاهرتز استفاده می‌کند و برد انتقال اعلام‌شده آن حداکثر حدود ۶۰ متر است. از طریق اپلیکیشن موبایل می‌توان اطلاعات جوش‌ها، تعداد دفعات کار و برخی پارامترهای دستگاه را مشاهده و مدیریت کرد. :contentReference[oaicite:17]{index=17}

این سیستم برای شرکت‌هایی که چند دستگاه در اختیار تکنسین‌های مختلف دارند نیز کاربرد دارد؛ زیرا سازنده امکان مدیریت یک یا چند دستگاه و تنظیم برخی محدودیت‌های کاری را از طریق اپلیکیشن معرفی کرده است. :contentReference[oaicite:18]{index=18}

💾 ثبت و خروجی گرفتن از سوابق جوش

دستگاه می‌تواند اطلاعات جوش را ثبت کند. حافظه داخلی برای ۱۰۰۰ گروه اطلاعات ظرفیت دارد و طبق اعلام سازنده، اطلاعات بیشتر می‌تواند روی سرور ذخیره شود. امکان خروجی گرفتن از داده‌ها نیز وجود دارد. :contentReference[oaicite:19]{index=19}

این قابلیت برای پیمانکاران و شرکت‌هایی که نیاز به مستندسازی عملیات، بررسی سوابق پروژه و کنترل عملکرد دستگاه دارند، کاربردی است.

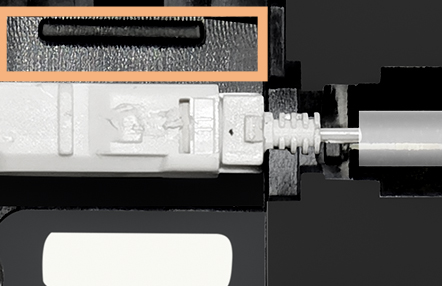

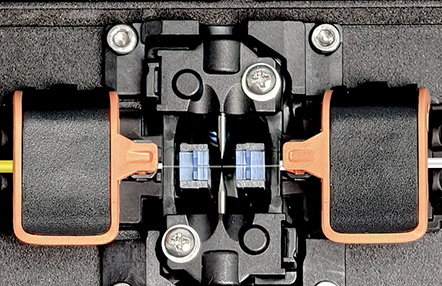

🧰 فیکسچر سه‌کاره برای انواع فیبر

AI-12 از یک نگهدارنده سه‌کاره استفاده می‌کند که برای انواع مختلف فیبر و کابل از جمله Single Mode، Multi Mode، Bare Fiber، Pigtail، Drop Cable و Multi-Core Cable طراحی شده است. این ساختار نیاز به تعویض مداوم فیکسچر برای کاربردهای مختلف را کاهش می‌دهد. :contentReference[oaicite:20]{index=20}

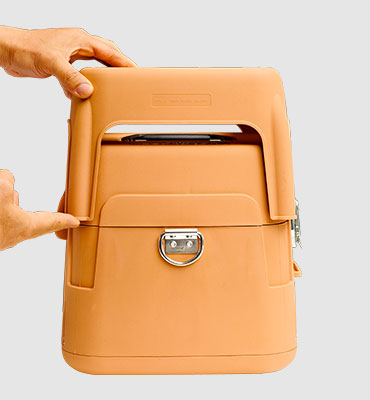

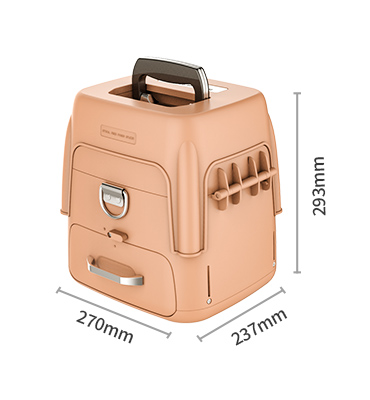

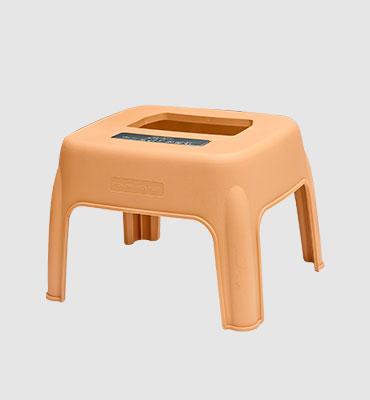

🪑 جعبه ابزار حرفه‌ای با صندلی داخلی

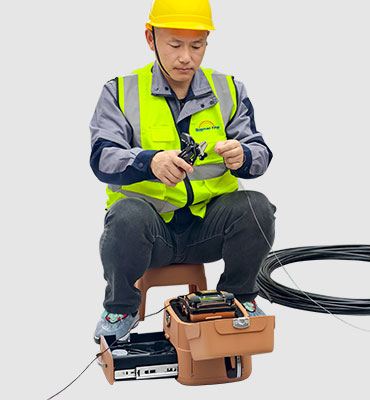

یکی از طراحی‌های کاربردی Signal Fire برای سری حرفه‌ای، جعبه ابزار مجهز به صندلی داخلی است. این صندلی تا ۱۰۰ کیلوگرم وزن را تحمل می‌کند و تکنسین می‌تواند در محل پروژه از آن استفاده کند. همچنین طبق اطلاعات سازنده، امکان انجام عملیات با دستگاه بدون خارج کردن فیوژن‌اسپلایسر از جعبه وجود دارد. :contentReference[oaicite:21]{index=21}

🌡️ عملکرد در شرایط محیطی دشوار

AI-12 برای استفاده در شرایط میدانی طراحی شده و محدوده دمای کاری اعلام‌شده آن ۱۵- تا ۵۰+ درجه سانتی‌گراد است. دستگاه برای رطوبت کمتر از ۹۵ درصد بدون میعان و ارتفاع کاری ۰ تا ۵۰۰۰ متر نیز مشخص شده است. حداکثر سرعت باد اعلام‌شده برای شرایط کاری ۱۵ متر بر ثانیه است. :contentReference[oaicite:22]{index=22}

🛠️ کاربردهای دستگاه Signal Fire AI-12

• اجرای پروژه‌های Backbone و Trunk فیبر نوری
• پروژه‌های فیبر نوری با مسیرهای طولانی تا حدود ۱۰۰ کیلومتر
• اجرای شبکه‌های FTTH
• پروژه‌های مخابراتی و اپراتوری
• اتاق‌های سرور و زیرساخت شبکه
• پروژه‌های فیبر نوری سازمانی و صنعتی
• پروژه‌های راه‌آهن
• پروژه‌های نیروگاه‌های بادی
• سیستم‌های نظارت و امنیتی مبتنی بر فیبر نوری
• جوش فیبرهای Single Mode و Multi Mode
• اتصال Pigtail و Patch Cord
• جوش Drop Fiber
• جوش کابل‌های Multi-Core
• تعمیر و نگهداری شبکه‌های فیبر نوری
• اندازه‌گیری توان نوری با OPM داخلی
• بررسی پیوستگی فیبر با VFL داخلی
• مستندسازی و ثبت سوابق عملیات جوش فیبر

👨‍🔧 مناسب چه کسانی است؟

Signal Fire AI-12 برای کاربرانی طراحی شده که از یک دستگاه فیوژن اقتصادی ساده عبور کرده‌اند و به امکانات و دقت بالاتری برای پروژه‌های حرفه‌ای نیاز دارند.

• شرکت‌های پیمانکاری فیبر نوری
• پیمانکاران پروژه‌های Backbone و Trunk
• اپراتورهای مخابراتی و ارتباطی
• تکنسین‌های حرفه‌ای فیبر نوری
• شرکت‌های اجرای FTTH
• شرکت‌های نصب و نگهداری زیرساخت شبکه
• پیمانکاران اتاق سرور و دیتاسنتر
• پروژه‌های صنعتی و سازمانی
• پیمانکاران سیستم‌های امنیتی مبتنی بر فیبر
• مجموعه‌های دارای چند تکنسین و چند دستگاه فیوژن
• شرکت‌هایی که به ثبت و مدیریت سوابق جوش نیاز دارند

📋 مشخصات فنی Signal Fire AI-12

🔍 مقایسه Signal Fire AI-12 با فیوژن‌اسپلایسر معمولی

🛡️ گارانتی و شرایط خدمات سازنده

طبق اطلاعات رسمی Signal Fire، دستگاه AI-12 با ۵ سال گارانتی ارائه می‌شود؛ با این حال برخی اقلام و شرایط از این پوشش مستثنی هستند. ابزارهای مصرفی مانند کلایور، گیره Miller، سیم‌لخت‌کن و نگهدارنده‌های فیبر به دلیل وابستگی عمر آنها به میزان و شرایط استفاده، مشمول گارانتی عمومی دستگاه نیستند. :contentReference[oaicite:23]{index=23}

الکترودها نیز قطعه مصرفی محسوب می‌شوند و سازنده پایان عمر آنها را پس از حدود ۴۰۰۰ بار جوش اعلام کرده است. باتری و آداپتور دارای ۱ سال گارانتی هستند. همچنین آسیب ناشی از بلایای طبیعی، ضربه و سقوط شدید، تعمیر یا باز کردن غیرمجاز دستگاه و برخی عوامل خارج از شرایط استفاده عادی از پوشش گارانتی خارج هستند. :contentReference[oaicite:24]{index=24}

⚠️ نکات مهم هنگام استفاده از AI-12

• عدد افت جوش نمایش‌داده‌شده توسط فیوژن‌اسپلایسر، مقدار برآوردی دستگاه است و نباید آن را با اندازه‌گیری مستقیم توان نوری لینک یکسان دانست.
• برای ارزیابی واقعی لینک فیبر، استفاده از OPM و در صورت نیاز تجهیزات تخصصی مانند OTDR توصیه می‌شود.
• عملکرد نهایی اتصال به کیفیت فیبر، آماده‌سازی صحیح، تمیزی فیبر، کیفیت Cleave، وضعیت الکترودها و شرایط محیطی وابسته است.
• ابزارهای مصرفی مانند الکترود و کلایور باید مطابق دستورالعمل سازنده سرویس یا تعویض شوند.
• قبل از اجرای پروژه‌های حساس، تنظیمات دستگاه و وضعیت الکترودها و فیکسچرها بررسی شود.

🛒 جمع‌بندی

Signal Fire AI-12 یک فیوژن‌اسپلایسر حرفه‌ای برای کاربرانی است که به ترکیبی از دقت Core Alignment، سرعت بالا، باتری پرظرفیت، OPM و VFL داخلی و قابلیت مدیریت هوشمند نیاز دارند. شش موتور، دقت Core Alignment اعلامی ۰٫۰۵ میکرومتر، جوش ۶ ثانیه‌ای، بزرگنمایی ۳۲۰ برابر و پشتیبانی از طیف گسترده‌ای از فیبرها، این مدل را در رده دستگاه‌های مناسب پروژه‌های حرفه‌ای فیبر نوری قرار می‌دهد. :contentReference[oaicite:25]{index=25}

وجود OPM و VFL داخلی نیز باعث می‌شود AI-12 فقط یک دستگاه جوش فیبر نوری نباشد و بخشی از نیازهای اندازه‌گیری و بررسی اولیه لینک را نیز پوشش دهد. باتری ۷۸۰۰mAh با حدود ۲۶۰ سیکل جوش و حرارت، همراه با جعبه ابزار دارای صندلی، برای تکنسین‌هایی که ساعات طولانی در محل پروژه فعالیت می‌کنند، یک مزیت کاربردی محسوب می‌شود. :contentReference[oaicite:26]{index=26}

اگر هدف شما اجرای پروژه‌های Backbone، Trunk، مخابراتی، اپراتوری، FTTH، شبکه سازمانی یا زیرساخت‌های فیبر نوری است و دقت، سرعت و امکانات جانبی دستگاه برایتان اهمیت دارد، Signal Fire AI-12 یک گزینه تخصصی و قابل‌توجه در رده خود است.
