دستگاه فیوژن فیبر نوری Signal Fire AI-9 | فیوژن اسپلایسر ۶ موتوره Core Alignment

دستگاه فیوژن فیبر نوری Signal Fire AI-9 یک فیوژن اسپلایسر حرفه‌ای ۶ موتوره با فناوری Core Alignment است که برای اجرای پروژه‌های حرفه‌ای فیبر نوری، خطوط Trunk تا حدود ۸۰ کیلومتر، FTTH، شبکه‌های مخابراتی و سیستم‌های نظارتی طراحی شده است. این مدل با ترکیب سرعت جوش ۵ ثانیه، حرارت‌دهی ۱۵ ثانیه، پردازنده صنعتی چهار هسته‌ای و نمایشگر رنگی لمسی ۵ اینچی، برای کار مداوم و پروژه‌های میدانی انتخاب شده است. :contentReference[oaicite:0]{index=0}

یکی از مهم‌ترین مزایای AI-9، استفاده از تراز واقعی هسته به هسته با ۶ موتور است. Signal Fire این مدل را یک دستگاه Core Alignment واقعی معرفی می‌کند و در مشخصات رسمی، دقت و کیفیت فرآیند جوش را در کنار قابلیت‌هایی مانند OPM و VFL داخلی قرار داده است. :contentReference[oaicite:1]{index=1}

AI-9 علاوه بر عملیات جوش فیبر، به Optical Power Meter یا OPM و Visual Fault Locator یا VFL داخلی مجهز است. این دو قابلیت به تکنسین اجازه می‌دهند بخشی از بررسی‌های اولیه لینک فیبر، اندازه‌گیری توان نوری و تست پیوستگی را مستقیماً با دستگاه انجام دهد. :contentReference[oaicite:2]{index=2}

باتری لیتیومی ۷۸۰۰ میلی‌آمپرساعتی، امکان انجام حدود ۲۶۰ سیکل جوش و حرارت با یک شارژ کامل، Bluetooth 4.2، مدیریت اطلاعات از طریق اپلیکیشن موبایل و جعبه ابزار مجهز به صندلی داخلی، AI-9 را به یک ابزار حرفه‌ای برای تکنسین‌هایی تبدیل کرده است که در محل پروژه به‌صورت طولانی‌مدت کار می‌کنند. :contentReference[oaicite:3]{index=3}

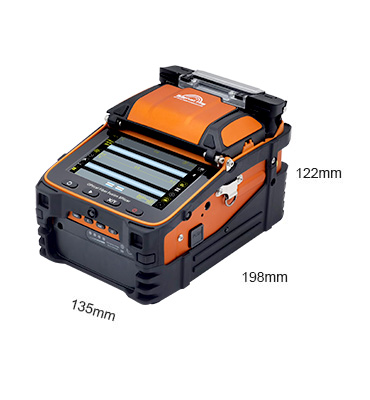

🔥 معرفی دستگاه فیوژن فیبر نوری Signal Fire AI-9

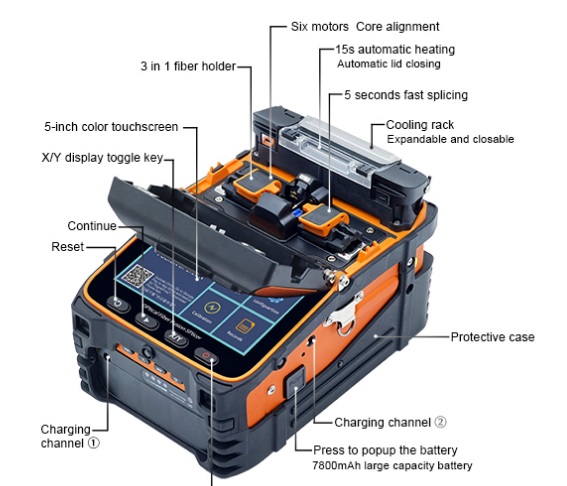

Signal Fire AI-9 یک دستگاه جوش فیبر نوری تمام‌اتوماتیک با سیستم Core/Cladding Alignment و ۶ موتور است. سیستم حرکتی دستگاه برای تراز کردن دقیق فیبرها طراحی شده و فرآیند Alignment با فوکوس خودکار انجام می‌شود. Signal Fire این مدل را برای پروژه‌های فیبر نوری اصلی و خطوط Trunk معرفی کرده است. :contentReference[oaicite:4]{index=4}

این دستگاه از پردازنده صنعتی چهار هسته‌ای استفاده می‌کند و به نمایشگر رنگی لمسی ۵ اینچی مجهز است. بزرگنمایی دستگاه در مشخصات رسمی تا ۳۲۰ برابر در نمایش تک‌محوره و ۲۰۰ برابر در نمایش دو محوره اعلام شده است که مشاهده وضعیت فیبر و بررسی فرآیند تراز را برای اپراتور آسان‌تر می‌کند. :contentReference[oaicite:5]{index=5}

AI-9 از انواع مختلف فیبرهای Single Mode و Multi Mode و همچنین فیبرهای DSF، G.654، NZ-DSF و Bend-Insensitive Fiber پشتیبانی می‌کند و برای Bare Fiber، Pigtail، Drop Fiber، Patch Cord و Invisible Fiber قابل استفاده است. :contentReference[oaicite:6]{index=6}

⭐ ویژگی‌ها و مزایای اصلی

• فناوری واقعی Core Alignment با ۶ موتور
• سیستم فوکوس خودکار برای تراز فیبر
• زمان جوش حدود ۵ ثانیه
• زمان حرارت‌دهی حدود ۱۵ ثانیه و قابل تنظیم متناسب با شرایط محیطی
• مناسب برای پروژه‌های Trunk تا حدود ۸۰ کیلومتر
• پردازنده صنعتی چهار هسته‌ای با سرعت پردازش بالا
• نمایشگر رنگی لمسی ۵ اینچی
• بزرگنمایی تا ۳۲۰X در نمایش تک‌محوره
• بزرگنمایی ۲۰۰X در نمایش دو محوره
• مجهز به OPM داخلی برای اندازه‌گیری توان نوری
• مجهز به VFL داخلی برای بررسی پیوستگی فیبر
• OPM با پشتیبانی از ۱۰ طول موج
• VFL با توان ۱۵mW و حالت ثابت یا چشمک‌زن ۲Hz
• باتری لیتیومی پرظرفیت ۷۸۰۰mAh
• حدود ۲۶۰ سیکل جوش و حرارت با شارژ کامل
• زمان شارژ باتری حداکثر حدود ۳٫۵ ساعت
• Bluetooth 4.2 برای ارتباط با تلفن همراه
• قابلیت مدیریت و مشاهده اطلاعات دستگاه از طریق اپلیکیشن موبایل
• امکان ثبت و خروجی گرفتن از اطلاعات جوش
• حافظه داخلی برای ذخیره ۱۰۰۰ گروه اطلاعات و امکان ذخیره اطلاعات بیشتر روی سرور
• پشتیبانی از ارتقای نرم‌افزار از طریق اپلیکیشن موبایل
• فیکسچر سه‌کاره بدون نیاز به تعویض مداوم برای کاربردهای مختلف
• پشتیبانی از فیبرهای Single Mode و Multi Mode
• پشتیبانی از Bare Fiber، Pigtail، Drop Fiber، Patch Cord و Invisible Fiber
• بدنه فلزی با طراحی مقاوم برای کارهای میدانی
• جعبه ابزار مجهز به صندلی داخلی با ظرفیت تحمل ۱۰۰ کیلوگرم
• امکان انجام عملیات بدون خارج کردن دستگاه از جعبه ابزار
• پشتیبانی از ۱۴ زبان
• مقاوم در برابر آب، گردوغبار و سقوط طبق مشخصات سازنده

⚙️ توضیح قابلیت‌های مهم محصول

🎯 Core Alignment واقعی با ۶ موتور

مهم‌ترین قابلیت Signal Fire AI-9 استفاده از ۶ موتور و سیستم Core-to-Core Alignment است. این ساختار به دستگاه اجازه می‌دهد فیبرها را با دقت بالا برای فرآیند جوش تراز کند. Signal Fire در توضیحات رسمی خود تأکید می‌کند که AI-9 از Core Alignment واقعی استفاده می‌کند و در دسته دستگاه‌های شش‌موتوره قرار دارد. :contentReference[oaicite:7]{index=7}

در نتیجه، AI-9 برای کاربرانی که به دنبال یک دستگاه فیوژن حرفه‌ای برای پروژه‌های مستمر هستند، صرفاً یک دستگاه جوش ساده نیست؛ بلکه یک سیستم کامل‌تر برای آماده‌سازی، تراز و اتصال فیبر محسوب می‌شود.

⚡ سرعت جوش ۵ ثانیه‌ای

یکی از نقاط قوت اصلی AI-9، سرعت بالای فرآیند جوش است. زمان جوش اعلام‌شده برای این مدل ۵ ثانیه و زمان حرارت‌دهی پیش‌فرض ۱۵ ثانیه است. زمان حرارت‌دهی نیز امکان تنظیم متناسب با شرایط محیطی را دارد. :contentReference[oaicite:8]{index=8}

این سرعت در پروژه‌هایی که تعداد زیادی فیبر باید در طول روز جوش داده شود اهمیت زیادی دارد و می‌تواند زمان موردنیاز برای اجرای عملیات را کاهش دهد.

🔬 بزرگنمایی تا ۳۲۰ برابر

AI-9 به سیستم تصویربرداری و نمایش با بزرگنمایی بالا مجهز شده است. طبق مشخصات رسمی، بزرگنمایی در حالت نمایش تک‌محوره تا ۳۲۰X و در حالت نمایش دو محوره تا ۲۰۰X است. این قابلیت به تکنسین کمک می‌کند وضعیت فیبر و فرآیند Alignment را روی نمایشگر دستگاه با جزئیات بیشتری مشاهده کند. :contentReference[oaicite:9]{index=9}

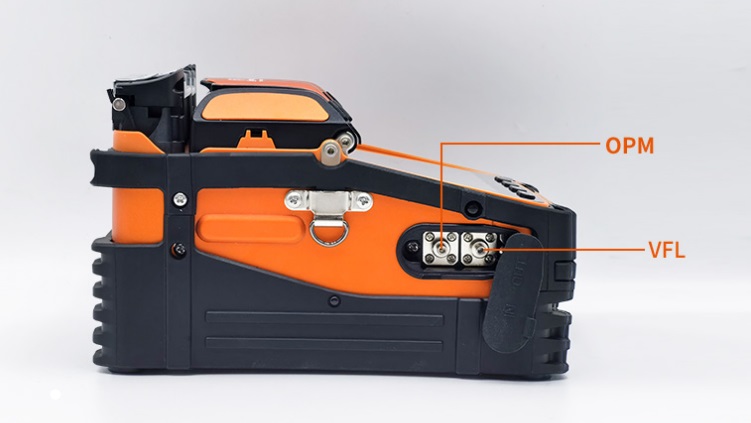

📏 OPM داخلی برای اندازه‌گیری توان نوری

وجود Optical Power Meter یا OPM داخلی یکی از امکانات مهم AI-9 است. این قابلیت برای اندازه‌گیری توان نوری در طول موج‌های مختلف و بررسی وضعیت لینک فیبر کاربرد دارد و باعث می‌شود برای برخی تست‌های اولیه، نیاز به حمل یک دستگاه مجزا کمتر شود. :contentReference[oaicite:10]{index=10}

OPM داخلی AI-9 از ۱۰ طول موج ۸۵۰، ۹۸۰، ۱۳۰۰، ۱۳۱۰، ۱۴۹۰، ۱۵۵۰، ۱۶۲۵، ۱۲۷۰، ۱۵۷۷ و ۱۶۵۰ نانومتر پشتیبانی می‌کند. محدوده اندازه‌گیری اعلام‌شده نیز -۵۰ تا +۲۶dBm است. :contentReference[oaicite:11]{index=11}

Signal Fire خطای مطلق کمتر از ۰٫۳dB را برای محدوده -۵۰ تا +۳dBm اعلام کرده است. مقدار نمایش‌داده‌شده توسط فیوژن‌اسپلایسر برای افت جوش، یک مقدار تخمینی است و نباید آن را جایگزین اندازه‌گیری تخصصی لینک با تجهیزات مناسب مانند OTDR دانست. :contentReference[oaicite:12]{index=12}

🔴 VFL داخلی برای تست پیوستگی فیبر

AI-9 به Visual Fault Locator یا VFL داخلی مجهز شده است. این قابلیت با ایجاد نور قرمز در فیبر، برای بررسی پیوستگی مسیر، تشخیص برخی شکستگی‌ها و کنترل اولیه مسیر فیبر کاربرد دارد. :contentReference[oaicite:13]{index=13}

VFL داخلی دستگاه دارای توان ۱۵mW است و از دو حالت نور ثابت و چشمک‌زن با فرکانس ۲Hz پشتیبانی می‌کند. :contentReference[oaicite:14]{index=14}

🔋 باتری ۷۸۰۰mAh و حدود ۲۶۰ سیکل کاری

AI-9 به باتری لیتیومی ۷۸۰۰ میلی‌آمپرساعتی مجهز است. طبق مشخصات رسمی Signal Fire، دستگاه با یک شارژ کامل می‌تواند حدود ۲۶۰ سیکل جوش و حرارت انجام دهد و زمان شارژ باتری حداکثر حدود ۳٫۵ ساعت اعلام شده است. :contentReference[oaicite:15]{index=15}

این ظرفیت برای تکنسین‌هایی که در پروژه‌های خارج از ساختمان یا در مناطقی با دسترسی محدود به برق کار می‌کنند، اهمیت ویژه‌ای دارد.

📱 اتصال Bluetooth و اپلیکیشن موبایل

AI-9 از Bluetooth 4.2 در باند فرکانسی ۲٫۴GHz استفاده می‌کند و حداکثر برد انتقال اعلام‌شده آن ۶۰ متر است. از طریق اپلیکیشن موبایل می‌توان اطلاعات دستگاه و سوابق جوش را مشاهده کرد و نرم‌افزار دستگاه را نیز از طریق ارتباط Bluetooth و اپلیکیشن ارتقا داد. :contentReference[oaicite:16]{index=16}

Signal Fire همچنین قابلیت مدیریت یک یا چند دستگاه را از طریق اپلیکیشن معرفی کرده است. مدیر تجهیزات می‌تواند اطلاعاتی مانند سوابق جوش، زمان کار و اطلاعات مربوط به افت را مشاهده کند و برای تعداد دفعات جوش یا زمان کار دستگاه محدودیت‌هایی تعریف کند. :contentReference[oaicite:17]{index=17}

💾 ثبت و مدیریت سوابق جوش

دستگاه امکان ذخیره اطلاعات عملیات جوش را دارد. حافظه داخلی AI-9 ظرفیت ذخیره ۱۰۰۰ گروه اطلاعات را دارد و طبق اعلام سازنده، اطلاعات بیشتر را می‌توان روی سرور ذخیره کرد. امکان خروجی گرفتن از اطلاعات نیز در نظر گرفته شده است. :contentReference[oaicite:18]{index=18}

این قابلیت برای شرکت‌های پیمانکاری، تیم‌های اجرایی و مجموعه‌هایی که نیاز به مستندسازی عملکرد تکنسین‌ها و تجهیزات دارند، کاربردی است.

🧰 فیکسچر سه‌کاره برای انواع فیبر

AI-9 به Three-in-One Fiber Holder مجهز شده است که برای کاربردهای مختلف از جمله Single Mode، Multi Mode، کابل‌های چند هسته‌ای، Bare Fiber، Pigtail، Jumper Fiber و Drop Cable طراحی شده است. این ساختار نیاز به تعویض مداوم نگهدارنده برای کاربردهای مختلف را کاهش می‌دهد. :contentReference[oaicite:19]{index=19}

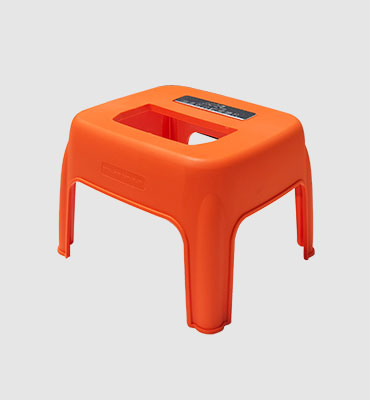

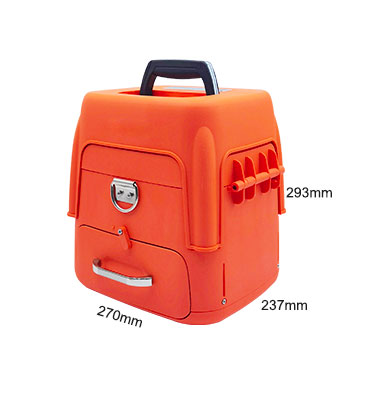

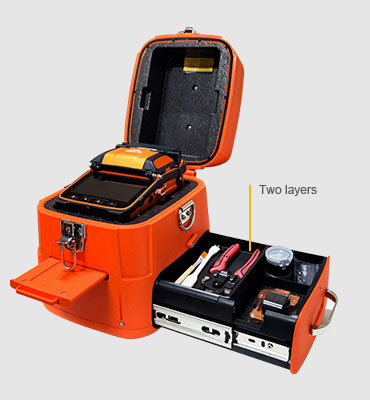

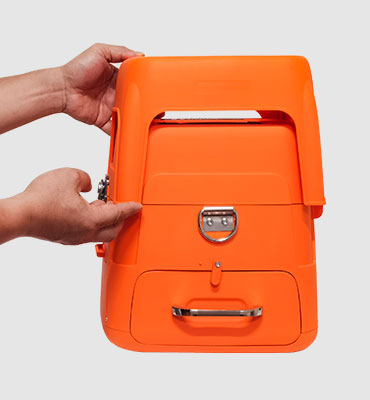

🪑 جعبه ابزار مجهز به صندلی داخلی

یکی از ویژگی‌های کاربردی AI-9، جعبه ابزار اختصاصی آن است که به یک صندلی داخلی مجهز شده است. ظرفیت تحمل وزن این صندلی طبق مشخصات رسمی ۱۰۰ کیلوگرم است. طراحی جعبه به‌گونه‌ای است که برای انجام عملیات، الزاماً نیازی به خارج کردن دستگاه فیوژن از جعبه وجود ندارد. :contentReference[oaicite:20]{index=20}

این طراحی برای اجرای پروژه‌های میدانی، تعمیرات در فضای باز و مکان‌هایی که میز یا محل نشستن مناسبی وجود ندارد، مزیت عملی قابل‌توجهی دارد.

🌡️ عملکرد در شرایط محیطی سخت

Signal Fire AI-9 برای کار در شرایط محیطی متنوع طراحی شده است. محدوده دمای کاری اعلام‌شده دستگاه ۱۵- تا ۵۰+ درجه سانتی‌گراد است و دستگاه برای رطوبت کمتر از ۹۵ درصد RH بدون میعان و ارتفاع کاری تا ۵۰۰۰ متر مشخص شده است. حداکثر سرعت باد اعلام‌شده نیز ۱۵ متر بر ثانیه است. :contentReference[oaicite:21]{index=21}

🛠️ کاربردهای دستگاه Signal Fire AI-9

• اجرای پروژه‌های فیبر نوری Trunk تا حدود ۸۰ کیلومتر
• پروژه‌های FTTH
• اجرای خطوط فیبر نوری مخابراتی
• پروژه‌های اپراتورهای ارتباطی
• شبکه‌های فیبر نوری سازمانی و صنعتی
• پروژه‌های سیستم‌های نظارتی و امنیتی
• پروژه‌های راه‌آهن
• اجرای خطوط و کابل‌های فیبر نوری
• تعمیر و نگهداری شبکه‌های فیبر نوری
• تعمیرات اضطراری خطوط فیبر نوری
• جوش فیبرهای Single Mode و Multi Mode
• جوش Bare Fiber و Pigtail
• جوش Drop Fiber
• اتصال Patch Cord و Jumper Fiber
• اندازه‌گیری توان نوری با OPM داخلی
• بررسی پیوستگی فیبر با VFL داخلی
• ثبت و مستندسازی اطلاعات عملیات جوش

👨‍🔧 مناسب چه کسانی است؟

Signal Fire AI-9 برای کاربرانی مناسب است که به یک فیوژن‌اسپلایسر حرفه‌ای برای اجرای پروژه‌های مداوم نیاز دارند و در کنار قابلیت جوش فیبر، امکانات اندازه‌گیری و مدیریت اطلاعات نیز برایشان اهمیت دارد.

• تکنسین‌های حرفه‌ای فیبر نوری
• شرکت‌های پیمانکاری فیبر نوری
• پیمانکاران FTTH
• پیمانکاران خطوط Trunk و فیبر اصلی
• اپراتورهای مخابراتی و ارتباطی
• شرکت‌های اجرای شبکه و زیرساخت
• پیمانکاران سیستم‌های نظارتی و امنیتی
• شرکت‌های تعمیر و نگهداری فیبر نوری
• تکنسین‌های پروژه‌های راه‌آهن و زیرساخت
• شرکت‌هایی که نیاز به ثبت سوابق جوش و مدیریت تجهیزات دارند
• تیم‌های اجرایی که در محیط‌های بیرونی و شرایط سخت کار می‌کنند

📋 مشخصات فنی Signal Fire AI-9

🔍 مقایسه Signal Fire AI-9 با فیوژن‌اسپلایسر معمولی

🛡️ گارانتی و خدمات سازنده

طبق اطلاعات رسمی Signal Fire، دستگاه AI-9 دارای ۵ سال گارانتی است؛ البته ابزارهای مصرفی و برخی شرایط خارج از محدوده گارانتی قرار دارند. کلایور، گیره Miller، سیم‌لخت‌کن، نگهدارنده‌های فیبر و سایر ابزارهایی که عمر آنها به میزان استفاده و شرایط محیطی وابسته است، مشمول گارانتی عمومی دستگاه نیستند. :contentReference[oaicite:22]{index=22}

الکترود نیز قطعه مصرفی محسوب می‌شود و Signal Fire پایان عمر آن را پس از حدود ۴۰۰۰ بار جوش اعلام کرده است. باتری و آداپتور دارای ۱ سال گارانتی هستند. آسیب ناشی از بلایای طبیعی، ضربه و سقوط شدید، تعمیر یا باز کردن غیرمجاز دستگاه و برخی عوامل خارج از استفاده عادی نیز طبق شرایط سازنده تحت گارانتی قرار نمی‌گیرند. :contentReference[oaicite:23]{index=23}

⚠️ نکات مهم درباره افت جوش و اندازه‌گیری فیبر

عدد افت جوش نمایش‌داده‌شده روی صفحه فیوژن‌اسپلایسر یک مقدار تخمینی است و نباید آن را به‌عنوان اندازه‌گیری مستقیم و قطعی افت کل لینک در نظر گرفت. خود Signal Fire نیز اعلام کرده است که مقدار Loss نمایش‌داده‌شده توسط فیوژن‌اسپلایسر برای همه برندها یک تخمین است و ممکن است با مقدار واقعی اختلاف جزئی داشته باشد. :contentReference[oaicite:24]{index=24}

برای بررسی کامل عملکرد یک لینک فیبر نوری، به‌خصوص در پروژه‌های حساس، استفاده از تجهیزات تخصصی اندازه‌گیری مانند OTDR در کنار OPM و VFL توصیه می‌شود.

🛒 جمع‌بندی

Signal Fire AI-9 یک دستگاه فیوژن فیبر نوری حرفه‌ای و ۶ موتوره است که مجموعه‌ای از قابلیت‌های مهم مانند Core Alignment، جوش ۵ ثانیه‌ای، حرارت‌دهی ۱۵ ثانیه‌ای، بزرگنمایی ۳۲۰X، OPM و VFL داخلی، باتری ۷۸۰۰mAh و مدیریت هوشمند از طریق Bluetooth را در اختیار تکنسین قرار می‌دهد. :contentReference[oaicite:25]{index=25}

در کنار قابلیت‌های فنی، طراحی جعبه ابزار با صندلی داخلی، امکان استفاده از دستگاه در محل پروژه، مقاومت در شرایط محیطی متنوع و ظرفیت حدود ۲۶۰ سیکل جوش و حرارت، AI-9 را برای پروژه‌های حرفه‌ای و کارهای میدانی طولانی‌مدت مناسب کرده است. :contentReference[oaicite:26]{index=26}

این مدل برای پیمانکاران فیبر نوری، تکنسین‌های FTTH، پروژه‌های مخابراتی و Trunk، سیستم‌های نظارتی و شرکت‌های تعمیر و نگهداری شبکه انتخابی تخصصی است؛ به‌خصوص زمانی که علاوه بر جوش فیبر، قابلیت‌های OPM، VFL و مدیریت سوابق نیز موردنیاز باشد.
