دستگاه فیوژن فیبر نوری Signal Fire AI-30 | فیوژن اسپلیسر حرفه‌ای ۶ موتوره

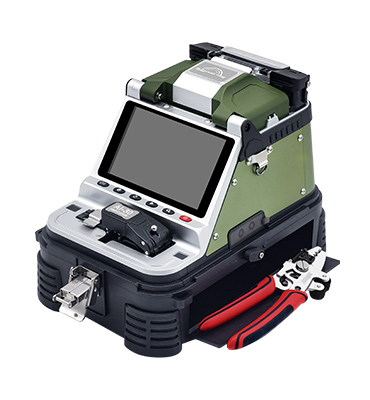

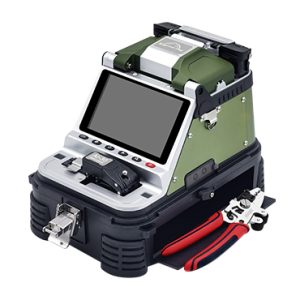

دستگاه فیوژن فیبر نوری Signal Fire AI-30 یک فیوژن اسپلیسر نسل چهارم است که برای پروژه‌های حرفه‌ای خطوط اصلی فیبر نوری، مخابرات، FTTH، تعمیر و نگهداری و عملیات میدانی طراحی شده است. این مدل از سیستم Core/Cladding Alignment با ۶ موتور استفاده می‌کند و دقت هم‌ترازی فیبر در مشخصات سازنده تا ۰٫۰۵ میکرومتر اعلام شده است.

تفاوت مهم AI-30 با یک فیوژن اسپلیسر ساده، در نوع طراحی آن است. Signal Fire در این مدل تلاش کرده بخش مهمی از ابزارهای موردنیاز تکنسین را در یک مجموعه جمع کند؛ از جمله کلیور برقی یک‌مرحله‌ای با برگشت تأخیری، OPM، VFL، استریپر ۹ در ۱ و نگهدارنده چندمنظوره فیبر. نتیجه، تجهیزی است که برای کارهای پرتعداد و پروژه‌هایی که بخش عمده عملیات در محل اجرا انجام می‌شود، کاربرد بیشتری دارد.

راه‌اندازی حدود ۱ ثانیه، زمان فیوژن حدود ۶ ثانیه، زمان گرمایش حدود ۱۵ ثانیه، نمایشگر رنگی ۵ اینچی با بزرگنمایی تا ۳۲۰ برابر و باتری ۷۸۰۰ میلی‌آمپرساعتی از مهم‌ترین مشخصات این مدل هستند. طبق اطلاعات سازنده، باتری دستگاه در شرایط اعلام‌شده امکان انجام حدود ۲۴۰ چرخه فیوژن و گرمایش را فراهم می‌کند.

معرفی دستگاه فیوژن Signal Fire AI-30

Signal Fire AI-30 برای اتصال دائمی فیبرهای نوری با روش Fusion Splicing طراحی شده و تمرکز آن روی دقت هم‌ترازی، سرعت عملیات و استفاده راحت‌تر در محیط‌های میدانی است. این دستگاه از معماری Core/Cladding Alignment با ۶ موتور استفاده می‌کند و برای طیف متنوعی از فیبرهای مخابراتی و کاربردهای رایج شبکه‌های نوری طراحی شده است.

در کنار سیستم اصلی فیوژن، AI-30 به کلیور برقی، OPM و VFL مجهز شده است. همچنین استریپر ZSQ-09 و ساختار قابل ترکیب میز کار و پایه پشتیبان، بخشی از طراحی یکپارچه دستگاه هستند. این رویکرد باعث می‌شود تکنسین برای انجام بخش بیشتری از فرآیند آماده‌سازی و اتصال فیبر، ابزارهای جداگانه کمتری حمل کند.

سازنده این مدل را برای فیبرهای Single Mode، Multi Mode، DSF، G.654، NZ-DSF و BIF معرفی کرده و استفاده با Bare Fiber، Pigtail، Drop Cable، Jumper، Patch Cord و Invisible Fiber را نیز در مشخصات آن ذکر کرده است.

ویژگی‌ها و مزایای اصلی

• سیستم هم‌ترازی Core/Cladding با ۶ موتور
• دقت هم‌ترازی اعلام‌شده تا ۰٫۰۵ میکرومتر
• زمان فیوژن حدود ۶ ثانیه
• زمان گرمایش حدود ۱۵ ثانیه با قابلیت تنظیم متناسب با شرایط محیطی
• راه‌اندازی سریع حدود ۱ ثانیه
• نمایشگر رنگی TFT با اندازه ۵ اینچ
• بزرگنمایی ۳۲۰ برابر در نمایش تک‌محوره
• بزرگنمایی ۲۰۰ برابر در نمایش دو محوره
• کلیور برقی یک‌مرحله‌ای با مکانیزم Delay Return
• ۲۴ نقطه برش روی تیغه کلیور
• قابلیت تغییر خودکار یا دستی سطح تیغه
• نور LED کمکی برای بخش کلیور
• OPM داخلی برای اندازه‌گیری توان نوری
• VFL داخلی با توان ۱۵ میلی‌وات
• استریپر ۹ در ۱ Signal Fire ZSQ-09
• نگهدارنده ۳ در ۱ برای انواع فیبر و کابل
• باتری لیتیومی ۷۸۰۰ میلی‌آمپرساعتی
• حدود ۲۴۰ چرخه فیوژن و گرمایش با شارژ کامل طبق مشخصات سازنده
• زمان شارژ حداکثر حدود ۳٫۵ ساعت
• قابلیت جدا کردن و شارژ مستقل باتری
• ارتباط Bluetooth 4.2
• مدیریت اطلاعات و تنظیمات از طریق اپلیکیشن
• امکان اتصال چراغ LED خارجی از طریق USB
• طراحی مقاوم برای استفاده در شرایط میدانی

توضیح قابلیت‌های مهم محصول

🔬 هم‌ترازی دقیق Core/Cladding با ۶ موتور

مهم‌ترین بخش یک فیوژن اسپلیسر حرفه‌ای، سیستم هم‌ترازی فیبر است. در AI-30 از ۶ موتور برای تنظیم موقعیت فیبر استفاده شده و دقت هم‌ترازی ۰٫۰۵ میکرومتر برای آن اعلام شده است. این ساختار برای کاربرانی اهمیت دارد که کیفیت اتصال و تکرارپذیری عملیات در پروژه‌های پرتعداد برایشان مهم است.

دستگاه از سیستم تصویربرداری و پردازش پیشرفته‌تر برای نمایش بهتر هسته فیبر استفاده می‌کند و بزرگنمایی بالا نیز امکان مشاهده دقیق‌تر محل اتصال را فراهم می‌سازد.

✂️ کلیور برقی یک‌مرحله‌ای با برگشت تأخیری

AI-30 به یک کلیور برقی دقیق مجهز شده که عملیات کلیو را به شکل یک‌مرحله‌ای انجام می‌دهد. در این طراحی، تیغه پس از برش با یک تأخیر کنترل‌شده به وضعیت خود بازمی‌گردد. زمان کارخانه‌ای این تأخیر ۰٫۵ ثانیه است و کاربر می‌تواند آن را در بازه ۰٫۲ تا ۲ ثانیه تنظیم کند.

این مکانیزم برای کاهش احتمال ایجاد خراش روی سطح انتهایی فیبر در اثر برگشت مکانیکی تیغه طراحی شده است و در کار حرفه‌ای، کیفیت سطح فیبر یکی از عوامل مهم در نتیجه فیوژن به شمار می‌رود.

🔄 تیغه کلیور با ۲۴ نقطه برش

تیغه کلیور AI-30 دارای ۲۴ نقطه برش است. طبق اطلاعات سازنده، تغییر سطح تیغه می‌تواند به صورت خودکار یا دستی انجام شود و اطلاعات مربوط به تعداد برش نقطه فعال و مجموع برش‌های تیغه نیز در سیستم مدیریت دستگاه قابل مشاهده است.

برای تکنسینی که در روز تعداد زیادی فیبر را آماده می‌کند، مدیریت وضعیت تیغه اهمیت عملی دارد؛ زیرا کیفیت کلیو مستقیماً در مرحله بعدی یعنی هم‌ترازی و فیوژن اثر می‌گذارد.

💡 نور LED کمکی برای کار در شرایط کم‌نور

در قسمت کلیور یک نور LED کمکی قرار گرفته است تا انجام عملیات آماده‌سازی فیبر در محیط‌هایی که نور مناسبی ندارند راحت‌تر شود. شدت روشنایی این بخش از طریق اپلیکیشن قابل تنظیم است.

📏 OPM داخلی برای اندازه‌گیری توان نوری

پاورمتر نوری داخلی یا OPM برای بررسی توان نوری لینک و انجام اندازه‌گیری‌های اولیه در اختیار تکنسین قرار می‌گیرد. این ویژگی باعث می‌شود برای بسیاری از بررسی‌های اولیه، نیاز به حمل یک پاورمتر جداگانه کمتر شود.

طبق اطلاعات سازنده، OPM دستگاه از طول موج‌های ۸۵۰، ۱۳۰۰، ۱۳۱۰، ۱۴۹۰، ۱۵۵۰ و ۱۶۲۵ نانومتر پشتیبانی می‌کند.

🔴 VFL داخلی با توان ۱۵ میلی‌وات

VFL داخلی برای ارسال نور قرمز در فیبر و بررسی اولیه مسیر استفاده می‌شود. این قابلیت می‌تواند برای بررسی پیوستگی فیبر و کمک به تشخیص مشکلات فیزیکی در مسیر مفید باشد.

توان VFL برابر ۱۵ میلی‌وات اعلام شده و حالت‌های نور ثابت و چشمک‌زن ۲ هرتز را ارائه می‌کند. VFL یک ابزار بررسی اولیه است و برای اندازه‌گیری دقیق فاصله تا محل خرابی، جایگزین OTDR تخصصی نیست.

📡 هم‌ترازی کمکی بر اساس شار نوری بلادرنگ

Signal Fire برای AI-30 فناوری Real-Time Luminous Flux Assisted Alignment را معرفی کرده است. در شرایطی که لینک نوری از سمت مقابل پایدار باشد، دستگاه می‌تواند از اطلاعات شار نوری برای شناسایی نقطه هم‌ترازی با کمترین افت استفاده کند.

نکته مهم این است که سازنده کاربرد این روش را برای محیط‌هایی با سیگنال نوری پایدار از سمت مقابل بیان کرده است؛ بنابراین نباید آن را یک قابلیت مستقل و قابل استفاده در هر شرایطی در نظر گرفت.

🧰 استریپر ۹ در ۱ Signal Fire ZSQ-09

یکی از اجزای مجموعه AI-30، استریپر ۹ در ۱ Signal Fire است. این ابزار برای آماده‌سازی فیبر قبل از عملیات فیوژن استفاده می‌شود و قرار گرفتن آن در مجموعه به کاهش تجهیزات جداگانه موردنیاز تکنسین کمک می‌کند.

🔋 باتری ۷۸۰۰ میلی‌آمپرساعتی

AI-30 از یک باتری لیتیومی با ظرفیت ۷۸۰۰mAh استفاده می‌کند. طبق مشخصات سازنده، با شارژ کامل امکان انجام حدود ۲۴۰ چرخه فیوژن و گرمایش وجود دارد و زمان شارژ حداکثر حدود ۳٫۵ ساعت است.

باتری قابلیت جدا شدن و شارژ مستقل دارد و این ویژگی برای تکنسین‌هایی که مدت زیادی در محل پروژه حضور دارند، مزیت عملی محسوب می‌شود.

🔥 سیستم گرمایش سریع ۱۵ ثانیه‌ای

زمان استاندارد گرمایش دستگاه حدود ۱۵ ثانیه است و سازنده امکان تنظیم این زمان را با توجه به شرایط محیطی در نظر گرفته است. در طراحی دستگاه، پس از پایان فیوژن نیز امکان پیش‌گرمایش هنگام خارج کردن فیبر در نظر گرفته شده است.

این ویژگی در پروژه‌هایی که تعداد زیادی اتصال باید پشت سر هم انجام شود، می‌تواند زمان چرخه کار را کاهش دهد.

🧵 نگهدارنده ۳ در ۱ فیبر

نگهدارنده ۳ در ۱ برای کار با انواع مختلف فیبر طراحی شده و از کاربردهایی مانند Single Mode، Multi Mode، Bare Fiber، Pigtail، Drop Cable و کابل چندفیبره پشتیبانی می‌کند.

در نتیجه، تکنسین برای هر نوع فیبر الزاماً نیاز به تعویض مداوم فیکسچر ندارد و فرآیند آماده‌سازی می‌تواند سریع‌تر و منظم‌تر انجام شود.

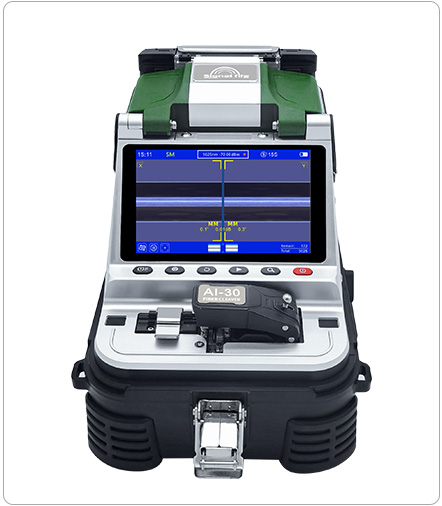

🖥️ نمایشگر رنگی ۵ اینچی و بزرگنمایی بالا

نمایشگر رنگی TFT پنج اینچی، محیط اصلی مشاهده وضعیت فیبر و عملیات فیوژن است. بزرگنمایی ۳۲۰ برابر در حالت تک‌محوره و ۲۰۰ برابر در نمایش دو محوره باعث می‌شود مشاهده جزئیات اتصال برای اپراتور ساده‌تر شود.

برای تکنسینی که بخش زیادی از کار خود را در محیط میدانی انجام می‌دهد، نمایشگر بزرگ و تصویر واضح می‌تواند در سرعت بررسی و تنظیمات دستگاه مؤثر باشد.

📱 Bluetooth 4.2 و مدیریت دستگاه با اپلیکیشن

AI-30 از ارتباط Bluetooth 4.2 استفاده می‌کند و بخشی از تنظیمات و اطلاعات دستگاه از طریق اپلیکیشن موبایل قابل مدیریت است. این قابلیت برای به‌روزرسانی نرم‌افزار، مشاهده اطلاعات عملکرد و مدیریت داده‌های مربوط به عملیات مفید است.

طبق اطلاعات سازنده، سوابق فیوژن و برخی اطلاعات مربوط به عملکرد دستگاه را می‌توان مدیریت و ذخیره کرد.

💡 امکان اتصال چراغ LED خارجی

از طریق USB می‌توان چراغ LED خارجی به دستگاه متصل کرد. این قابلیت برای کار در شب یا محیط‌های کم‌نور طراحی شده و باعث می‌شود تکنسین برای نور موضعی کمتر به تجهیزات جداگانه وابسته باشد.

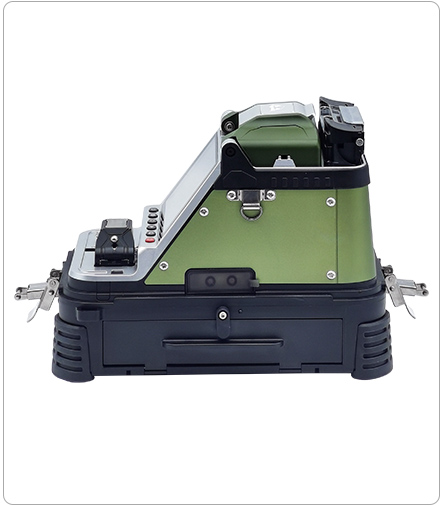

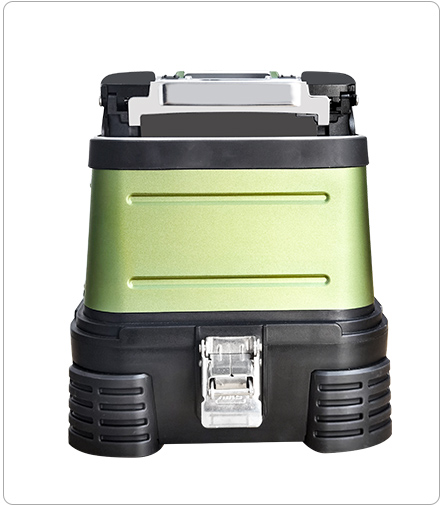

🛡️ بدنه مقاوم و مناسب پروژه‌های میدانی

بدنه AI-30 برای استفاده در محیط‌های کاری متنوع طراحی شده است. سازنده مقاومت دستگاه در برابر آب، گردوغبار و سقوط را اعلام کرده و محدوده دمایی کاری آن را از ۱۵- تا ۵۰+ درجه سانتی‌گراد عنوان کرده است.

🧳 طراحی یکپارچه و قابل حمل

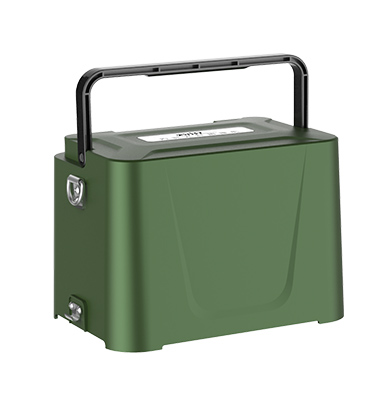

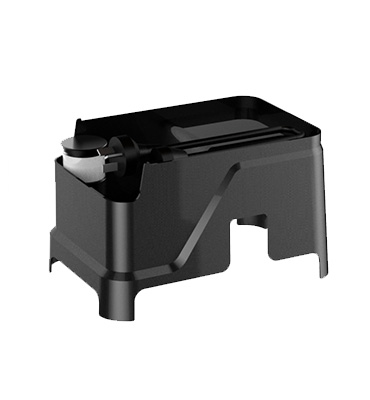

یکی از نکات شاخص AI-30، طراحی ترکیبی دستگاه، جعبه و میز کار است. Signal Fire وزن جعبه ابزار کامل را حدود ۴٫۵ کیلوگرم و ابعاد آن را حدود ۲۵٫۵ × ۱۶٫۵ × ۲۳ سانتی‌متر اعلام کرده است.

این ساختار برای تکنسین‌هایی که باید تجهیزات را به نقاط مرتفع، پروژه‌های فضای باز یا مکان‌هایی با دسترسی دشوار منتقل کنند، کاربردی است.

کاربردهای محصول

• اجرای خطوط اصلی و Backbone فیبر نوری
• پروژه‌های مخابراتی
• پروژه‌های FTTH
• تعمیر و نگهداری شبکه‌های نوری
• رفع خرابی اضطراری کابل‌های فیبر
• پروژه‌های زیرساخت ارتباطی
• پروژه‌های ریلی
• نظارت و امنیت مبتنی بر فیبر نوری
• عملیات میدانی و تعمیرات خارج از کارگاه
• مراکز آموزشی و تحقیقاتی حوزه فیبر نوری

مناسب چه کسانی است؟

AI-30 بیشتر برای کاربران حرفه‌ای طراحی شده است؛ افرادی که تعداد عملیات فیوژن آن‌ها زیاد است یا در پروژه‌های خود به مجموعه‌ای از ابزارهای تکمیلی در کنار فیوژن اسپلیسر نیاز دارند.

• تکنسین‌های حرفه‌ای فیبر نوری
• مهندسان مخابرات
• پیمانکاران خطوط اصلی فیبر
• پیمانکاران FTTH
• تیم‌های تعمیر و نگهداری شبکه
• شرکت‌های زیرساخت ارتباطی
• تکنسین‌های پروژه‌های فضای باز
• تیم‌های پروژه‌های ارتفاعی و سخت‌دسترسی
• مراکز تحقیقاتی و آموزشی فیبر نوری

مزایا و محدودیت‌ها

مزایای اصلی

• هم‌ترازی Core/Cladding شش موتوره
• دقت هم‌ترازی اعلام‌شده ۰٫۰۵ میکرومتر
• فیوژن حدود ۶ ثانیه‌ای
• کلیور برقی داخلی با برگشت تأخیری
• OPM و VFL داخلی
• استریپر ۹ در ۱ در مجموعه
• باتری پرظرفیت ۷۸۰۰mAh
• نگهدارنده ۳ در ۱ برای چند نوع فیبر
• طراحی یکپارچه مناسب عملیات میدانی
• امکان مدیریت اطلاعات و تنظیمات از طریق اپلیکیشن

نکات قابل توجه

• نتیجه نهایی فیوژن فقط به دستگاه وابسته نیست و کیفیت کلیو، تمیزی فیبر، وضعیت الکترودها و مهارت اپراتور نیز اهمیت زیادی دارند.
• OPM و VFL برای بررسی‌های اولیه مناسب هستند و جایگزین OTDR تخصصی برای تحلیل کامل لینک نمی‌شوند.
• فناوری هم‌ترازی کمکی بر اساس شار نوری نیازمند شرایط مناسب لینک از سمت مقابل است.
• برای کاربرانی که تعداد عملیات فیوژن پایینی دارند، امکانات این مدل ممکن است بیشتر از نیاز واقعی آن‌ها باشد.

تجربه استفاده و ارزش خرید

AI-30 زمانی بیشترین ارزش خود را نشان می‌دهد که تکنسین در یک پروژه باید چند مرحله را پشت سر هم انجام دهد؛ آماده‌سازی فیبر، کلیو، هم‌ترازی، فیوژن، گرمایش و بررسی‌های اولیه. ترکیب این امکانات در یک مجموعه باعث می‌شود نیاز به حمل چند ابزار مختلف کاهش پیدا کند.

این مزیت در پروژه‌های خارج از کارگاه، عملیات ارتفاعی و نقاطی که فضای کاری محدود است اهمیت بیشتری دارد. طراحی میز کار و جعبه قابل حمل نیز با همین هدف توسعه یافته است.

در مقابل، اگر نیاز کاربر فقط به یک ابزار تخصصی برای اندازه‌گیری لینک یا تشخیص دقیق محل خرابی محدود باشد، باید تجهیزات اختصاصی همان حوزه نیز در نظر گرفته شوند. AI-30 بیشتر یک فیوژن اسپلیسر حرفه‌ای و یکپارچه با ابزارهای مکمل است.

محصولات عرضه‌شده در نوشاپ با تأکید بر اصالت کالا ارائه می‌شوند و تأمین مستقیم‌تر از زنجیره تأمین اصلی برند نیز به ما کمک می‌کند قیمت‌گذاری رقابتی‌تری داشته باشیم؛ بدون اینکه مشخصات فنی محصول با ادعاهای تبلیغاتی غیرواقعی پوشانده شود.

نکات مهم قبل از خرید

• نوع فیبر مورد استفاده در پروژه و قطر Cladding را با محدوده پشتیبانی دستگاه تطبیق دهید.
• برای پروژه‌های پرتعداد، ظرفیت باتری و زمان چرخه فیوژن و گرمایش اهمیت ویژه‌ای دارند.
• اگر پروژه نیاز به تعیین دقیق فاصله تا خرابی دارد، OPM و VFL را جایگزین OTDR در نظر نگیرید.
• برای حفظ کیفیت فیوژن، وضعیت کلیور و الکترودها باید به‌صورت دوره‌ای بررسی شوند.
• قبل از تهیه قطعات مصرفی، سازگاری دقیق قطعه با مدل AI-30 بررسی شود.

مشخصات فنی

مقایسه محصول

محتویات جعبه

محتویات دقیق پکیج ممکن است براساس نسخه عرضه تغییر کند. اقلام اصلی معرفی‌شده برای مجموعه AI-30 شامل خود دستگاه، جعبه ابزار، باتری، تجهیزات شارژ، استریپر Signal Fire و تجهیزات موردنیاز عملیات فیوژن است. برای قطعات مصرفی و اقلام جانبی، تطابق با مدل AI-30 باید قبل از سفارش بررسی شود.

• دستگاه فیوژن Signal Fire AI-30
• جعبه ابزار و حمل
• باتری لیتیومی ۷۸۰۰mAh
• شارژر و آداپتور
• استریپر ۹ در ۱ Signal Fire
• تجهیزات جانبی مرتبط با عملیات فیوژن

پرسش‌های متداول

جمع‌بندی

Signal Fire AI-30 یک فیوژن اسپلیسر حرفه‌ای است که مزیت اصلی خود را از ترکیب دقت، سرعت و یکپارچه‌سازی تجهیزات موردنیاز تکنسین به دست می‌آورد. هم‌ترازی شش موتوره، دقت اعلام‌شده ۰٫۰۵ میکرومتر، کلیور برقی، OPM، VFL، باتری ۷۸۰۰mAh و نگهدارنده ۳ در ۱، مجموعه‌ای از قابلیت‌ها را در اختیار کاربر قرار می‌دهند که در پروژه‌های واقعی فیبر نوری اهمیت دارند.

اگر فعالیت شما شامل پروژه‌های مخابراتی، خطوط اصلی، FTTH، تعمیرات و نگهداری یا عملیات پرتعداد فیوژن است، AI-30 می‌تواند انتخابی منطقی برای یک مجموعه کاری حرفه‌ای باشد. در عین حال، اگر هدف شما تست تخصصی و دقیق لینک است، همچنان باید ابزارهایی مانند OTDR را متناسب با نیاز پروژه در نظر بگیرید.
